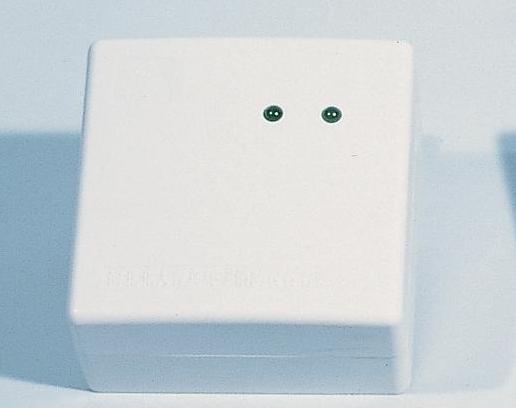

| 名稱：JBF-131F-N編碼型信號輸入模塊 |  |
||||||||||||||||||||
| 編號：401 | |||||||||||||||||||||
| 型號：JBF-131F-N | |||||||||||||||||||||
| 價格：面議 | |||||||||||||||||||||
| 廠商：北大青鳥環宇消防設備有限公司 | |||||||||||||||||||||
| 時間：2007-4-3 16:00:31 | |||||||||||||||||||||
 |
 |
||||||||||||||||||||
|
特點： 內置微處理器CPU； 采用SMT表面貼裝工藝； 穩定性高，抗干擾能力強； 可以接收被監視設備動作后提供的常開無源觸點信號，輸入模塊報警時確認燈閃亮； 電子編碼方式。可通過專用電子編碼器編址； 二總線，無極性。功耗低，最遠傳輸距離1500m。導線截面積為1.0-1.5mm2，對導線無特殊要求。施工簡便、費用低廉； 插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，布線后工程調試前再將輸入模塊插入底座。便于施工、維護； 具有斷線監控功能。 技術指標：
安裝與接線： JBF-131F-N輸入模塊采用明裝方式，步驟如下： 在安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為65mm。 將端子2(3)、4(5)接在控制器總線L1、L2上。 探測總線采用2×1.0-1.5mm2導線； 使用專用的編碼器設定地址碼（1-200）； 將所監視設備的常開觸點連接在AS+（9）、AS-（10） 端子上，并且必須在監視設備的動合端并聯10kΩ終端電阻，否則輸入模塊的地址無法登記上線。 |
|||||||||||||||||||||
