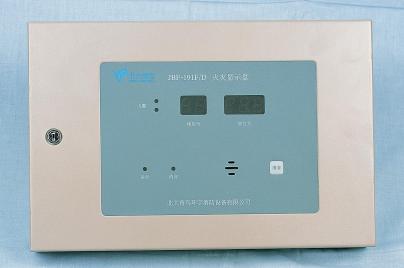

| 名稱：JBF-191F/D樓層火災顯示盤 |  |
||||||||||||||||||
| 編號：701 | |||||||||||||||||||
| 型號：JBF-191F/D | |||||||||||||||||||
| 價格：面議 | |||||||||||||||||||
| 廠商：北大青鳥環宇消防設備有限公司 | |||||||||||||||||||
| 時間：2007-4-4 8:59:41 | |||||||||||||||||||
 |
 |
||||||||||||||||||
|
說明： 一臺JBF-191F/D可顯示同一回路上的所有報警地址。
數碼管顯示。 可以顯示其監視區的任意一部位的火警信息。 JBF-191F/D通過L1、L2、V、G四總線與JBF-11S控制器相連，L1、L2接線無極性. 同一回路最多接15臺樓層顯示器。 應用：
JBF-191F/D火災顯示盤用于JBF-11S兩總線火災報警系統中，通常安裝在各樓層的樓梯口或值班室，用來顯示本樓層的報警情況。 接線端子示意圖: L1 L2 V G
L1、L2端子接于本樓層的兩總線上，用于與控制器進行通訊。L1、L2接線無極性，可任意調換。 V、G端子接JBF-11S控制器電源。V、G不可接反。 線路板上設置了5個8位撥碼開關，分別為SW0~SW4，采用二進制編碼方式設置。其中： 1. SW0：本盤地址號，范圍1~15，不可將其編為0地址。
2. SW1：用于設置本盤所監視的區域號，如樓層號、分區號。
3. SW2：本區域報警點的最小地址號（最小1號）。
4. SW3：本區域報警點的最大地址號（最大200號）。
5. SW4：報火警的地址號與火災顯示盤顯示的部位號之間的偏移量（出廠默認不動）。
操作：
面板上的五位數碼管的前二位為樓層號、分區號，后三位為部位號。 數碼管左邊的火警燈亮?xí)r，表示有火警存在。 當有火警時，發出相應聲音，可以按消音鍵予以消除，此時消音燈亮。 在無報警時，按燈檢按鍵，所有的數碼管顯示1~8，所有的指示燈亮，然后自動恢復。 技術指標：
|
|||||||||||||||||||
