一、KZJ-956輸入/輸出模塊介紹

KZJ-956型輸入/輸出模塊與二總線9000系列聯動控制器配套使用，主要對消防聯動設備進行輸出控制(如排煙閥、送風閥、防火閥等)，并可接收聯動設備的反饋信號，以判斷被聯動設備是否正常工作。

二、KZJ-956輸入/輸出模塊主要技術指標

1.執行標準:GB16806-2006《消防聯動控制系統》
2.工作電壓:24VDC(脈沖調制)
3.工作電流:靜態電流＜O.6mA(省電模式);動作電流＜lOmA
4.工作指示:紅色狀態指示燈(巡檢時閃亮，動作時常亮)
5.反饋狀態指示燈(平時不亮，反饋信號輸入時常亮)
5.輸出容量:2A@DC30V(節點容量)
6.重量:約1308
7.殼體材料:阻燃ABS (V0);白色
8.外型尺寸:86X86X40(mm)
9.接線方式:四線制(無極性信號線(L1, L2)+有極性電源線(DC24V, GND))
10.使用環境;室內，溫度-10℃-十55℃，相對濕度:≤95% (40℃士2℃無凝露)
11.終端負載:47K電阻
12.編碼方式:通過編碼器進行編碼，地址編碼1一324任選
13.配接主機:9000系列控制器或JB-QBL-MN/300控制器

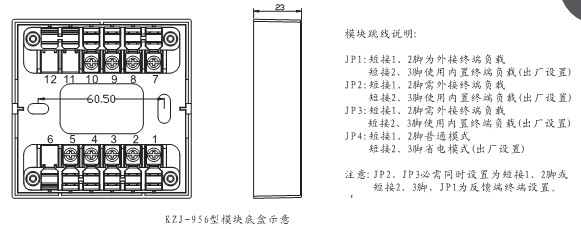

三、KZJ-956輸入/輸出模塊外形示意圖

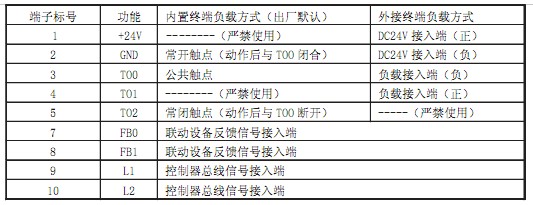

四、KZJ-956輸入/輸出模塊接線端子接線說明

五、KZJ-956輸入/輸出模塊接線方法

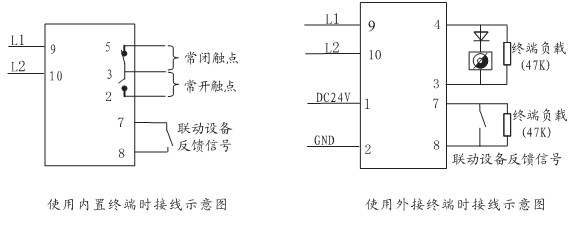

1.采用內置終端負載時，接線方法如下圖(使用內置終端時接線示意圖)所示。動作后輸出干節點信號(即繼電器觸點):
2.采用外接終端負載時，接線方法如下圖(使用外接終端時接線示意圖)所示。此時負載回路和反饋回路均必需并接黑色終端負載，模塊能識別負載回路的短斷路故障和反饋回路的斷路故障。
