D341X雙法蘭軟密封渦輪蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。



結構特性：
1、雙偏心結構設計, 避免了密封連接面的磨損,維護密封的完整和高使用壽命。
2、寬角閥座設計避免了閥座和閥瓣接觸過緊的擠壓損壞.提供更長的使用壽命.。
3、兩段式高強度閥桿結構,確保維修方便,雙偏心結構使得在線維護閥座和閥瓣變得容易迅速。
4、流線型球面閥瓣，具有很高的流量系數；
5、內部閥桿/閥瓣驅動，避免了銷釘或螺栓安裝可能產生更多泄漏途徑。
6、柔性固定環在閥瓣上提供補償性閥座密封壓力,不僅結構簡單、重量輕、而且驅動力矩小，
7、操作簡便、迅速，具有良好的流量調節功能和關閉密封特性
8、 閥桿密封通過高效PTFE

技術條件及材質：
1、結構長度符合EN 558-1，基本系列14
2、防腐蝕閥體元件，藍色環氧樹脂涂層
3、適用溫度：-20℃～120℃
4、適用尺寸：DN100～DN3600
5、閥體：鑄鐵/球墨鑄鐵
6、閥座：奧氏鉻鎳鋼
7、閥瓣：球墨鑄鐵/不銹鋼

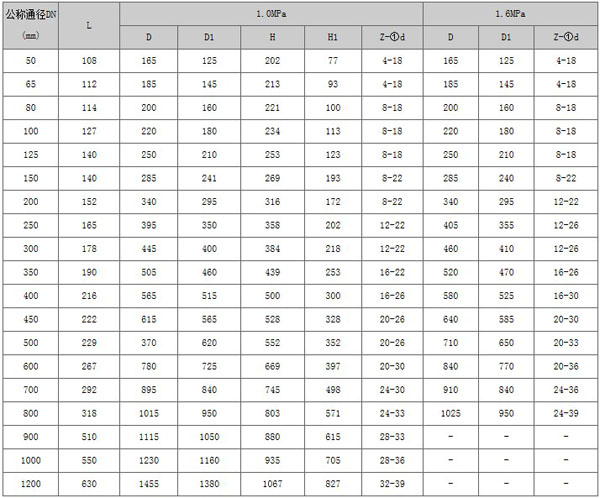

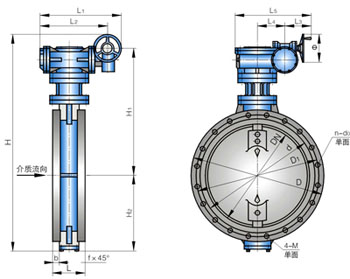

結構尺寸：
