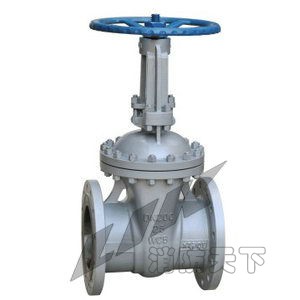

進口手動閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。核把關。
德國萊克LIK品牌, 德國萊克LIK品牌-進口手動閘閥適用于ANSI Class150～900、PN2.0～16.0MPa，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上。美標閘閥用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
美標閘閥通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。美標閘閥有手動、傘齒輪傳動及電動等。
進口手動閘閥 產品概述
1、產品設計制造符合國外先進標準要求，密封可靠，性能優良。
2、結構設計緊湊合理，造型美觀。
3、采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
4、閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
5、采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
進口手動閘閥應用規范
|
設計與制造 |
結構長度 |
法蘭尺寸 |
對焊連接尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
API 600 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 598 |
|
API 6D |
API 6D |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 6D |
進口手動閘閥試驗壓力
|
公稱壓力PN(Lb) |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
|
300 |
7.7 |
1110 |
5.7 |
815 |
||
|
600 |
15.3 |
2220 |
11.3 |
630 |
||
|
900 |
23.0 |
3330 |
17 |
2445 |
||
進口手動閘閥結構圖
進口手動閘閥主要零件材料及性能
|
體\蓋\瓣 |
閥桿 |
密封面 |
墊片（環） |
填料 |
工作溫度℃ |
適用介質 |
|
WCB |
2Cr13 |
13Cr |
增強柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite |
柔性石墨 增強柔性石墨 |
≤425 |
水 蒸汽 油品 |
|
WC1 |
38CrMoAl 25Cr2MoV |
≤425 |
||||
|
WC6 |
≤540 |
|||||
|
WC9 |
≤570 |
|||||
|
C5 C12 |
≤540 |
|||||
|
CF8 |
F304 |
≤200 |
硝酸 |
