進口低溫截止閥是應用于低溫工況下的截止設備，一般工況溫度在-100℃以下.低溫工業在工業領域中占有重要的地位，以天然氣為例，為了使天然氣更加方便運輸，工業上一般用降溫和壓縮的方法將氣化天然氣轉化為液化天然氣(LNG)，在標準大氣壓下的沸點是-162℃，
德國萊克LIK品牌-進口低溫截止閥適用于低溫液體貯運設備的管理系統，低溫截止閥具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統.。常溫截止閥是指介質的使用溫度-40~+500度之間，閥體的材料也不一樣。低溫截止閥主要是指介質使用溫度在-196~-150度的低溫液態介質系統中的截止閥。
低溫閥門，特別是超低溫閥門，其工作溫度極低。在設計這類閥門時，除了應遵循一般閥門的設計原則外，還有一些特殊的要求。
低溫閥門的設計要求:
1
2、閥門不應成為低溫系統的一個顯著熱源。這是因?yàn)闊崃康牧魅氤档蜔嵝释?，如流入過多，還會使內部流體急速蒸發，產生異常升壓，造成危險。
3、低溫介質不應對手輪操作及填料密封性能產生有害的影響。
4、直接與低溫介質接觸的閥門組合件應具有防爆和防火結構。
5、在低溫下工作的閥門組合件無法潤滑，所以需要采取結構措施，以防止摩擦件擦傷。
進口低溫截止閥 性能參數
|
型號 |
DJ41Y-16 |
DJ41Y-16P |
DJ41Y-25 |
DJ41Y-25P |
DJ41Y-40 |
DJ41Y-40P |
|
|
工作壓力(MPa) |
1.6 |
2.5 |
4.0 |
||||
|
適用溫度(℃) |
-45 |
-101 |
-196 |
||||
|
適用介質 |
液化天然氣、乙烯、丙烯等低溫介質 |
||||||
|
材料 |
閥體、閥蓋 |
LCB |
LC3 |
LCB |
LC3 |
LCB |
LC3 |
|
閥瓣、閥座 |
鉻鎳鋼＋鈷鉻鎢 |
||||||
|
閥桿 |
鉻鎳鋼 |
||||||
進口低溫截止閥 主要零件材料
|
零件名稱 |
閥體、閥蓋 |
閥桿、閥瓣 |
填料 |
支架 |
|
材料 |
A352-LCB |
A182-F304 |
聚四氟乙烯 |
A216-WCB |

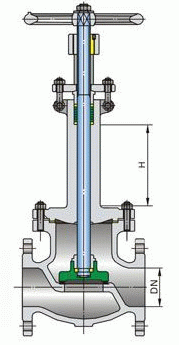

進口低溫截止閥結構圖
進口低溫截止閥主要性能規范
|
型號 |
壓力級 |
常溫試驗壓力Ps（MPa） |
低溫密 |
工作溫度及適用介質 |
||||
|
殼體 |
密封（氣） |
上密封 |
||||||
|
DJ40Y |
150 |
3.0 |
0.6 |
2.2 |
0.6 |
-46℃氨、液氮丙烷 |
-101℃乙烯二氧化碳 |
-196℃；甲烷液化天然氣 |
|
DJ40Y |
300 |
7.5 |
0.6 |
5.5 |
1.0 |
|||
|
DJ40Y |
600 |
15 |
0.6 |
11 |
1.0 |
|||
