一、美標Y型過濾器產品概述
美標Y型過濾器外型結構和過濾原理基本與國標Y型過濾器相似，是通過編制網或沖壓鋼板（濾網）過濾元件，機械地(在機械力的作用下)將固體雜質從流動的液體或氣體中提取出來進行過濾的裝置，本產品主要用在管路中保護泵、閥門、重要流體控制元件等設備。
美標Y型過濾器是按API16D/ANSIB16.34設計制造標準生產，其連接法蘭標準按ANSIB16.5；檢驗和試壓標準API598；結構長度標準遵循ANSIB16.10標準，材料標準按ANSI/ASTM執行。我廠生產的該產品公稱壓力在150-2500LB之間，低壓殼體一般為鑄造而成，而高壓小口徑一般為鍛造殼體，可根據客戶不同需要設置過濾網目數。
二、美標Y型過濾器主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||
|
GL41H-C |
GL41H-P |
GL41H-R |
GL41H-RL |
||
|
1 |
閥體 |
A105 |
F304 |
F316 |
F316L |
|
2 |
閥蓋 |
A105 |
F304 |
F316 |
F316L |
|
3 |
濾網 |
SS304 |
SS304 |
SS316 |
SS316L |
|
4 |
螺栓 |
A193-B7 |
A193-B8 |
||
|
5 |
螺母 |
A194-2H |
A194-8 |
||
|
6 |
墊片 |
PTFE、柔性石墨+SS304 |
|||
|
7 |
排污污塞 |
A105 |
SS304 |
SS316 |
SS316L |
三、美標Y型過濾器主要執行標準表
|
設計制造標準 |
API16D/ANSIB16.34 |
|
結構長度標準 |
ANSIB16.10 |
|
連接法蘭標準 |
ANSIB16.5 |
|
檢驗和試壓標準 |
API598 |
|
材料標準 |
ANSI/ASTM |

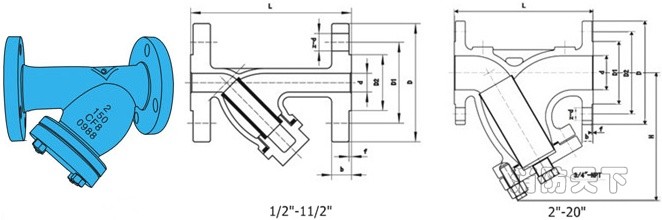

四、美標Y型過濾器主要結構圖
尊敬的用戶！如果你需訂購我廠美標Y型過濾器產品，咨詢時煩請提供殼體材料、公稱壓力、公稱通徑、法蘭標準、法蘭密封面等參數。
