一、襯氟Y型過濾器產品概述
襯氟Y型過濾器在結構、外形和功能上與常用Y型過濾器基本相同，它們最大的差別在于襯氟Y型過濾器的閥體內腔和濾網全部采用鋼襯氟塑料，使該產品在幾乎所有強酸、強堿，鹽、強氧化劑和有機溶劑等介質中均能適用。
襯氟Y型過濾器廣泛應用于各種腐蝕性管路中，用于清除腐蝕性介質中的雜質，保護泵、閥門及其它設備的正常運行，當腐蝕性流體通過濾網后，固體雜質顆粒被阻擋在過濾網內，而潔凈的介質通過濾網，進入過濾器后端的儀表、閥門、機器設備等使其能正常工作和運轉，達到穩定工藝要求，保障安全生產的作用。
二、襯氟Y型過濾器主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||||
|
1 |
閥體 |
HT250 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
2 |
閥蓋 |
HT250 |
WCB |
304 |
304L |
316 |
316L |
|
3 |
過濾網 |
PTFE(F4)+316 |
|||||
|
4 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr18Ni9 |
1Cr17Ni2 |
1Cr18Ni9 |
|
5 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
6 |
襯里層 |
FEP(F46)、PCTFE(F3)、PTFE(F4)、PO(聚烯烴) |
|||||

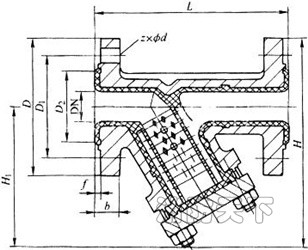

三、襯氟Y型過濾器主要結構圖
