1、閥門采用模鍛工藝、結構緊湊、造型美觀、縮徑流道。閥體閥蓋采用明桿支架螺栓連接；
2、密封面可根據使用的工況選擇Cr13不銹鋼、STL硬質合金。填料可選擇柔性石墨或者PTFE；
3、閥瓣為圓錐形，閥桿設有倒密封，密封性好。閥桿表面經氮化處理，具有良好的抗腐蝕性、抗摩擦性；
4、可選用各種配管標準及連接形式（如：承插焊、對焊、螺紋連接）。
H61H鍛鋼焊接止回閥產品概述：
鍛鋼止回閥系列產品是按照API602進行設計的高壓止回閥，閥體和閥蓋為A105、F22、F11、C5等材料整體鍛造而成,閥體閥蓋通過螺栓連連接，按照連接方式不同分為鍛鋼法蘭止回閥、鍛鋼螺紋止回閥和鍛鋼焊接止回閥，壓力等級為：Class150-Class2500，公稱通徑：1/4-2″。常用于DN50以下的用于工業管道上作阻止介質逆流的裝置。
H61H鍛鋼焊接止回閥產品性能參數：
| 基本型號 | H61H H64H |
H41H H44H |
H14H H11H |
|
| 工作壓力（MPa） | 1.6~42.0 (Class150-Class2500) | |||
| 口徑 | DN15-DN50 1/2″-2″ | |||
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 | |||
| 材料 | 閥體 | A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L | ||
| 閥瓣 | A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L | |||
| 閥桿 | A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L | |||
| 密封面 | 不銹鋼 司太立合金 | |||

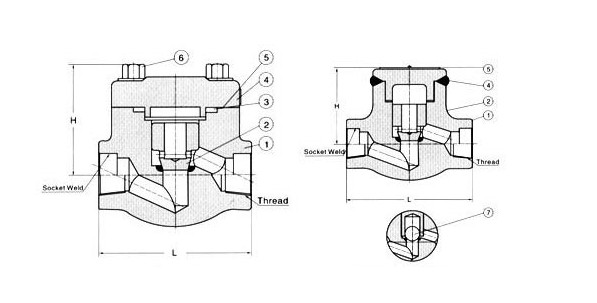

H61H鍛鋼焊接止回閥產品外形連接尺寸：
| NPS | 縮徑 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | - |
| 全徑 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
| 重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
| 焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 | |
