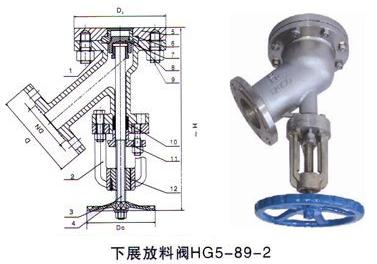

點擊圖片查看原圖
下展式放料閥
點擊上面鏈接↑到下展式放料閥資料總匯（規格、尺寸、原理、性能、圖片、價格、廠家）
上海仙蝶閥門有限公司，電話：021-34613170，傳真：021-51873926，手機：15216666200，QQ：865547565，郵箱：shxdfmc@163.com/cnyoco@126.com，聯系人：蘇嚴斌
上海仙蝶閥門有限公司并代理美國約克（YOCO）閥門產品-進口閥門
| 產品名稱： | 下展式放料閥 | 產品型號： | HG5-89-2 |
| 驅動方式： | 手動、蝸輪、氣動、電動 | 連接形式： | 法蘭 |
| 結構形式： | 下展式 | 密封結構： | 軟密封、硬密封 |
| 壓力范圍： | 0.1-2.5Mpa | 公稱通徑： | DN25-250 |
| 常用材質： | 鑄鋼、不銹鋼 | 技術咨詢： | 021-34613170 |
下展式放料閥主要用于反應器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他容器的底部，因此消除工藝介質常在容器底部的殘留現象。放料閥根據實際情況的需要，放底結果設計為平底，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊接有硬質合金，密封面采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如，手動，氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪），電動、液動，齒輪等。
主要設備性能
（一）、耐腐蝕性
1、使用介質如水、丙酮、酒精、氨、碳酸鋇、苯（WCB材質的終于低用溫度-29℃，最高溫度為425℃。）
2、使用介質如顆粒、油品、紙漿、二氧化碳（不銹鋼材質的最低使用溫度為-100℃，最高使用溫度為232℃）
3、嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度>150℃，濃度>30%）
（二）、不銹鋼的一般工作溫度：≤150℃
（三）、壓力范圍：0.6~2.5Mpa
（四）、通徑范圍：25~250mm
維護保養和安裝使用注意事項
1、 閥門應整體的存放在通風干燥庫房內，嚴禁堆置或露天存放，閥門通徑兩端需板堵塞。
2、 安裝前需仔細檢查閥門，并清除閥門內在運輸、存放過程中造成的損害。
3、 在安裝前應注意各部的螺絲受力是否平衡、升降（活動）是否靈活。
4、 閥門應安裝在無劇烈震動和沖擊的地方，以及使用閥門無損害的場地。
5、 當出料受堵塞時，可以使用金屬桿或硬性工具疏通，要注意使用金屬桿或硬性工具不要損害閥瓣和密封圈接觸面。
6、 應盡量避免酸堿介質交替使用（除中和反應介質），以免縮短壽命。
7、 根據介質性能及使用期，應經常檢查閥體頂部四氟密封圈和孔板部的四氟薄片。如發現有損壞應及時更換再使用。
8、 若發現閥門面有損壞時應立即停用，可用專門材料修補患處，或委托有關生產單位生產。
下展式放料閥可能發生的故障，原因及消除方法：
|
可能發生的故障
|
發生故障的原因
|
消除方法
|
|
1.法蘭連接部分泄漏
|
1．法蘭連接螺栓沒有擰緊或松緊不均勻。
|
1.將螺栓送開重新均勻擰緊。
|
|
2.墊片失效。
|
2.更換墊片。
|
|
|
3.法蘭密封面間有污物。
|
3.卸下清洗法蘭。
|
|
|
2.填料函泄漏
|
1.填料松動或填料壓蓋壓偏。
|
1應將填料壓蓋均勻地壓緊。
|
|
2.填料失效
|
2.更換新填料。
|
|
|
3.密封面泄漏
|
1.密封面間附有污物。
|
1.清洗密封面。
|
|
2.密封面有損傷。
|
2.重新修磨。
|
|
|
4.下展式放料閥閥桿轉動不靈活
|
1.閥芯蓋接角太緊或軸承磨損。
|
1.調整填料松緊度或更換軸度。
|
|
2.閥桿與閥桿螺母間有雜物可阻，螺紋部分損壞。
|
2.拆開清洗或修復螺紋損壞部分。
|
|
|
3.電動裝置出現故障。
|
3.按說明書檢查并修復。
|
主要零件材料
1. 閥體
2. 支架：ZG1Cr18Ni9Ti、CF8(304)、CF3（304L）、ZG1Cr18Ni12Mo2Ti、CF8M（316）、WCB
3. 手輪：可鍛鑄鐵球墨鑄鐵或鋼
4. 閥桿
5. 法蘭：1Cr18Ni9Ti、00Cr19Ni11（304L）、1Cr18Ni12Mo2Ti、2Cr13、Cr17Ni14Mo2(316L)、00Cr17Ni17Mo2(316L)
6. 閥瓣
7. 密封圈
8. 螺栓、螺母：1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、45
9. 墊片
10. 填料：聚四氟乙烯片、柔性石墨環、柔性石墨纏繞墊
11. 填料壓蓋：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11（304L）、1Cr18Ni12Mo2Ti、2Cr13、0Cr17Ni12Mo2(316L)
12. 閥桿螺母：銅
主要外形尺寸（法蘭尺寸按JB79PN1.6Mpa）
|
口徑
|
||||||||
|
DN
|
D
|
D3
|
H
|
D0
|
D
|
D3
|
H
|
D0
|
|
25
|
115
|
115
|
270
|
160
|
115
|
135
|
225
|
160
|
|
32
|
135
|
135
|
285
|
160
|
135
|
145
|
300
|
160
|
|
40
|
145
|
145
|
355
|
180
|
145
|
160
|
&n, bsp;340
|
180
|
|
50
|
160
|
160
|
370
|
180
|
160
|
180
|
345
|
180
|
|
65
|
180
|
180
|
465
|
220
|
180
|
195
|
425
|
220
|
|
80
|
195
|
195
|
480
|
250
|
195
|
215
|
445
|
250
|
|
100
|
215
|
215
|
590
|
280
|
215
|
260
|
535
|
280
|
|
125
|
245
|
245
|
730
|
300
|
245
|
280
|
585
|
300
|
|
150
|
280
|
280
|
775
|
320
|
280
|
335
|
665
|
320
|
|
200
|
335
|
335
|
900
|
360
|
335
|
405
|
800
|
360
|
|
250
|
405
|
405
|
1035
|
500
|
405
|
460
|
945
|
500
|
