適用介質：蒸汽、空氣、液體、油
介質溫度：-5 ~180℃
動作方式：先導式
工作壓力：常閉式：0.4~16 kgf/cm2;
常開式：0.4~10kgf/cm2;
閥體材質：不銹鋼（精密鑄造）
活塞式密封，密封材質：PTFE（聚四氟乙烯）
線圈保護系數：鐵殼線圈IP54
特殊訂貨：
※過熱水或常溫介質，您可選購氟橡膠密封件（Viton），訂單中注明V，其介質最高溫度可達到150℃；
※如您需要工作壓力25kgf/cm2可在訂貨中提出。

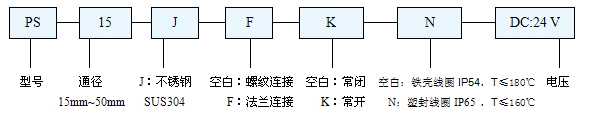

| 訂貨代碼： | 產品認證： |
 |
 |
|
型號 |
PS-15J |
PS-20J |
PS-25J |
PS-32J |
PS-40J |
PS-50J |
PS-15JF |
PS-20JF |
PS-25JF |
PS-32JF |
PS-40JF |
PS-50JF |
|||
|
連接方式 |
G１/２" |
G３/４" |
G1" |
G1½ |
G１¼ |
G２" |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
|||
|
通徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
15 |
20 |
25 |
32 |
40 |
50 |
||
|
Cv 值 |
4.5 |
7.6 |
12 |
22 |
30 |
48 |
4.5 |
8.6 |
12 |
22 |
30 |
48 |
|||
|
長L |
mm |
70 |
75 |
94 |
111 |
122 |
167 |
106 |
106 |
135 |
140 |
148 |
182 |
||
|
高H |
mm |
135 |
144 |
152 |
155 |
166 |
184 |
164 |
166 |
190 |
201 |
210 |
230 |
||
|
介質溫度 |
-5~180℃ |
||||||||||||||
|
工作壓力（壓差） |
kgf/cm2 |
常閉: 0.4 ~ 16; 常開: 0.4 ~ 10 |
|||||||||||||
|
最大耐壓力 |
kgf/cm2 |
20 |
|||||||||||||
|
額定電壓 |
220VAC:/50HZ 22VA; 110 VAC/50HZ 19VA; DC24 10 W; DC12 9 W ; 上下浮動:±10%；其他電壓可以 |
||||||||||||||
