本產品直接利用液面控制，不需要其它裝置和能源，保養簡便，液面控制準確度高，不受水壓影響，密封可靠。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面控制。
遙控浮球閥工作原理
當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。
當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。
遙控浮球閥主要零件材料
當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。
遙控浮球閥主要零件材料
|
公稱壓(Mpa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用介質
|
介質溫度(℃)
|
|
1.0
|
1.5
|
1.1
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
||
|
2.5
|
3.75
|
2.75
|
遙控浮球閥主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
WCB
|
|
閥座 閥盤
|
銅合金
|
|
密封圈 O型圈
|
丁腈橡膠
|
|
閥桿
|
2Cr13
|
|
彈簧
|
50CrVA
|
|
針型閥
|
銅合金
|
|
球閥
|
銅合金
|
|
浮球閥
|
銅合金
|
|
微型過濾器
|
不銹鋼
|

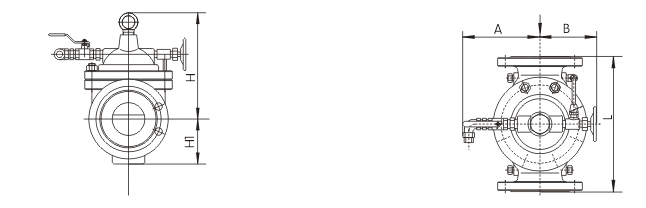

100X遙控浮球閥連接尺寸（PN 1.0-2.5MPa）
|
公稱通徑DN
|
L
|
H
|
H1
|
A
|
B
|
|
50
|
250
|
260
|
90
|
340
|
260
|
|
65
|
280
|
285
|
98
|
350
|
270
|
|
80
|
310
|
295
|
110
|
360
|
280
|
|
100
|
350
|
315
|
120
|
380
|
290
|
|
125
|
400
|
335
|
145
|
420
|
340
|
|
150
|
450
|
390
|
155
|
440
|
360
|
|
200
|
550
|
460
|
190
|
465
|
385
|
|
250
|
650
|
520
|
250
|
495
|
415
|
|
300
|
800
|
620
|
290
|
580
|
440
|
|
350
|
900
|
650
|
330
|
605
|
470
|
|
400
|
1000
|
710
|
360
|
630
|
490
|
|
450
|
1000
|
750
|
445
|
655
|
510
|
|
500
|
1100
|
800
|
495
|
685
|
545
|
|
600
|
1100
|
900
|
550
|
740
|
610
|
|
700
|
1450
|
1000
|
605
|
800
|
670
|
|
800
|
1560
|
1100
|
730
|
860
|
730
|
|
900
|
1800
|
1200
|
800
|
915
|
785
|
|
1000
|
2000
|
1330
|
910
|
985
|
855
|

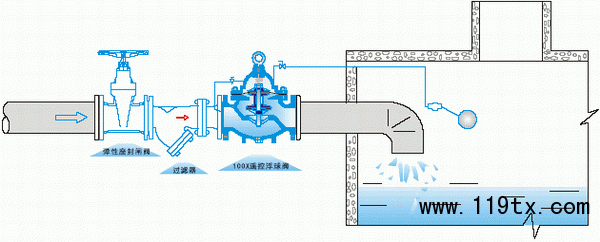

100X遙控浮球閥安裝示意圖：
