介質溫度：-5 ~180℃
動作方式：先導式
工作壓力：常閉式：0.4~16 kgf/cm2;
常開式：0.4~12 kgf/cm2;
閥體材質：黃銅（鍛造）；法蘭式：黃銅（鑄造）
活塞式密封，密封件材質：PTFE（聚四氟乙烯）
線圈保護系數：鐵殼線圈IP54
特殊訂貨：
※過熱水或常溫介質時，您可選購氟橡膠密封件（Viton），訂單中注明V，其介質最高溫度可達到150℃；
※如您需要工作壓力25kgf/cm2可在訂貨中提出。
※其中大口徑ф40~ф65的，我們還提供鑄鐵連體法蘭，閥蓋和內件為不銹鋼?？磮D示（PS-40CF）

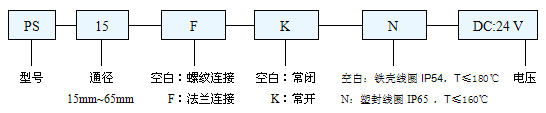

| 訂貨代碼： | 產品認證： |
 |
 |
技術參數：
|
型號 |
PS-15 |
PS-20 |
PS-25 |
PS-32 |
PS-40 |
PS-50 |
PS-25F |
PS-32F |
PS-40F |
PS-50F |
PS-40CF |
PS-50CF |
PS-65CF |
||||
|
連接方式 |
G１/２" |
G３/４" |
G1" |
G１¼ |
G1½ |
G２" |
銅法蘭 |
銅法蘭 |
銅法蘭 |
銅法蘭 |
鑄鐵法蘭 |
鑄鐵法蘭 |
鑄鐵法蘭 |
||||
|
通徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
25 |
32 |
40 |
50 |
40 |
50 |
65 |
|||
|
Cv 值 |
4.5 |
7.6 |
12 |
22 |
30 |
48 |
12 |
22 |
30 |
48 |
30 |
48 |
56 |
||||
|
長L |
mm |
70 |
75 |
92 |
110 |
122 |
161 |
118 |
140 |
150 |
185 |
150 |
185 |
256 |
|||
|
高H |
mm |
135 |
142 |
150 |
150 |
155 |
174 |
187 |
204 |
210 |
230 |
210 |
228 |
278 |
|||
|
介質溫度℃ |
-5 ~180℃ |
||||||||||||||||
|
工作壓力（壓差） |
kgf/cm2 |
常閉: 0.4 ~ 16; 常開: 0.4 ~ 12 |
|||||||||||||||
|
最大耐壓力 |
Kgf/cm2 |
20 |
|||||||||||||||
|
額定電壓 |
220VAC/50HZ 22VA; 110 VAC/50HZ 19VA; DC24 10 W; DC12 9W ; 上下浮動:±10%；其他電壓可已定制 |
||||||||||||||||
