介質溫度：-10 ~ 80℃
動作方式：先導式
工作壓力：常閉式：0.5~13 kgf/cm2
常開式：0.5~8 kgf/cm2
閥體材質：不銹鋼（精密鑄造）
膜片式密封，膜片材質：丁腈橡膠（NBR）
線圈保護等級：塑封線圈IP65
特殊訂貨：
※如您選購氟橡膠膜片（Viton）則在訂單中注明V，其介質最高溫度可達到130℃；
※如您選購三元乙丙膠膜片（EPDM）則注明E，其介質最高溫度可達到110℃。
※結構簡圖與RSP類似。

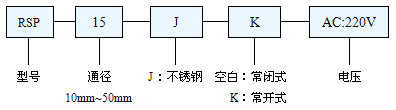

| 訂貨代碼： | 產品認證： |
 |
 |
技術參數及規格：
|
型號 |
RSP-10J |
RSP-15J |
RSP-20J |
RSP-25J |
RSP-35J |
RSP-40J |
RSP-50J |
|
|
螺紋G |
3/8" |
1/2" |
3/4" |
1" |
1¼" |
1½" |
2" |
|
|
流量孔徑 |
mm |
13 |
13 |
20 |
25 |
35 |
40 |
50 |
|
Cv 值 |
4.5 |
4.5 |
7.6 |
12 |
22 |
30 |
48 |
|
|
長L |
mm |
66 |
66 |
75 |
96 |
131 |
131 |
165 |
|
高H |
mm |
112 |
112 |
118 |
125 |
137 |
150 |
176 |
|
介質溫度 |
-10 ~80℃ （130℃） |
|||||||
|
工作壓力（壓差） |
kgf/cm2 |
常閉 :0.5～13; 常開:0.5~8 |
||||||
|
最大耐壓力 |
kgf/cm2 |
17 |
||||||
|
額定電壓 |
220V AC/50HZ 17VA; 110V AC/50HZ 13VA; DC24V,11 W; DC12V 14W ; 上下浮動:±10%；其他電壓可定制 |
|||||||
