介質溫度：-5~80℃
動作方式：分布直動式
工作壓力：常閉式：0~8kgf/cm2;
常開式：0~6 kgf/cm2
閥體材質：不銹鋼（精密鑄造）
膜片式密封，膜片材質：丁腈橡膠（NBR）
線圈保護等級：鐵殼線圈IP54
特殊訂貨：
※如您選購氟橡膠膜片（Viton）則在訂單中注明V，其介質最高溫度可達到130℃；
※如您選購三元乙丙膠膜片（EPDM）則注明E，其介質最高溫度可達到110℃
※需要法蘭連接可在訂貨時說明

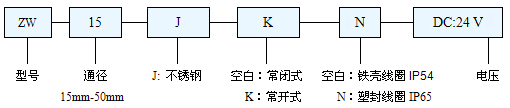

| 訂貨代碼： | 產品認證： |
 |
 |
技術參數：
|
型號 |
ZW-15J |
ZW-20J |
ZW-25J |
ZW-32J |
ZW-40J |
ZW-50J |
|||||||
|
螺紋 G |
1/2" |
3/4" |
1" |
1¼" |
1½" |
2" |
|||||||
|
通徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
||||||
|
Cv 值 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|||||||
|
長 |
mm |
60 |
62 |
82 |
102 |
110 |
134 |
||||||
|
高 |
mm |
111 |
117 |
124 |
156 |
161 |
176 |
||||||
|
介質溫度 |
-5 ~80℃ (-10~130℃) |
||||||||||||
|
工作壓力（壓差） |
kgf/cm2; |
常閉 :0~8; 常開:0~6 |
|||||||||||
|
額定電壓 |
220VAC/50HZ 22VA; 110VAC/50HZ 22VA; DC24 18W; DC12 17W ; 上下浮動:±10%, 其他電壓可定制 |
||||||||||||
|
閥體材質 |
不銹鋼SUS304 （SUS316可定制） |
||||||||||||
