點擊圖片查看原圖
介質溫度：-5 ~ 80℃
動作方式：先導式
工作壓力：常閉式：0.3~12 kgf/cm2
常開式：0.3~8 kgf/cm2
閥體材質：不銹鋼（精密鑄造）
膜片式密封，膜片材質丁腈橡膠（NBR）
線圈保護等級：塑封線圈IP65

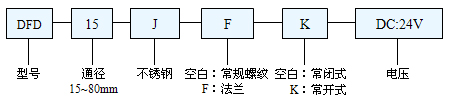

| 訂貨代碼： | 產品認證： |
 |
 |
※圖示結構與DFD相同
※如您需要工作壓力16 kgf/cm2可在訂貨中提出
※如您選購氟橡膠膜片（Viton）則在訂單中注明V，其介質最高溫度可達到130℃；
※如您選購三元乙丙膠膜片（EPDM）則注明E，其介質最高溫度可達到110℃.
技術參數（常閉）
|
型號 |
DFD-15J |
DFD-20J |
DFD-25J |
DFD-32J |
DFD-40J |
DFD-50J |
DFD-25JF |
DFD-32JF |
DFD-40JF |
DFD-50JF |
DFD-65JF |
DFD-80JF |
|
|
連接方式 |
G1/2" |
G3/4" |
G1" |
G1¼ |
G1½ |
G2" |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
|
|
通徑 (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
25 |
32 |
40 |
50 |
65 |
80 |
|
|
Cv值 |
3.73 |
7 |
11.1 |
14 |
24.5 |
35 |
11.1 |
14 |
24.5 |
35 |
52 |
82 |
|
|
長L (mm) |
80 |
87 |
108 |
130 |
145 |
177 |
142 |
158 |
172 |
204 |
256 |
275 |
|
|
高H (mm) |
105 |
114 |
122 |
131 |
142 |
155 |
165 |
185 |
196 |
200 |
248 |
268 |
|
|
介質溫度 ℃ |
-5 ~ 80℃ |
||||||||||||
|
工作壓力(壓差)(bar) |
常閉:0.3~12 常開: 0.3~8 |
||||||||||||
|
最大耐壓力 |
16 |
||||||||||||
|
額定電壓 |
220VAC/ 50HZ 25VA; 110 VAC/50HZ 26VA; DC24 12 W; DC12 14W ; 上下浮動:±10%；其他電壓可已定制 |
||||||||||||
|
閥體材料 |
不銹鋼: SUS304或SUS316 |
||||||||||||
