截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
BJ41W不銹鋼保溫截止閥具有保溫,保冷特性,適用于石油,化工,冶金,制藥等行業.
| BJ41W不銹鋼保溫截止閥適用于化工、化肥行業的管路上，夾套內通入蒸汽能防止介質結晶。 |
| BJ41W不銹鋼保溫截止閥主要性能規范 |
單位：mm |
| 型號 |
公稱壓力
PN（Mpa） |
試驗壓力P5（Mpa） |
工作溫度
（℃） |
適用介質 |
工作蒸汽壓力
(Mpa) |
| 殼體 |
密封 |
| BJ41W-25P |
2.5 |
3.75 |
2.75 |
≤200 |
尿素、硝酸類 |
≤1.3 |
| BJ41W-40P |
4.0 |
6.0 |
4.4 |
| BJ41W-64P |
6.4 |
9.0 |
6.6 |
尿素、硝酸類 |
| BJ41W-25R |
2.5 |
3.75 |
2.75 |
| BJ41W-40R |
4.0 |
6.0 |
4.4 |
| BJ41W-64R |
6.4 |
9.0 |
6.6 |
|

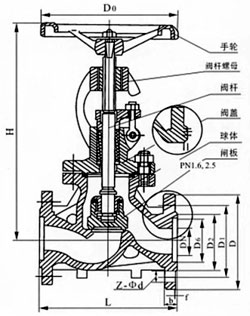

BJ41W-25P BJ41W-25R BJ41W-25L BJ41W-25RL不銹鋼保溫截止閥主要連接尺寸
|
公稱壓力
PN（Mpa）
|
公稱通徑
DN（mm）
|
尺 寸（mm）
|
|
L
|
D
|
D1
|
D2
|
D3
|
B1
|
F0
|
B
|
D6
|
3-G
|
Z-φd
|
H
|
H1
|
D0
|
|
2.5
|
15
|
170
|
106
|
75
|
55
|
35
|
8
|
4
|
16
|
51
|
3/8
|
4-φ14
|
250
|
262
|
120
|
|
20
|
190
|
115
|
85
|
65
|
42
|
8
|
4
|
16
|
58
|
3/8
|
4-φ14
|
292
|
308
|
140
|
|
25
|
210
|
135
|
100
|
78
|
50
|
8
|
4
|
18
|
66
|
3/8
|
4-φ18
|
340
|
375
|
160
|
|
32
|
230
|
145
|
110
|
85
|
60
|
8
|
4
|
18
|
76
|
1/2
|
4-φ18
|
338
|
375
|
160
|
|
40
|
260
|
160
|
125
|
100
|
72
|
8
|
4
|
20
|
88
|
1/2
|
4-φ18
|
360
|
386
|
160
|
|
50
|
300
|
180
|
145
|
120
|
94
|
8
|
4
|
22
|
110
|
1/2
|
8-φ18
|
410
|
450
|
240
|
|
65
|
340
|
195
|
160
|
135
|
105
|
8
|
4
|
22
|
121
|
1/2
|
8-φ18
|
440
|
485
|
240
|
|
80
|
380
|
230
|
190
|
160
|
128
|
11
|
4.5
|
24
|
150
|
1/2
|
8-φ18
|
540
|
600
|
280
|
|
100
|
430
|
270
|
220
|
188
|
154
|
11
|
4.5
|
28
|
176
|
1/2
|
8-φ18
|
560
|
625
|
320
|
|
125
|
490
|
300
|
250
|
218
|
182
|
11
|
4.5
|
30
|
204
|
1/2
|
8-φ18
|
625
|
737
|
360
|
|
150
|
550
|
330
|
280
|
248
|
212
|
11
|
4.5
|
32
|
|
1/2
|
|
