J941H電動截止閥屬于強制密封式閥門，電動閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥瓣時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。截止閥的介質流向就改由閥瓣上方進入閥腔，在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。
J941H電動截止閥執行標準：
| 設計與制造 | GB/T1223 | |
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材 料 |
碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 合金鋼 | Q/ZB6 | |
| 標 志 | GB/T12220 | |
| 供 貨 | JB/T7928 | |
J941H電動截止閥結構特點：
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
J941H電動截止閥主要零件材料:
| 閥體 | 閥蓋 | 閥瓣 | 密封圈 | 閥桿 | 填料 | 適用介質 | 適用溫度 (≤℃) |
| WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
| ZGlCrl8Ni9Ti | 0Crl8Ni9Ti Stellite12 |
Stellite6 | lCrl8Ni9Ti | PTFE | 硝酸類 | 200 | |
| ZGlCrl8Ni2Mo2Ti | CF8M Stellite12 |
lCrl8Ni2Mo2Ti | lCrl8Ni2Mo2Ti | PTFE | 磷酸類、 堿類、混酸 |
200 | |
| ZG00Crl7Nil4M02 | CF3M Stellite12 |
Stel1ite6 | 316L | PTFE | 磷酸類、 尿素、甲銨液 |
200 | |
| ZGlCr5MO | ZGlCr5MO Stellite12 |
Stel1ite6 | 25Cr2Mo1VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |
J941H電動截止閥主要連接尺寸:
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 標準值 | 參考值 | |||||||||||
| L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | L1 | H | ||||
| 1．6 | 50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | 185 | 645 | |||||
| 65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 232 | 690 | |||||
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 232 | 715 | |||||
| 100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 232 | 770 | |||||
| 125 | 400 | 254 | 210 | 185 | 22 | 3 | 8-φ18 | 283 | 780 | |||||
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 283 | 810 | |||||
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 283 | 967 | |||||
| 250 | 622 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 283 | 1143 | |||||
| 300 | 698 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 283 | 1292 | |||||
| 2.5 | 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 185 | 645 | ||||
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-φ18 | 232 | 690 | |||||
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 232 | 715 | |||||
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 232 | 770 | |||||
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ25 | 283 | 780 | |||||
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 283 | 810 | |||||
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 283 | 967 | |||||
| 250 | 622 | 425 | 370 | 332 | 36 | 3 | 12-φ30 | 283 | 1143 | |||||
| 300 | 698 | 485 | 430 | 390 | 40 | 4 | 16-φ30 | 283 | 1292 | |||||
| 4．0 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 185 | 645 | ||
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 232 | 690 | |||
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 232 | 715 | |||
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4．5 | 8-φ23 | 232 | 770 | |||
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4．5 | 8-φ25 | 283 | 782 | |||
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4．5 | 8-φ25 | 283 | 875 | |||
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4．5 | 12-φ30 | 283 | 1160 | |||
 |
 |
 |
 |

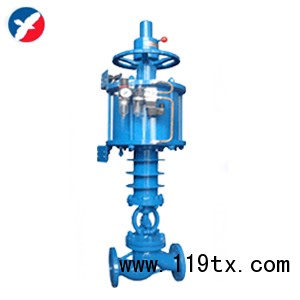

| J6S41H氣動帶手動截止閥 |

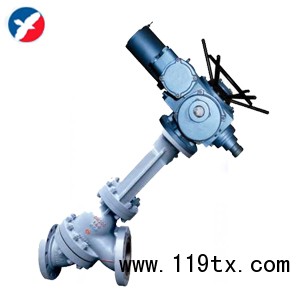

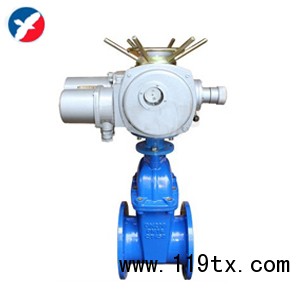

Z945X電動軟密封法蘭閘閥 | JS945Y電動Y型料漿閥 | J641H氣動截止閥. |
