氣動帶手動閘閥具有氣動執行機構和手動及其保護機構的低支架閘閥。氣動閘閥由于采用雙層氣缸結構，與單氣缸式氣動閘閥相比，提升力增大了一倍。閥門具備緩沖機構，能有效地減速輕了關閉閥門時，活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，也能避免閘板卡死的現象。
Z6s41H氣動帶手動閘閥執行標準：
| 設計依據 | GB標準 | ANSI標準 | |
| 設計標準 | GB/12237 | ANSIB16.34 | |
| 結構 長度 | 法蘭 連接 | GB/12221 | ANSIB16.10 |
| 連接法蘭尺寸 | GB/9113、IB/T79 | ANSIB16.5 | |
| 試驗和檢驗 | IB/T9002 | API598 | |
Z6s41H氣動帶手動閘閥主要零件材質：
| 序號 | 零件名稱 | 材質 | ||
| C | P | R | ||
| 1 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 螺帽 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 3 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 閘板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 5 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | 墊片 | 柔性石墨+不銹鋼 | 柔性石墨+不銹鋼 | 柔性石墨+不銹鋼 |
| 7 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 8 | 螺帽 | 35 | 1Cr18Ni9T | 1Cr18Ni12Mo2Ti |
| 9 | 吊環螺栓 | 35 | 1Cr18Ni9T | 1Cr18Ni12Mo2Ti |
| 10 | 螺帽 | 35 | 1Cr18Ni9T | 1Cr18Ni12Mo2Ti |
| 11 | 螺栓 | 35 | 1Cr18Ni9T | 1Cr18Ni12Mo2Ti |
| 12 | 填料 | 柔性石墨 | 柔性石墨 | 柔性石墨 |
| 13 | 填料壓套 | WCB | 1Cr18Ni9T | 1Cr18Ni12Mo2Ti |
| 14 | 填料壓板 | WCB | 1Cr18Ni9T | 1Cr18Ni12Mo2Ti |
| 15 | 螺帽 | 35 | 1Cr18Ni9T | 1Cr18Ni12Mo2Ti |
Z6s41H氣動帶手動閘閥主要連接尺寸：
| 公稱通徑 | 外形尺寸 | 連接尺寸 | |||||||||
| L | H | H1 | H2 | ￠d0 | D | D1 | D2 | C | f | n-φd | |
| 50 | 250 | 790 | 420 | 840 | 180 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
| 80 | 280 | 910 | 460 | 990 | 200 | 200 | 160 | 132 | 20 | 3 | 8-φ18 |
| 100 | 300 | 1050 | 560 | 1150 | 250 | 220 | 180 | 156 | 22 | 3 | 8-φ18 |
| 150 | 350 | 1240 | 660 | 1390 | 320 | 285 | 240 | 211 | 24 | 3 | 8-φ22 |
| 200 | 400 | 1520 | 810 | 1720 | 400 | 340 | 295 | 266 | 24 | 3 | 12-φ22 |
| 250 | 450 | 1700 | 930 | 1950 | 400 | 405 | 355 | 319 | 26 | 3 | 12-φ26 |
| 300 | 500 | 1930 | 1090 | 2230 | 450 | 460 | 410 | 370 | 28 | 4 | 12-φ26 |
| 350 | 550 | 2160 | 1230 | 2510 | 450 | 520 | 470 | 429 | 30 | 4 | 16-φ26 |
| 400 | 600 | 2330 | 1360 | 2730 | 500 | 580 | 525 | 480 | 32 | 4 | 16-φ30 |
| 450 | 650 | 2540 | 1510 | 2990 | 500 | 640 | 585 | 548 | 34 | 4 | 20-φ30 |
| 500 | 700 | 2750 | 1660 | 3250 | 550 | 715 | 650 | 609 | 36 | 4 | 20-φ33 |
| 600 | 800 | 3080 | 1910 | 3680 | 550 | 840 | 770 | 720 | 38 | 5 | 20-φ36 |
| 700 | 900 | 3570 | 2200 | 4270 | 600 | 910 | 840 | 794 | 40 | 5 | 24-φ36 |
| 800 | 1000 | 1025 | 950 | 901 | 42 | 5 | 24-φ39 | ||||
 |
 |
 |
 |

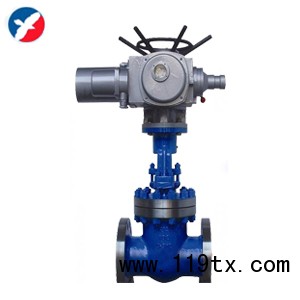

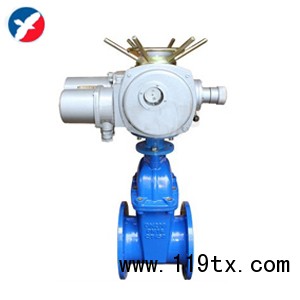

| Z941H電動閘閥 | Z945X電動軟密封法蘭閘閥 |

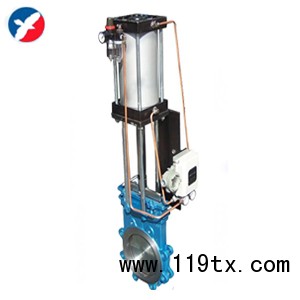

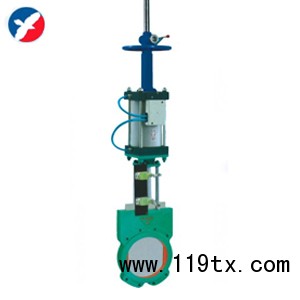

Z 673H氣動刀閘閥 | Z6s73X氣動帶手動漿液閥 |
