產品簡介

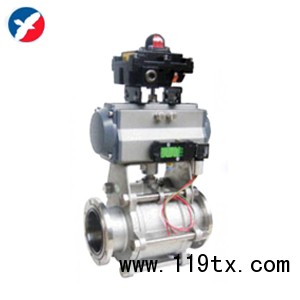

GUQ氣動真空球閥簡介
GUQ氣動真空球閥是通過電磁換向閥改變氣路方向，控制氣動執行器氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。氣動真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門定位器。GUQ氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。
GUQ氣動真空球閥主要性能：
1、漏率：1.3×10-9Pa.M3/S；
2、壓力范圍：5×10-7Pa～0.6Mpa；
3、工作溫度：-30℃～+232℃；
4、氣源壓力：0.4～0.6 Mpa；
5、工作介質：水、蒸氣、酸、堿；
6、安裝位置：任意；
7、壽命：≥20000次。
8、原理： 采用氣動執行器驅動閥桿轉 90º達到開關目的。
GUQ系列氣動真空球閥的性能特點：
1、密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；
2、開關扭矩小，配置氣動執行器小，工作穩定、可靠；
3、結構緊湊，重量輕，外形簡潔、美觀；
4、該閥既能適用高真空，又能適用一定的正壓力下使用；
5、由于球閥全通導，又能達到超高真空要求，所以也能適用于加速器真空系統。
GUQ氣動真空球閥主要零件材料：
閥 體 ： 304、316、316L
密封件 ： 增強聚四氟乙烯
球 體 ： 304、316、316L
GUQ氣動真空球閥快卸法蘭連接尺寸 (標準：GB4982)
| 型號 | DN | A | B | L | H |
| GUQ-16R | 16 | 30 | 12.2 | 75 | 100 |
| GUQ-20R | 20 | 40 | 26.2 | 90 | 110 |
| GUQ-25R | 25 | 40 | 26.2 | 100 | 125 |
| GUQ-32R | 32 | 55 | 34.2 | 110 | 155 |
| GUQ-40R | 40 | 55 | 41.2 | 120 | 170 |
GUQ氣動真空球閥衛生級法蘭連接尺寸(標準：ISO-2852)
| 型號 | DN | A | B | L | H |
| GUQ-16R | 16 | 34 | 27.5 | 75 | 100 |
| GUQ-20R | 20 | 50.5 | 43.5 | 90 | 110 |
| GUQ-25R | 25 | 50.5 | 43.5 | 100 | 125 |
| GUQ-32R | 32 | 50.5 | 43.5 | 110 | 155 |
| GUQ-40R | 40 | 50.5 | 43.5 | 120 | 170 |
| GUQ-50R | 50 | 64 | 56.5 | 135 | 210 |
| GUQ-65R | 65 | 77.5 | 70.5 | 150 | 260 |
| GUQ-80R | 80 | 91 | 83.5 | 200 | 320 |
| GUQ-100R | 100 | 119 | 110 | 250 | 400 |
GUQ氣動真空球閥活套法蘭連接尺寸(標準：GB6070)
 |
 |
 |
 |

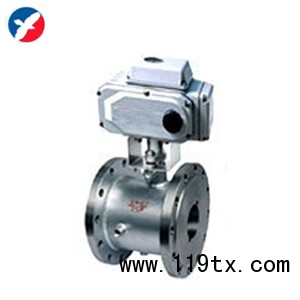

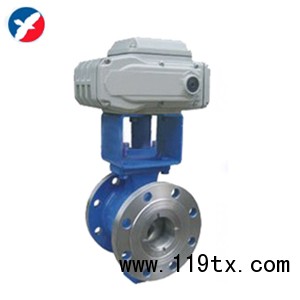

| BQ941PPL電動保溫球閥 | VQ940F/H電動V型球閥 |

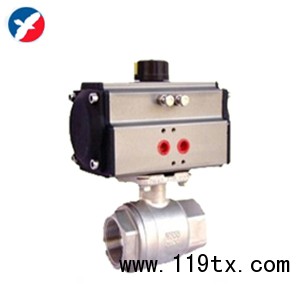

Q611F氣動二片式球閥 |
