產品簡介
D641X氣動水泥蝶閥鋁合金板介紹
氣動水泥蝶閥D641X是專門用于粉體，顆粒物料的工業產品。氣動蝶閥閥體橡膠密封圈形成的軟性密封使其非常適合各利粉體，顆粒物料的應用場合，特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，蝴蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。安裝維護簡便等特點，是一種成本-效益極高的粉體板、丁晴密封圈，覆以耐磨高分子材料加工而成。此閥門有手動、電動執行器、氣動執行器等驅動裝置，可互為調換。緊湊的結構、超輕的重量，使您安裝使用更加方便；工業化的設計加上復合閥板的使用提供了最好的密封效果和最長的使用壽命。
D641X氣動水泥蝶閥鋁合金板結構特點：
| 單法蘭蝴蝶閥 | 含一個上法蘭和下部配有一個伸出的連接環用以安裝軟套管 |
| 雙法蘭蝴蝶閥 | 含上下兩個相同的法蘭 |
D641X氣動水泥蝶閥鋁合金板主要參數：
| 型號 | D641X-16L | |
| 公稱通徑 | DN100-DN400 | |
| 壓力(Mpa) | 0.6-1.6 | |
主要零件 |
閥體 | 壓鑄鋁合金 |
| 閥板 | 碳鋼內襯板，覆以耐磨高分子材料 | |
| 密封圈 | 丁晴橡膠（NBR） | |
| 適用介質 | 水泥、泥漿、粉體 | |
| 適用溫度(℃) | -15--100 | |
| 氣動執行器 | 型號 | CP、GT系列、AT系列、AW系列 |
| 壓力(Mpa) | 0.4-0.7 | |

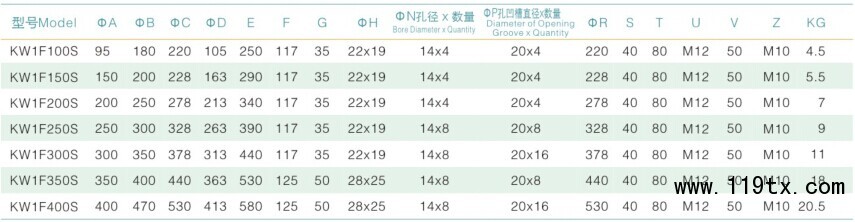

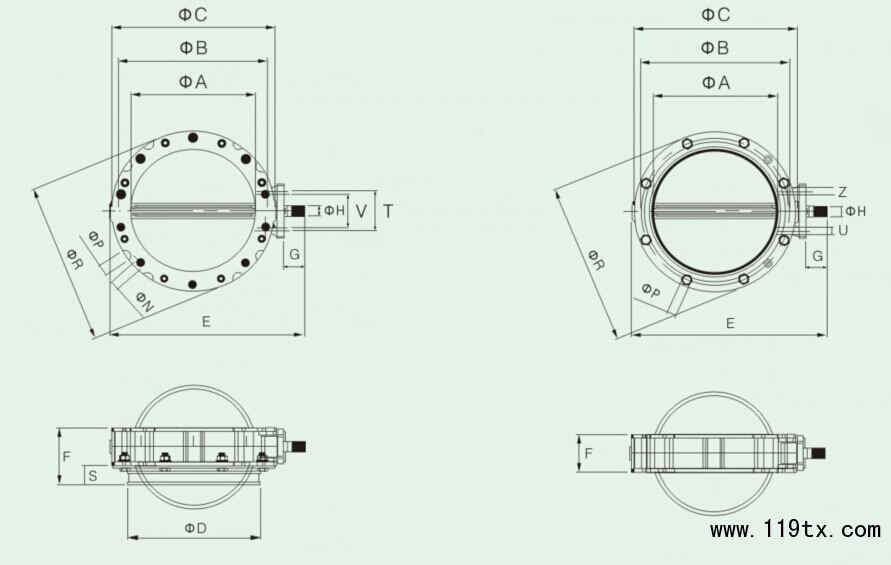

D641X氣動水泥蝶閥鋁合金板尺寸圖
