產品簡介

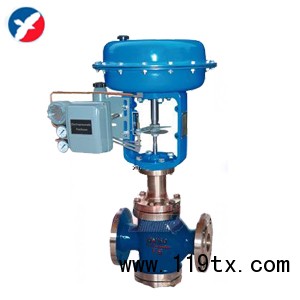

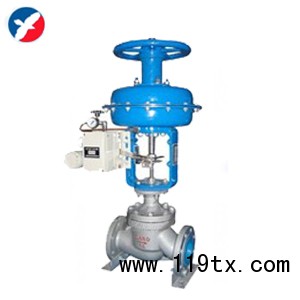

 ZJHN氣動雙座調節閥概述

      氣動雙座調節閥采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。

ZJHN氣動雙座調節閥主要零件材料


零件名稱	材料	溫度范圍
閥體上閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-250～550℃
閥芯、閥座	1Cr18Ni9	-250～550℃
	0Cr18Ni12Mo2Ti	-250～550℃
填 料	聚四氟乙烯	-40～200℃
膜 片	丁晴橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜 蓋	A3

ZJHN氣動雙座調節閥規格與技術參數

公稱通徑mm 25 32 40 50 65 80 100 125 150 200 250 300 400   額定流量系數kv 10 16 25 40 63 100 250 250 400 630 100 1600 2700   公稱壓力MPa 1.6 4.0 6.4 行　程mm 16 25 40 63 100 介質溫度℃ -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ 流量特性 直線、等百分比 法蘭標準 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 閥體 材質 PN (MPa) 1.6 WCB(ZG230-450) CF3CF8 CF8M 4.0,6.0 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M 閥芯材質 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M 上閥蓋型式 普通式(常溫型)，熱片式(中溫型) 可調比 30:1 氣源接頭 M16×1.5

注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。

ZJHN氣動雙座調節閥(ZHA/ZHB型氣動執行器)執行機構主要技術參數

型　號	ZHA(B)-1	ZHA(B)-2	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效面積cm2	200	280	400	630	1000	1600
行　程mm	10	16	25	40	60	1000
彈簧范圍KPa	20～100(標準)；20～100、40～200、20～60、60～100、80～240

ZJHN氣動雙座調節閥主要技術性能指標

項目		指標值
基本誤差％	不帶定位器	±5.0
	帶定位器	±1.0
回差％	不帶定位器	3.0
	帶定位器	1.0
死區％	不帶定位器	3.0
	帶定位器	0.4
允許泄漏量L/h		1×10-3×閥額定容量
可配附件定位器：電氣閥門定位器手輪 電磁閥 限位開關 電/氣轉換器 空氣過濾減壓器


ZJHN氣動雙座調節閥允許壓差

供氣壓力 MPa	彈簧壓力 KPa	公稱通徑
		25	32	40	50	65	80	100	125	150	200	250	300
0.14	20-100	5.4	4.4	4.9	3.8	4.7	3.6	2.8	3.75	2.7	2.15	2.0	1.7
0.24	40-200	10.8	8.8	9.8	7.6	9.4	7.2	5.6	7.5	5.4	4.3	4.0	3.4

注：使用條件為閥桿在介質流出端關閉時P2=0狀態下。

ZJHN氣動雙座調節閥外形尺寸


公通徑			25				32			40		50		65		80		100		125		150		200		250		300
L (mm)	PN1.6MPa	185		200					220		250		275		300		350		410		450		550		670		770
	PN4.0MPa	190		210					230		255		285		310		335		425		460		560		740		805
	PN6.4MPa	200		210					235		265		295		320		370		440		475		570		750		820
H (mm)	普通型	567		570					645		650		877		887		899		1058		1068		1110		1498		1574
	散熱片型	697		700					775		780		1040		1050		1062		1257		1267		1309		1743		1819
H1(mm)			117				120			139		144		188		208		220		268		278		320		441		503
D(mm)			225		360	470		620
重量(KG)			33				35			47		51		98		111		148		236		292		433		760		920
