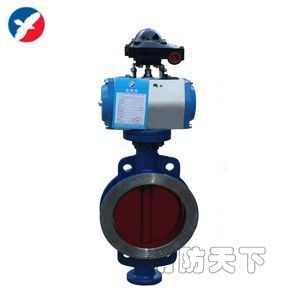

點擊圖片查看原圖
產品簡介
D671W氣動通風蝶閥主要特點
（1）啟閉方便迅速、省力、流體阻力小，可以經常操作。（2）結構簡單，體積小，重量輕。（3）可以運送泥漿，在管道口積存液體最少。（4）低壓下，可以實現良好的密封。（5）調節性能好?！镜y】安裝提示：（1）在安裝時，閥瓣要停在關閉的位置上。（2）開啟位置應按蝶板的旋轉角度來確定。（3）帶有旁通閥的蝶閥，開啟前應先打開旁通閥。（4）應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
D671W氣動通風蝶閥概述
氣動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MP工，一般適用工業、冶金、環保等管道作通風調節介質流量之用。
其主要特點為：
1.設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2.力矩小，操作方便，省力靈巧。
3.采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
采用標準
設計標準：GB/T 12238-1989、JB/T8692-1998
法蘭連接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
結構長度：GB/T12221-1989壓力試驗：GB/T 13927-1992；JB/T9092-1999
D671W氣動通風蝶閥概述主要技術參數
|
公稱通徑 |
DN |
50～2000 |
||
|
公稱壓力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
|
試驗壓力 |
強度試驗 |
0.075 |
0.375 |
0.9 |
|
密封試驗 |
≤1.5%泄漏量 |
|||
|
適用介質 |
煤氣、含塵氣體、煙道氣等 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動 |
|||
D671W氣動通風蝶閥主要零件的材質
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
蝶板 |
鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
閥座密封圈 |
與閥體相同 |
|
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
填料 |
氟塑料、柔性石墨 |
D671W氣動通風蝶閥密封材料選用和適用溫度
|
材料品種 |
碳素鋼 |
低溫碳鋼 |
合金鋼 |
奧氏體不銹鋼 |
鉻鉬釩鋼 |
|
|
代號 |
WCB |
LCB |
WC6或WC9 |
C5或以C12 |
鉻Cr-18型type304、316 |
12CrMoV |
|
耐最高溫度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
|
耐最低溫度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
|
適用工作溫度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
D671W氣動通風蝶閥密封材料選用和適用溫度
|
材料品種 |
碳素鋼 |
低溫碳鋼 |
合金鋼 |
奧氏體不銹鋼 |
鉻鉬釩鋼 |
|
|
代號 |
WCB |
LCB |
WC6或WC9 |
C5或以C12 |
鉻Cr-18型type304、316 |
12CrMoV |
|
耐最高溫度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
|
耐最低溫度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
|
適用工作溫度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
