產品簡介

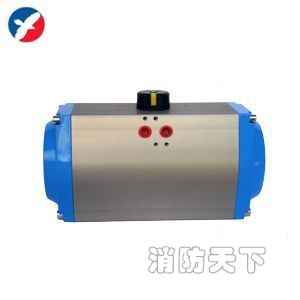

GTD127雙作用氣動執行器介紹

　 使用雙作用執行器，先確定閥門的扭矩，在正常使用條件下，推薦安全系數為15～20%。再根據閥門使用的流體介質增加安全值。對清潔、潤滑介質增加20%安全值；水蒸氣或非潤滑液體介質增加25%安全值；對非潤滑的漿料液體介質增加40%安全值；非潤滑的干氣介質增加60%安全值；非潤滑的顆粒介質增加80%安全值。非潤滑用氣體輸送的顆粒粉料介質增加100%安全值；　根據上計算的扭矩值及使用氣源壓力查找雙作用執行器的扭矩表，就可得到準確GTD型號。

GTE單作用(彈簧復位)氣動執行器選型

   使用單作用執行器，根據上述計算的扭矩值及使用氣源壓力，查找單作用扭矩表，先查得彈簧復位終點，再查氣源工作壓力終點，氣源壓力扭矩應該大于彈簧復位扭矩，可得到準確的GTE型號。　說明：GTE單氣控型輸出扭矩表中，彈簧復位“終點”扭矩即為關閉閥門的扭矩，彈簧復位“開始”扭矩即為打開閥門時的扭矩。相對應的氣源壓力開始的扭矩即關閉閥門狀態的扭矩，氣源壓力終點扭矩即為打開閥門的扭矩。

GTD127氣動執行器結構特點

　1)、擠壓成型的鋁合金缸體，經硬質氧化處理，表面質地堅硬，耐磨性強。

　2)、緊湊的雙活塞齒輪、齒條式結構，嚙合精確，傳動平穩，安裝位置對稱，輸出扭矩恒定。

　3)、活塞、齒條和輸出軸的活動部位均安裝F4導向環，實現低摩擦，長壽命，避免金屬間的接觸。

　4)、缸體、端蓋、輸出軸、彈簧、緊固件等均經防腐處理。

　5)、單氣控型執行器的彈簧經預壓后安裝，可安全、方便的拆卸和組裝。

　6)、GTD127氣動執行器在全開和全關位置均可進行0度或90度正負5度的雙向行程調節。

　7)、安裝連接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR標準，確保GTD127動執行器間的互換性和方便安裝電磁閥、限位開關等附件。

　8)、輸出軸的安裝連接孔有多種形狀(四方孔、軸鍵孔、扁孔)供選擇

　9)、外形美觀而精巧，重量輕，具有防水密封結構。

　10)、有常溫型、高溫型、低溫型。在常溫工作條件下使用橡膠，在高溫或低溫時采用氟橡膠或硅橡膠

GTD127雙作用執行器輸出力矩表

GTE127單作用執行器輸出力矩表

GT127氣動執行器通用選型表

以上選型僅為參考，定貨時請提供具體參數：1：所配閥門類型(球閥、蝶閥)2：閥門密封形式(軟密封、204硬密封)3：球閥為幾通球閥(二通、L型三通、T型三通、四通球閥)4：球閥的球芯形狀(V型、O型)5：介質壓力6：是否配附件(電磁閥、空氣過濾器、回訊器)。
