產品簡介

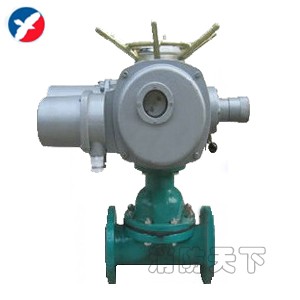

 G941F電動隔膜閥簡介
       電動隔膜閥用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有氟塑料，適用于介質溫度小于120℃的管路系統。
G941F電動隔膜閥結構特點與原理
1.電動隔膜閥由閥體、閥蓋、閥桿、閥瓣、隔膜、電動裝置等組成。
2.電動隔膜閥的啟閉是由電動裝置的連接軸驅動閥桿螺母，使閥桿作軸向運動時，帶動閥瓣升降而達到的。
3.當需恢復電動操作時，必須將“切換手柄”轉換至刻有電動標記的位置上，方可進行電動操作。
4.電動襯膠隔膜閥可根據不同的襯里材質，適用于不同溫度下的一般腐蝕性流體管路上作為控制介質流動的啟閉機構。
5.當電源發生故障而中斷時，且閥門急需啟閉的緊急狀況下，首先應將“手—電動切換手柄”轉換至刻有手動標記的位置上，然后可通過旋轉手輪使閃門啟閉。當順時針方向旋轉時，閥門即可關閉；反之則開啟。

G941F電動隔膜閥主體材料


名稱	材料
閥體	灰鑄鐵、不銹鋼、碳鋼/襯膠/襯氟
閥蓋	灰鑄鐵、碳鋼
閥瓣	灰鑄鐵、碳鋼
電動裝置	組合件
隔膜	氟塑料
閥桿	碳鋼

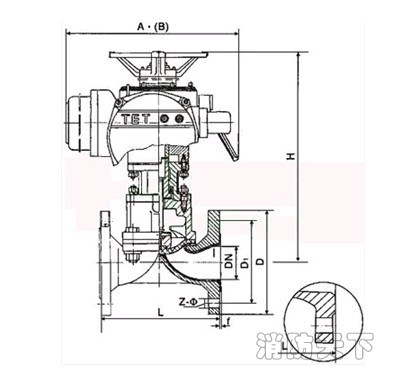

G941F電動隔膜閥外形結構圖及連接尺寸


公稱 通徑	公稱 壓力（MPa）	工作 壓力（MPa）	L	D	D1	Z-Φ	f	H1	A（長）	B（寬）	重量
DN											（Kg）
20	1.6	1.6	117	105	75	4—14	2	320	395	168	20
25			127	115	85	4—14	2	343			20.5
32			146	140	100	4—18	2	348			22
40			159	150	110	4—18	2	366			23.5
50			190	165	125	4—18	2	366			27.5
65	1	1	216	185	145	4—18	2	435	526	470	67
80			254	200	160	8—18	2	455			74.5
100			305	220	180	8—18	2	560			86.5
125			356	250	210	8—18	3	583			104
150			406	285	240	8—22	3	647			143
200		0.6	521	340	295	8—22	3	716			229

G941F電動隔膜閥訂貨必讀
1、①名稱型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式⑧是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司訂購。
