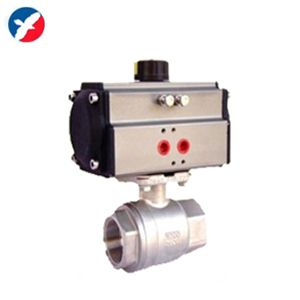

Q611F氣動二片式球閥簡介
       氣動二片式球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、醋酸等多種介質。

Q611F氣動二片式球閥產品特點



二、Q611F氣動二片式球閥主要連接尺寸及重量

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280

三、Q611F氣動二片式球閥主要零件材料

序號NO.	零件名稱	材質
		不銹鋼	碳鋼
1	閥體	不銹鋼CF8M	碳鋼WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	閥蓋	不銹鋼CF8M	碳鋼WCB
4	球體	不銹鋼SS316	不銹鋼SS304
5	閥桿	不銹鋼SS316	不銹鋼SS316
6	螺母	不銹鋼SS304	FCD45
7	墊圈	不銹鋼SS304	FCD45
8	手柄套	塑料	塑料
9	手柄	不銹鋼SS304	不銹鋼SS304
10	閥桿螺母	不銹鋼SS304	B7
11	墊圈	不銹鋼SS304	不銹鋼SS304
12	填料壓蓋螺母	不銹鋼SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
14	止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
16	螺栓	不銹鋼SS304	B8

Q611F氣動二片式球閥主要連接尺寸
如需詳細參數敬請來電咨詢！

相關鏈接

Q911F電動二片式球閥

Q611F氣動三片式球閥

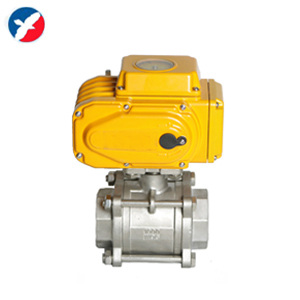

Q911F電動三片式球閥

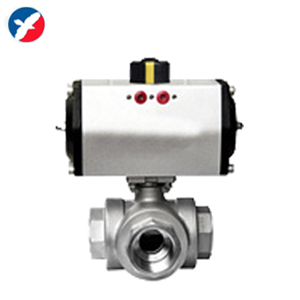

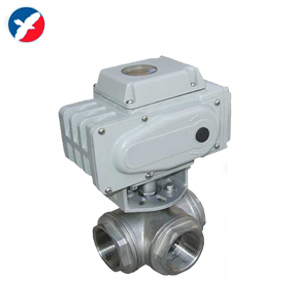

Q614/615F氣動內螺紋三通球閥	Q911F電動三片式球閥	Q914/915F電動內螺紋三通球閥	YQ642F/Y氣動Y型三通球閥
