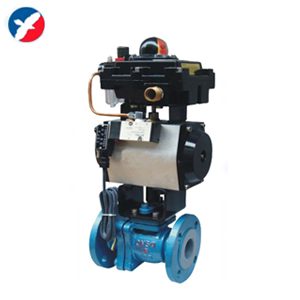

■ Q641F46氣動襯氟球閥概述

           氣動襯氟球閥，由氣動活塞式執行機構和O型襯氟球閥組成。
閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。
主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。

■ Q641F46氣動襯氟球閥閥體

型    式：直通鑄造球型閥
公稱通徑：15～300mm
公稱壓力：PN1.0、1.6Mpa
法蘭標準：JB/T79.1-94、79.2-94等
材    料：ZG230-450襯F46
上閥蓋：與閥體一起鑄造
工作溫度：-40～+150℃；
壓蓋型式：螺栓壓緊式
填    料：聚四氟乙烯填料

■ Q641F46氣動襯氟球閥內組件

閥芯型式：球型閥芯
閥芯材料：2Cr13襯F46
流量特性：近似等百分比
額定行程：全開90°

■ Q641F46氣動襯氟球閥執行機構

型    式：AT/SR、AW/AWS、GTD/GTE雙作用、單作用活塞式執行機構
供氣壓力：0.3～0.8Mpa
氣源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞
環境溫度：-30～+70℃

■ Q641F46氣動襯氟球閥作用型式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

■ Q641F46氣動襯氟球閥附件

定位器(YT1000型)、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構

■ Q641F46氣動襯氟球閥主要連接尺寸

詳細參數敬請來電咨詢！

相關鏈接

D971F46電動襯氟蝶閥

D671F46氣動襯氟蝶閥

Q941F46電動襯氟球閥

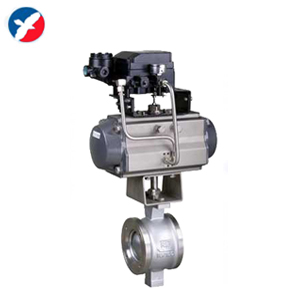

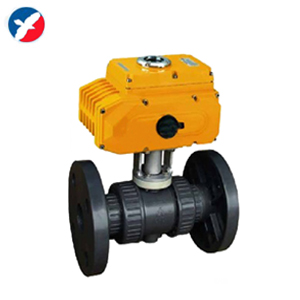

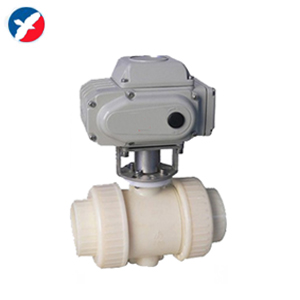

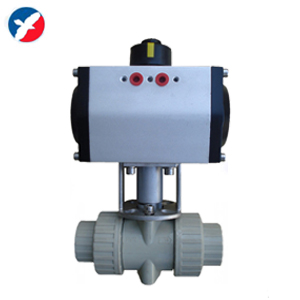

Q941S電動雙由令法蘭球閥	Q911G電動PP球閥	Q611G氣動PP球閥	VQ670H氣動V型調節球閥
