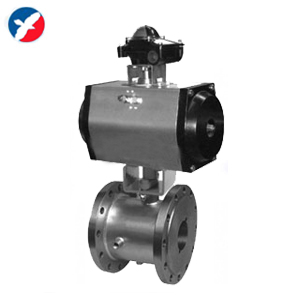

一、BQ641F\PPL\H氣動保溫球閥概述

        氣動保溫球閥有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏,密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

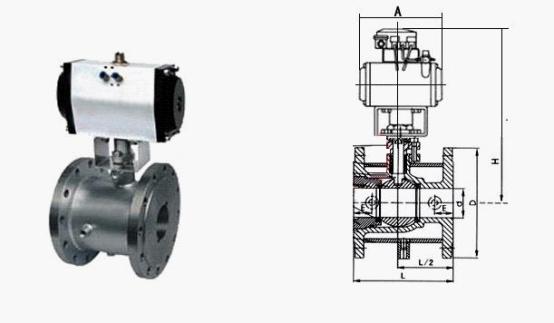

二、BQ641F\PPL\H氣動保溫球閥結構尺寸圖



三、BQ641F\PPL\H氣動保溫球閥技術參數和性能

GTD/ATD氣動執行機構技術參數		閥 體 參 數
類 型	雙作用活塞式、彈簧復位式	公稱通徑	DN15～200mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6、2.5、4.0、6.4MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	不銹鋼
	單作用：7N·M～2668N·M	閥體材質	球墨鑄鐵、碳鋼、304/316/316L不銹鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	304/316/316L不銹鋼
	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	PTFE、PPL、金屬密封
動作范圍	0～90°±5°	溫 度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
接口螺紋	GTD40～GTD83/ATD50～ATD88 G1/8″	適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
	GTD110～GTD350/ATD100～200 G1/4″
閥位信號	定位器：4～20mA/回信器：全開全關信號	特 點	連線簡單，結構緊湊、阻力小、動作穩定

四、BQ641F\PPL\H氣動保溫球閥外形尺寸

公稱通徑DN	L	L1	H	D	D1	執行器型號
壓力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	僅供參考
15	130	140	182	95	65	ATD-50
20	140	140	186	105	75	ATD-50
25	150	158	208	115	86	ATD-63
32	165	158	212	136	100	ATD-63
40	180	210	269	146	110	ATD-75
50	200	248	295	160	125	ATD-88
65	220	248	306	180	145	ATD-88
80	250	268	329	195	160	ATD-100
100	280	345	384	215/230	180/190	ATD-125
125	320	410	420	245/270	210/220	ATD-145
150	360	438	440	280/300	240/250	ATD-160
200	400	487	506	335/360	295/310	ATD-190

五、BQ641F\PPL\H氣動保溫球閥訂貨說明
1、氣動執行器類型：雙作用、單作用。
2、介質類型、溫度、壓力。
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構。
氣動閥門氣動球閥氣動蝶閥氣動閘閥氣動截止閥氣動元件氣動執行器

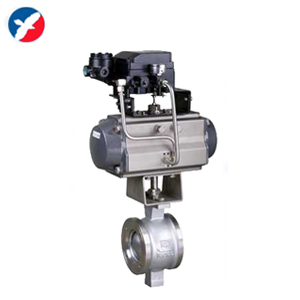

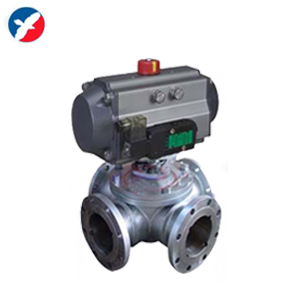

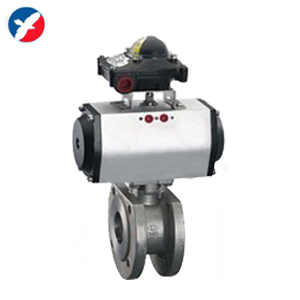

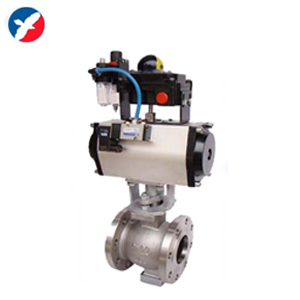

VQ670H氣動V型調節球閥	VQ640F氣動V型法蘭球閥	Q671F氣動對夾球閥	Q646F氣動四通球閥
