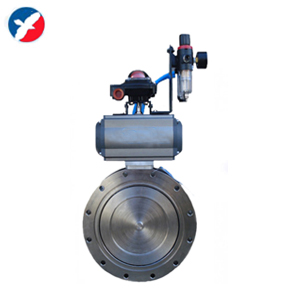

GIQ氣動高真空蝶閥產品詳細說明：

GIQ氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。

GIQ氣動高真空蝶閥適用介質：

空氣及非腐蝕性氣體。

GIQ氣動高真空蝶閥主要技術性能：

適用范圍(Pa)	105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-6
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
氣源壓力（MPa）	0.4～0.6
法蘭標準	JB919
安裝位置	任意
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：閥位指示器 特殊指定：微動開關；智能型4～20mA
氣缸可選	標準出廠：雙作用式 特殊指定：單作用式（有彈簧返回） 可選常開或常閉

GIQ氣動高真空蝶閥連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	H	A	L	W	n-ΦC
GIQ-25B	25	70	55	170	22	140	92	4-Φ7
GIQ-32B	32	78	64	173
GIQ-40B	40	85	70	194		164	105
GIQ-50B	50	110	90	205				4-Φ9
GIQ-63B	63	130	110	218	26
GIQ-80B	80	145	125	248	30	190	124
GIQ-100B	100	170	145	260				4-Φ12
GIQ-125B	125	195	170	273	35
GIQ-150B	150	220	195	332		247	140	8-Φ12
GIQ-200B	200	275	250	386	40	302	165
GIQ-250B	250	330	300	466	45	372	198
GIQ-300B	300	380	350	535	55	432	225	8-Φ14
GIQ-400B	400	500	465	631	60	518	243	8-Φ18

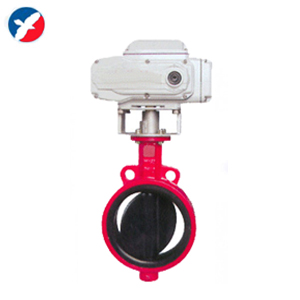

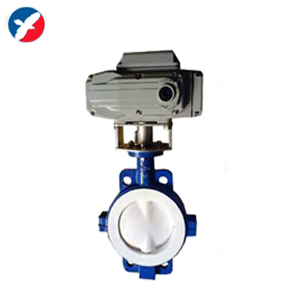

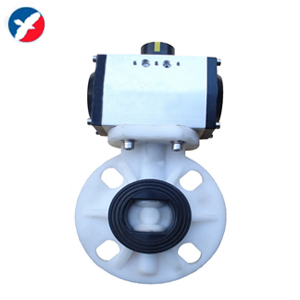

FD971X電動耐磨蝶閥	D971F46電動襯氟蝶閥	D671G氣動塑料蝶閥PP	D641X氣動水泥蝶閥
