電動法蘭三通球閥采用JW系列回轉式角行程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的(4-20mA、或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。三通球閥是綜合國內外先進技術而開發的新型三通切換型調節閥。標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。

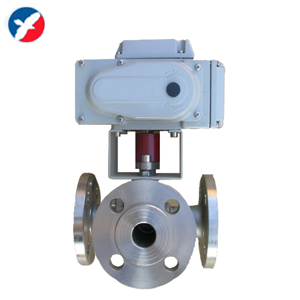

Q944/Q945F電動法蘭三通球閥簡述
1．電動三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2．兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉(如流向圖A)
3．四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流(如流向圖B)。
4．T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
5．三通球閥的主要產品系列：如流向圖所示選擇工況；A圖L型、B圖T型(1-4)
Q944/Q945F電動法蘭三通球閥性能規范
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 流量系系數KV | 17 | 33 | 62 | 95 | 146 | 232 | 350 | 439 | 810 | 1205 | 1912 | ||
| 公稱壓力PN(MPa) | 1.6、2.5、4.0、6.4 | ||||||||||||
| 球芯轉角 | 0~90° | ||||||||||||
| 球芯型式 | L型或T型 | ||||||||||||
| 流量特性 | 快開式或比例調節式 | ||||||||||||
| 連接形式 | 法蘭式、管螺紋式(G") | ||||||||||||
| 電動執行機構 | 型號 | JM系列 | |||||||||||
| 電源電壓 | AC220V、AC380V、DC24V | ||||||||||||
| 作用形式 | 開關型/調節型(隔爆型) | ||||||||||||
| 調節型 | 信號范圍 | 0～10mA、4～10mA 、1-5VDC | |||||||||||
| 開關型 | 電信號 | AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號 | |||||||||||
Q944/Q945F電動法蘭三通球閥連接尺寸和外形 PN1.6MPa
| 型號 | 公稱通徑 DN(mm) |
尺寸 | |||||||||
| L | L2 | D | D1 | D2 | b | f | Z-d | H | W | ||
| Q44F-16C (P) (R) |
15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
| 20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | |
| 25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
| 40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
| 50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 220 | |
| 65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 240 | |
| 80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 270 | |
| 100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 350 | |
| 125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 500 | |
| 150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 600 | |
| 200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1000 | |
| 250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1400 | |
| 300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 1800 | |
 |
 |
 |
 |

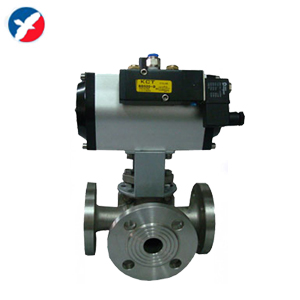

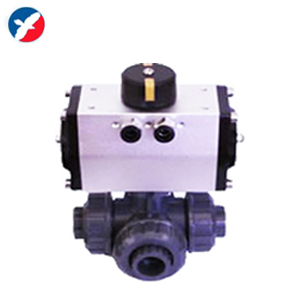

| Q614/615S氣動塑料三通球閥 |

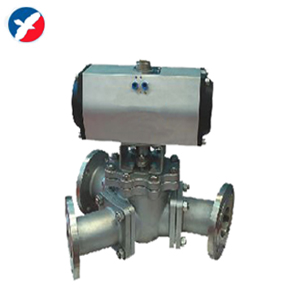

YQ642F/Y氣動Y型三通球閥 |

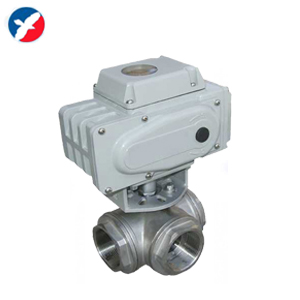

Q644F氣動法蘭三通球閥 | Q914/915F電動內螺紋三通球閥 |
