“ 腳手架工程”

施工方案

專項方案問題

日常現象：

未編制專項施工方案或未按規定審核、審批或專項方案套現

防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：

• 扣件式鋼管腳手架施工前，應按本規范的規定對其結構構件與立桿地基承載力進行設計計算，并應編制專項施工方案。

《危險性較大的分部分項工程安全管理辦法》中要求：

• 專項方案應由施工單位技術部門組織本單位施工技術、安全、質量等部門的專業技術人員進行審核。經審核合格的， 由施工單位技術負責人簽字。實行施工總承包的，專項方案應由總承包單位技術負責人及相關專業承包單位技術負責人簽字。

• 不需專家論證的專項方案，經施工單位審核合格后報監理單位，由由項目總監理工程師審核簽字。

• 超過一定規模的危險性較大的分部分項工程專項方案應當由施工單位組織召開專家認證會。實行施工總承包的，由施工總承包單位組織召開專家認證會。

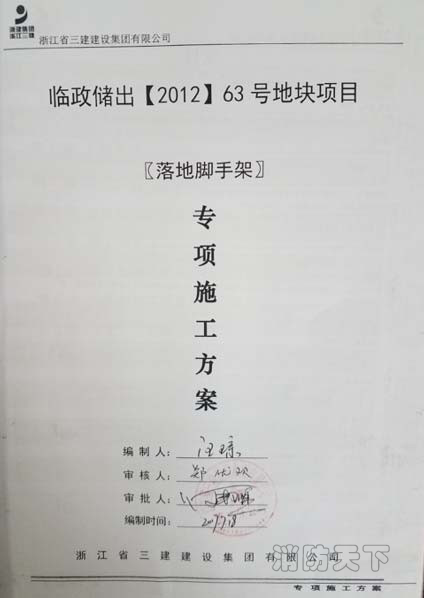

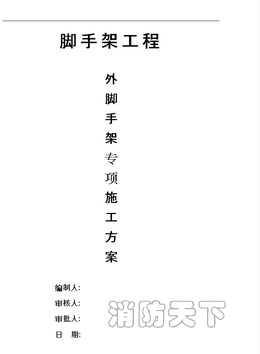

1、腳手架專項方案的審核和審批

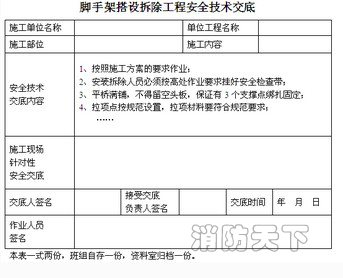

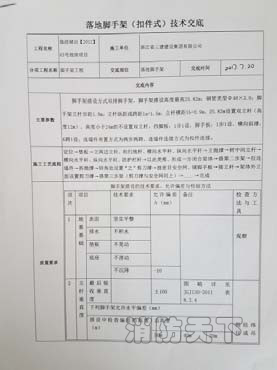

架體搭設交底問題

日常現象：

架體搭設前未交底到實際操作人員或交底沒有文字記錄

防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：

• 腳手架搭設前，應按專項方案向施工人員進行交底。

《危險性較大的分部分項工程安全管理辦法》中要求：

•  專項方案實施前，編制人員或項目技術負責人應當向現場管理人員和作業人員進行安全技術交底。

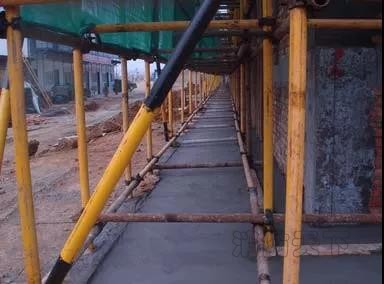

1、正確案例

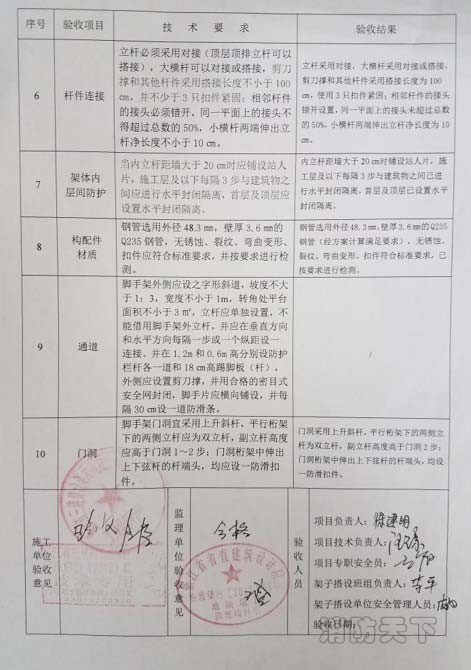

架體搭設驗收問題

日常現象：

架體搭設未在特殊階段進行檢查和驗收

防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：

• 腳手架及其地基基礎應在下列階段進行檢查與驗收：

  1、基礎完工后腳手架搭設前；

  2、作業層上施加荷載前；

  3、每搭設 6m-8m 高度后；

  4、達到設計高度后；

  5、遇有六級強風及以上風或大雨后，凍結地區解凍后；

  6、停用超過一個月。

1、正確案例

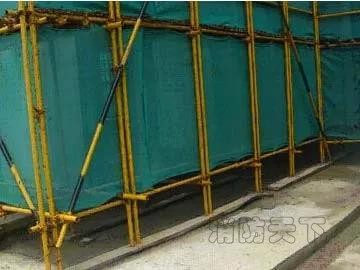

腳手架基礎

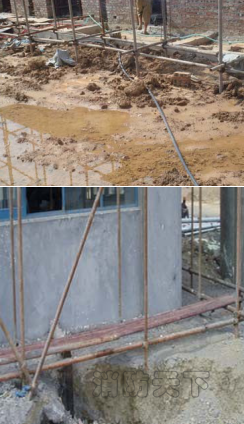

外架基礎問題

日常現象：

外架基礎未平整硬化、下沉

防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：

• 腳手架地基與基礎的施工，應根據腳手架所受荷載、搭設高度、搭設場地土質情況與現行國家標準《建筑地基基礎工程施工質量驗收規范》 GB 50202 的有關規定進行。

• 壓實填土地基應符合現行國家標準《建筑地基基礎設計規范》GB 50007 的相關規定；灰土地基應符合現行國家標準《建筑地基基礎工程施工質量驗收規范》 GB 50202 的相關規定。

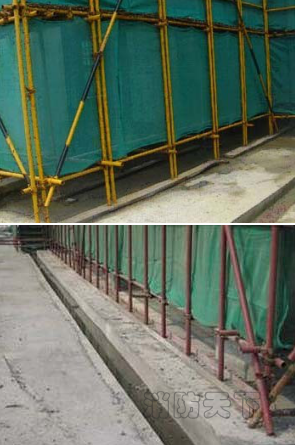

1、正確案例

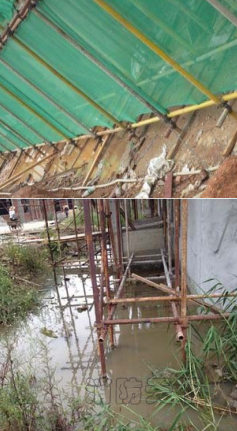

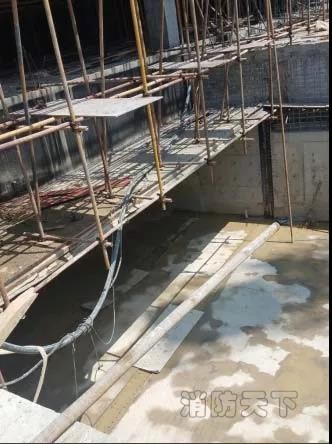

外架積水問題

日常現象：

外架基礎積水

防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：

• 應清除搭設場地雜物，平整搭設場地，并應使排水暢通。

• 立桿墊板或底座底面標高宜高于自然地坪 50mm-100mm。

1、正確案例

立桿

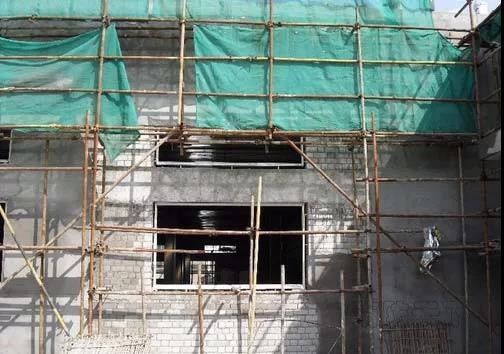

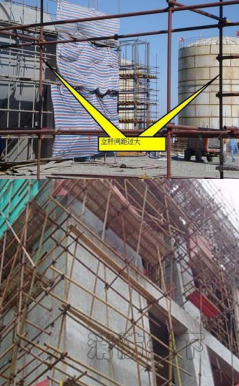

立桿間距問題

日常現象：

立桿間距未按設計要求設置、轉角處立桿缺失

防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：

• 當腳手架的步距、立桿縱距、立桿橫距和連墻件間距有變化時，除計算底層立桿段外，還必須對出現最大步距或最大立桿縱距、立桿橫距、連墻件間距等部位的立桿段進行驗算。

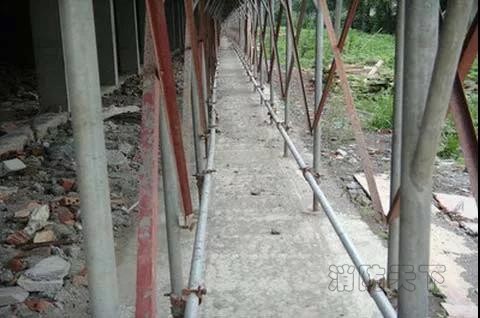

1、正確案例

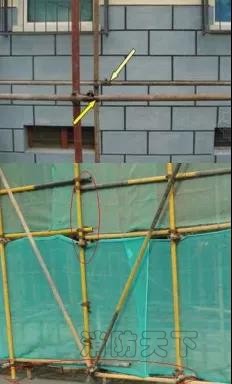

立桿接頭問題

日常現象：

立桿接頭在搭設過程中隨意接長

防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：

• 單排、雙排與滿堂腳手架立桿接長除頂層頂步外，其余各層各步接頭必須采用對接扣件連接。

• 腳手架立桿的對接、搭接應當記住立桿采用對接接長時，立桿的對接扣件應交錯布置，兩根相鄰立桿的接頭不應設置在同步內，同步內隔一根立桿的兩個相隔接頭在高度方向錯開的距離不宜小于 500mm；各接頭中心至主節點的距離不宜大于步距的 1/3。

• 當立桿采用搭接接長時，搭接長度不應小于 1m，并應采用不少于 2 個旋轉扣件固定。端部扣件蓋板的邊緣至桿端距離不應小于 100mm。

1、正確案例

外架搭設問題

日常現象：

外架立桿底部懸空

防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：

• 地基應無積水，底座應無松動， 立桿應無懸空；

1、正確案例

縱向水平桿

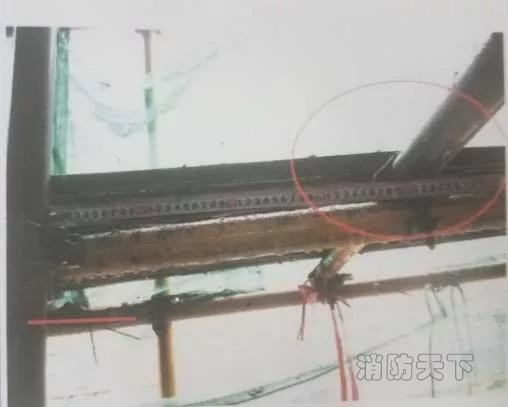

縱向水平桿連接問題

日常現象：

縱向水平桿連接不規范

防治措施：《建筑施工安全管理規范》中要求：

• 水平桿設置應符合縱向水平桿應設置在立桿內側，單根桿長度不小于 3 跨。

• 縱向水平桿宜采用對接扣件連接或搭接，兩根相鄰縱向水平桿的接頭不應設置在同步或同跨內；不同步或不同跨兩個相鄰接頭在水平方向錯開的距離不應小于 500mm；各接頭中心至最近主節點的距離不應大于縱距的1/3。

• 搭接長度不應小于 1m，應等間距設置 3 個旋轉扣件固定，端部扣件蓋板邊緣至搭接縱向水平桿桿端的距離不應小于 100mm。

1、正確案例

橫向水平桿

橫向水平桿放置問題

日常現象：

橫向水平桿不在主節點上

防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：

• 主節點處必須設置一根橫向水平桿，用直角扣件口接且嚴禁拆除。

• 主節點處各扣件中心點相互距離a≤150mm。

1、正確案例

掃地桿

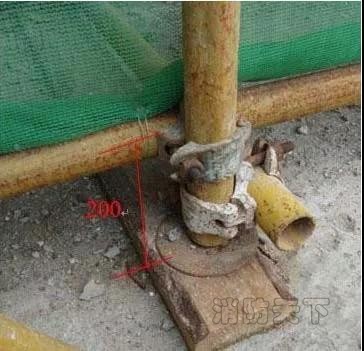

掃地桿設置問題

日常現象：

掃地桿設置距地面高度大于 200mm

防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：

• 腳手架必須設置縱、橫向掃地桿。縱向掃地桿應采用直角扣件固定在距離鋼管底端不大于 200mm 處的立桿上。橫向掃地桿應采用直角扣件固定在緊靠縱向掃地桿下方的立桿上。

1、正確案例

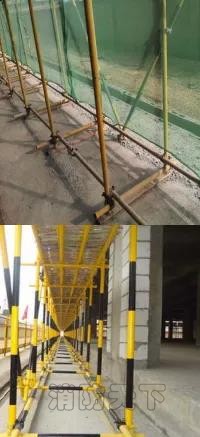

橫向掃地桿設置問題

日常現象：

橫向掃地桿設置位置錯誤

防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：

• 腳手架必須設置縱、橫向掃地桿。縱向掃地桿應采用直角扣件固定在距鋼管底端不大于 200mm 處的立桿上。橫向掃地桿應采用直角扣件固定在緊靠縱向掃地桿下方的立桿上。

1、正確案例

橫向掃地桿問題

日常現象：

橫向掃地桿缺失

防治措施：《建筑施工扣件式鋼管腳手架安全技術規范》中要求：

• 腳手架必須設置縱、橫向掃地桿。縱向掃地桿應采用直角扣件固定在距鋼管底端不大于 200mm 處的立桿上。橫向掃地桿應采用直角扣件固定在緊靠縱向掃地桿下方的立桿上。

1、正確案例
