Z41H鍛鋼法蘭閘閥

　　鍛鋼閥門常常忽視注脂量的問題。注脂槍加油后，操作人員低溫截止閥選擇閥門和注脂聯結方式后，進行注脂作業。存在著二鍛鋼閘閥種情況：一方面注脂量少注脂不足，密封面因缺少潤滑劑而加快磨損。另一方面注脂過量，造成浪費。在于沒有根據閥門類型類別，對不同的閥門密封容量進行精確的計算。可以以閥門尺寸和類別算出密封容量，再合理的注入適量的潤滑脂。

Z41H鍛鋼法蘭閘閥產品采用標準

結構形式	栓接閥蓋明桿支架結構
驅動方式	手動
設計標準	API602、BS5352
結構長度	ASME B16.10
連接法蘭	ASME B16.5
試驗和檢驗	API 598

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

Z41H鍛鋼法蘭閘閥主要零件材料

序號 NO.	材質	材質
1	法蘭	ASTM A105 ASTM A182-F11、F22、F5、F9 ASTM A182-F304、F316、F321、F304L、F316L
2	閥體	ASTM A105 ASTM A182-F11、F22、F5、F9 ASTM A182-F304、F316、F321、F304L、F316L
3	閥座	ASTM A105 ASTM A182-F11、F22、F5、F9 ASTM A182-F304、F316、F321、F304L、F316L
4	閘板	ASTM A105 ASTM A182-F11、F22、F5、F9 ASTM A182-F304、F316、F321、F304L、F316L
5	閥桿	ASTM A182Gr.F6a、ASTM A182F22 ASTM A182-F304、F316、F321、F304L、F316L
6	墊片	柔性石墨+不銹鋼
7	閥蓋	ASTM A105 ASTM A182-F11、F22、F5、F9 ASTM A182-F304、F316、F321、F304L、F316L
8	螺栓	ASTM A193-B7、A320-B8、F321、F304L、F316L
9	填料	柔性石墨G
10	填料壓套	ASTM A182Gr.F6a、ASTM A182F22 ASTM A182-F304、F316、F321、F304L、F316L
11	填料壓蓋	ASTM A216-WCB ASTM A351-CF8、CF8M、CF8C、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	ASTM A47-32510

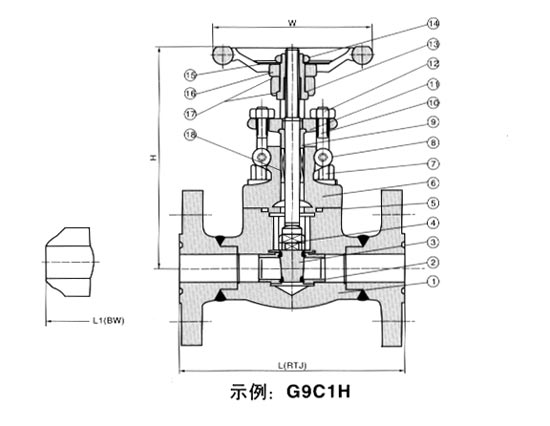

Z41H鍛鋼法蘭閘閥主要外形尺寸及重量

型號:（Hs、Ps）Z11H、（Hs、Ps）Z11y、（Hs、Ps）Z41H、（Hs、Ps）Z41y、（Hs、Ps）Z61H、（Hs、Ps）Z11Y

Class		150					300					600
DN		L		H^①	w	重量（kg）	L		H^①	W	重量（kg）	L		H^①	W	重量（kg）
mm	in	RF	RTJ	H^①	w	重量（kg）	RF	RTJ	H^①	W	重量（kg）	RF	RTJ	H^①	W	重量（kg）
15	¹/₂	108	119	160	100	4.5	140	151	160	100	4.8	165	163.5	160	100	5.8
20	³/₄	117.5	130	165	100	5.1	152.5	165	165	100	6.2	190.5	190.5	165	100	7.5
25	1	127	140	192	125	8.5	165	178	192	125	9.4	216	216	192	125	10.3
32	1¹/4	140	153	220	160	11.5	178	191	220	160	14.2	229	229	220	160	16.3
40	1¹/2	165	178	245	160	11.2	190.5	203	245	160	15.5	241	241	245	160	17.5
50	2	178	216	285	180	20	216	232	285	180	23.5	292	295	285	180	28.4

注:^①H為閥門全開時的高度.

訂貨須知：

一、①Z41H鍛鋼法蘭閘閥產品名稱與型號②Z41H鍛鋼法蘭閘閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定Z41H鍛鋼法蘭閘閥型號，請按Z41H鍛鋼法蘭閘閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
