浮球式快速排氣閥KP-10，KP-10供應，KP-10圖片
產品型號：KP-10
產品口徑：DN25-200
產品壓力：0.6-2.5MPa
產品材質：鑄鐵、鑄鋼等
1.【浮球式快速排氣閥】簡介：
本產品用于管路上的最高點或有閉氣的地方，來排除管內的氣體來疏通管道，如不裝排氣閥，管道隨時出現氣阻，是管道出水容量達不到設計要求。其次：管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
2.【浮球式快速排氣閥】作用原理：
當水進入管內時，浮球停在球桶下部進行大量排氣，當氣排完時，水進入閥內通過球桶把球浮起到關閉，停止排氣，管道在正常運轉時自然會產生少量氣體，這時氣體會集中到管內上部到相當程度，閥內水下降，浮球順水下降氣體從小孔排出。如出現停電停泵，管內水流空時，隨時出現負壓，浮球順水下降，打開小孔帶動大孔進行大量補氣確保管道安全。
3.【浮球式快速排氣閥】技術參數：
◆工作壓力：1.0Mpa
◆介質：清水
◆使用溫度：常溫
◆閥體：HT200
◆密封材料：丁晴橡膠
注：排氣閥在使用過程中壓力不能低于0.1Mpa,如低于0.1Mpa排氣閥容易漏水。必須配一只閥門作為檢修用。
根據管道大小配用表，僅作參考
| 規格 |
25 |
50 |
80 |
100 |
150 |
200 |
| 輸送管道 |
100-250 |
300-450 |
500-700 |
800-1000 |
1200-1400 |
1600-1800 |

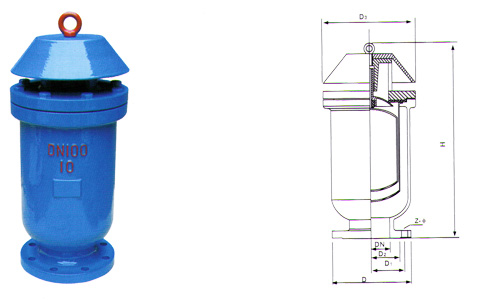

4.【浮球式快速排氣閥】外形尺寸表
|
公稱通徑
DN(mm)
|
D |
D1 |
D2 |
D3 |
H |
Z-∮d |
| 25 |
115 |
85 |
67 |
160 |
335 |
4-14 |
| 50 |
160 |
125 |
102 |
170 |
340 |
4-14 |
| 80 |
195 |
160 |
138 |
228 |
459 |
4-18 |
| 100 |
215 |
180 |
158 |
245 |
515 |
8-18 |
| 150 |
280 |
240 |
212 |
330 |
620 |
8-23 |
| 200 |
335 |
295 |
268 |
380 |
730 |
8-23 |
