1、說明

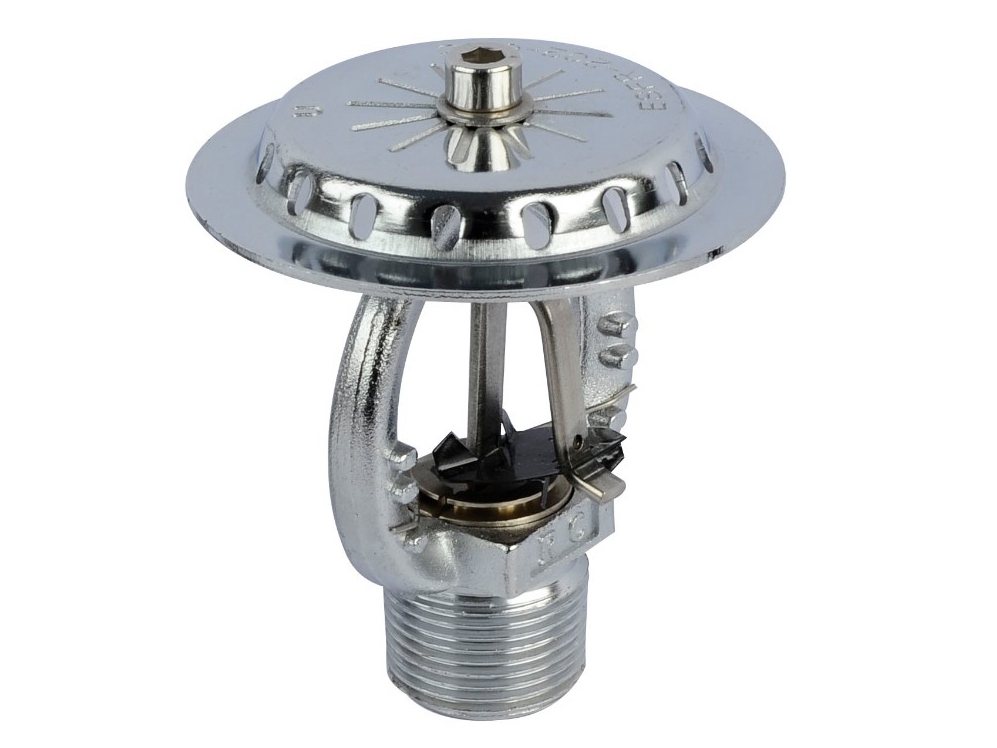

ESFR-202/68℃ U（K=202）早期抑制快速響應直立型灑水噴頭是采用易熔合金焊接件為感溫元件的灑水噴頭，該噴頭具有K=202的流量系數和特殊設計的濺水盤，使噴頭噴出大直徑、高能量水滴并在其下方形成半球體狀水流。這種特性使水滴在冷卻由火災早期形成的熱空氣的同時能穿透火焰，直接冷卻燃燒體，因此該噴頭對保護高貨垛倉庫具有特殊的優勢。

該噴頭主要用于保護大多數覆膜封裝或無覆膜封裝的普通材料，包括紙箱包裝的非發泡類塑料等貨品，貨品最大堆高為9.1m,屋面板最大高度為10.7m.也可用于圓筒狀包裝紙制品倉庫和橡膠輪胎倉庫的保護。

該直立型噴頭熱敏元件中心線離屋面板的最大距離為330mm,最小距離為102mm.

當發生火災并達到動作溫度時，易熔合金焊接層熔斷，易熔連接組件分離，啟動噴頭灑水。

產品標準：GB5135.9-2006《自動噴水滅火系統第9部分：早期抑制快速響應（ESFR）噴頭》

2、技術性能

1） 型號：ESFR-202/68℃ U.

2） 公稱口徑：φ20mm,連接螺紋R3/4″，供水支管≥DN50.

3） 流量特性系數：K=202.

4） 額定工作壓力：1.2MPa.

5） 動作溫度：68℃。

6） 安裝形式：直立型

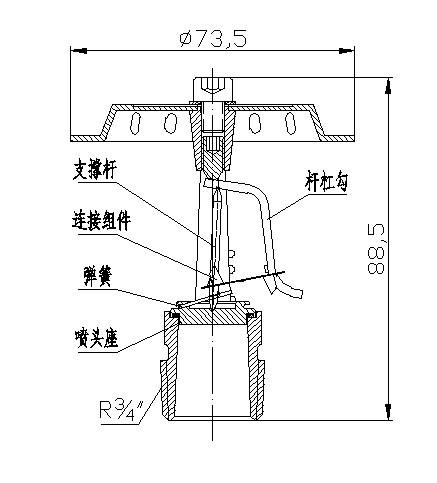

7） 產品結構及外形尺寸：
