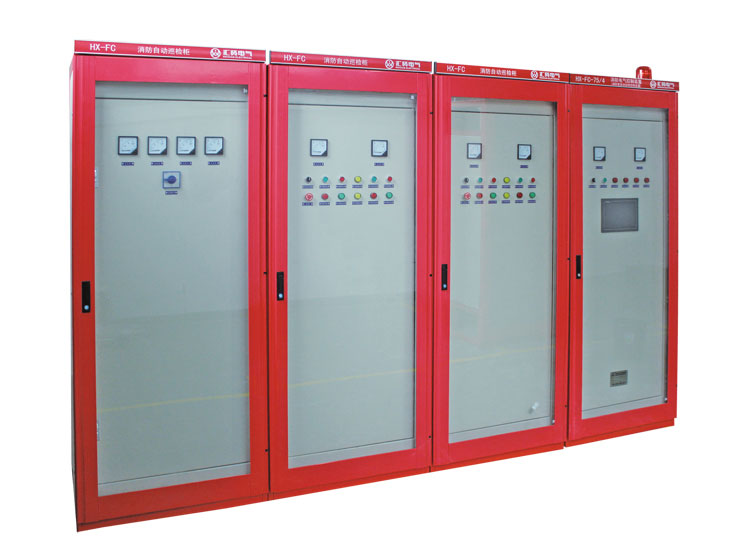

標準型

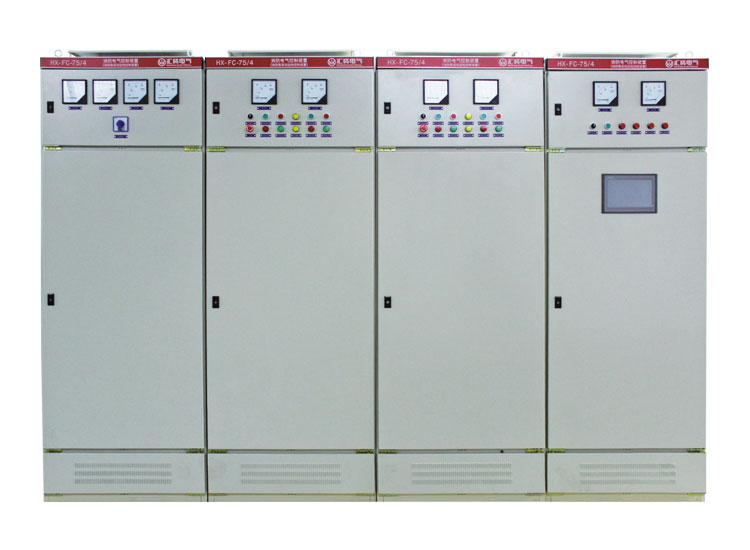

GGD型

一、概述

　　隨著城市的快速發展，各種高層建筑日益增多，由于高層建筑在發生火災時逃生難、滅火難等因數，很多高樓失火因煙熏造成很大的人員傷亡，根據國家新出臺消防規定，所有新上的高樓必須配消防成套巡檢柜，以保證出現火災時消防泵、消防排氣100%正常投入使用。由于長期處于閑置狀態，加上泵房的環境潮濕，很容易發生消防泵軸和葉輪銹蝕、銹死和電氣元件不能正常使用的現象，以至發生火災時，消防泵不能正常運轉，無法撲滅火災，危害了人民群眾的生命財產安全。

　　針對消防給水設備存在的問題，根據頒布的行業性強制標準《GA30.2固定消防給水設備的性能要求和實驗方法》明確規定消防泵長期處于非運行狀態和手動巡檢功能，應符合下列要求：

　　1、設備應具備自動和手動巡檢功能，自動巡檢周期應能按需設定。

　　2、消防泵按消防方式逐臺運行，每臺泵運行時間不少于2min。

　　3、設備應能保證在巡檢過程中遇消防信號自動退出巡檢，進入消防運行狀態。

　　4、巡檢中發現故障應有聲、光報警。具有故障記憶功能的設備，記錄故障的類型及故障發生的時間等，應不少于5條故障信息，其顯示應清晰易懂。

　　5、采用工頻方式巡檢的設備，應有防超壓的措施，設巡檢泄壓回路的設備，回路設置應安全可靠。

　　6、采用電動閥門調節給水壓力的設備，所使用的電動閥門應參與巡檢。

　　基于以上要求，采用自動化的控制手段，開發一種在日常生活中能對消防水泵定期進行巡回檢測的智能控制設備，對于保證消防給水設備的正常運行，在火災到來時充分發揮其效用，保證人民生命財產的安全，無疑是必須的，也是可行的。

　　本公司自主研發的集報警、監視、控制、管理于一體的HX-FC型消防巡檢成套柜，該系統適用于生活小區、生產基地、辦公大樓、商場、酒店、學校、機關等中高層大樓。

二、智能消防巡檢成套柜組成部分

雙電源電椌柜

消火栓泵控制柜

噴淋泵控制柜

消防自動巡檢控制柜

三、型號及含義：

HX-FC巡檢柜的型號：

四、安裝形式

落地式（標準配電柜）安裝形式

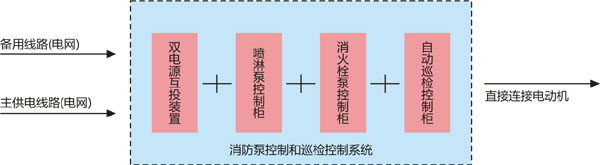

注: 自動巡檢控制柜、雙電源互投裝置、噴淋泵控制柜、消火栓泵控制柜構成消防泵控制和巡檢控制系統。雙電源互投裝置、噴淋泵控制柜、消火栓泵控制柜可根據客戶需要定制。

五、工作條件

電源條件：電壓：380V/220V(±10%);頻率：50HZ（±5%）

環境要求：用于室內，無爆炸性塵埃及腐蝕性氣體，無導電性塵埃（用于戶外時可特殊設）

工作環境溫度：-10℃~+40℃

工作環境濕度: ≦80%RH(不凝露)(特殊情況可特殊設計)
