1 概述

    Acrel-6000電氣火災監控系統是由本公司自主研發的用于接收剩余電流式電氣火災探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控制、管理的工業級硬件/軟件系統。本系統應用于大型商場、生活小區、基礎設施、辦公大樓、商場酒店等區域的消防控制中心，對分散在建筑內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。本系統采用標準的Modbus現場總線將具有通信功能的探測器相互連接起來，當現場保護線路中的被探測參數超過報警設定值時，能發出報警信號、控制信號，能指示報警部位并保存報警信息。本系統所接收的監控報警信號可根據探測器提供的信號種類進行相應的顯示、報警，包括分/合閘、剩余電流故障、過電流故障、電壓故障或溫度、煙霧等報警信號。

2 參照標準

GB14287-2005               《電氣火災監控系統》

GB50045-95（2005年版）     《高層民用建筑設計防火規范》

GB13955-2005               《剩余電流保護裝置安裝與運行》

GB50016-2006               《建筑設計防火規范》

GB 25506-2010              《消防控制室通用技術要求》

3 系統結構

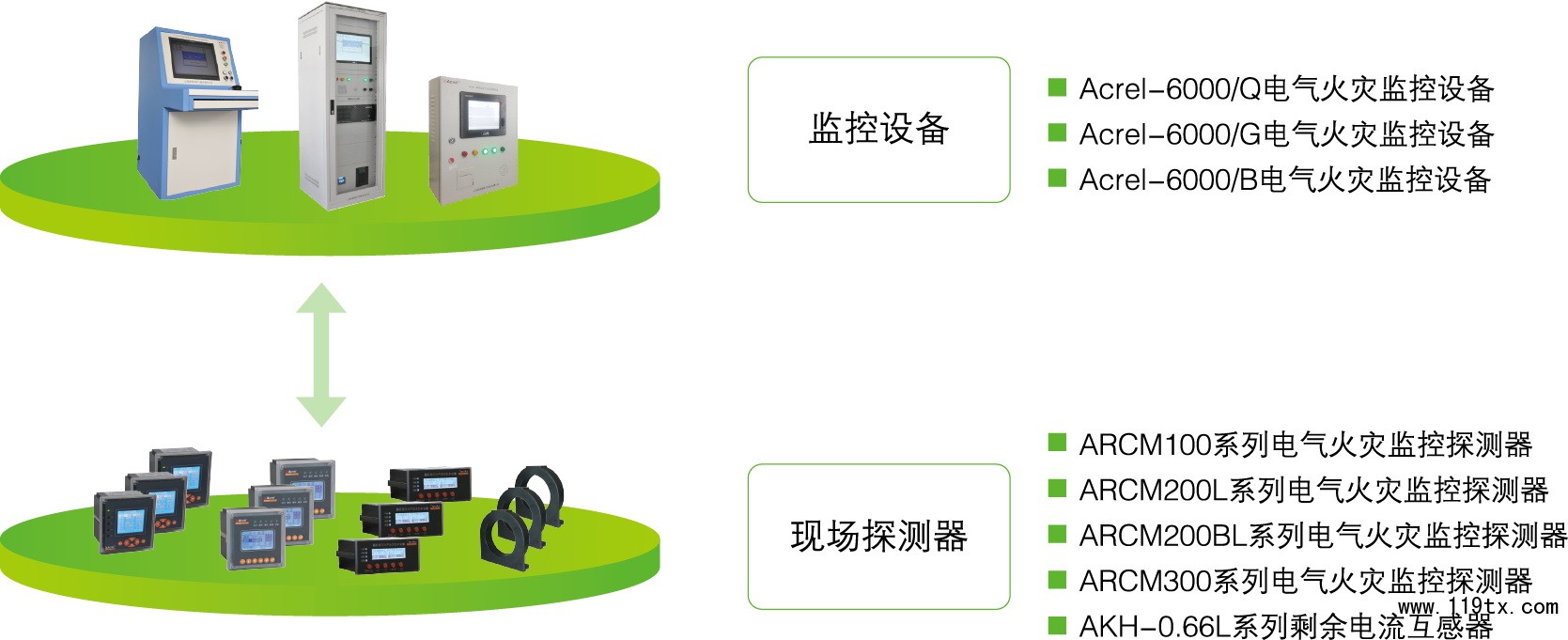

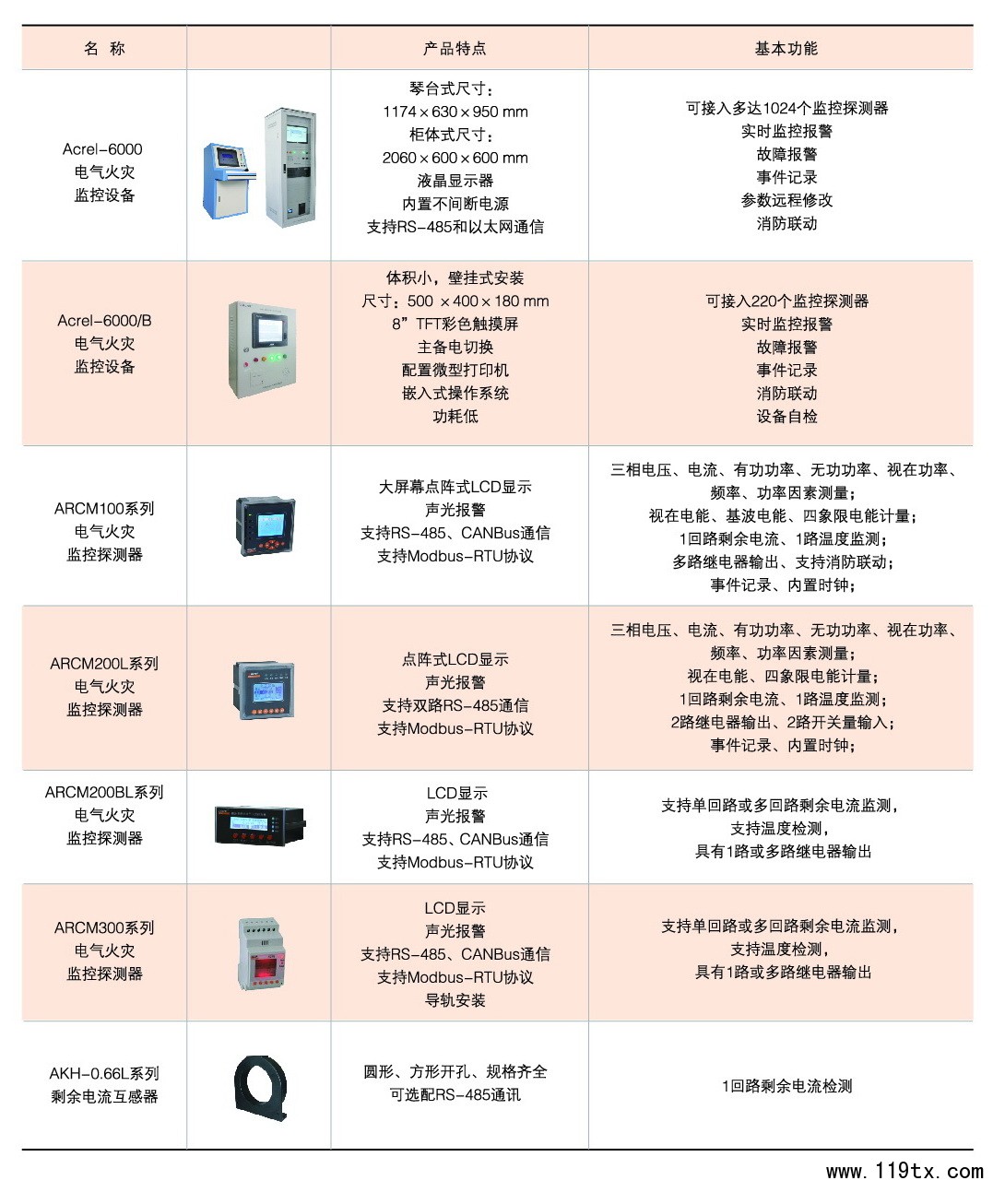

    Acrel-6000電氣火災監控系統采用分層分布、開放式結構設計，主要由監控設備、監控探測器等組成。

    監控設備能接收來自電氣火災監控探測器的報警信號，發出聲光報警信號和控制信號，指示報警部位，記錄并保存報警信息，是系統的管理中心。監控設備具有主、備電源自動切換功能，保證系統的穩定性。

    監控探測器探測被保護線路中的剩余電流、溫度等電氣火災危險參數，并可直接將本地采集的信號處理為數字信號，通過標準通訊協議進行傳輸。提高了信號傳輸過程中的抗干擾能力，提升了系統的可靠性指標。

4系統功能

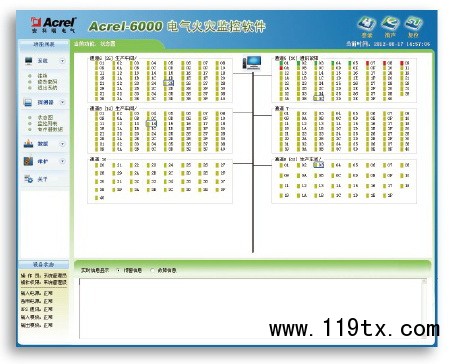

監測顯示功能

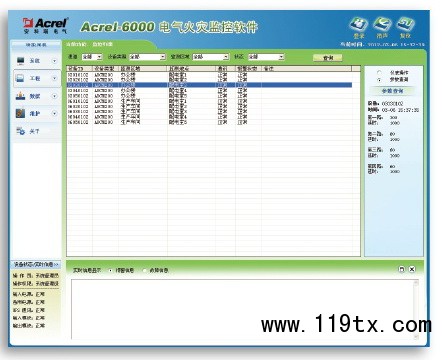

●     能實時監測整個電氣火災監控系統的運行

●     能監測各探測點的剩余電流、溫度、電壓、電流等數值

●     能動態刷新各畫面上的實時運行參數和各探測點的實時狀態

監控、故障報警功能

●     監控設備能接收來自探測器的監控報警信號，并發出聲、光報警信號，同時在顯示屏實時顯示報警類型、部位、報警值

●     監控設備能監測與探測器之間的通訊故障，主電源欠壓、斷電故障，備電短路、斷路故障，控制模塊通訊故障等信息，發生故障后能發出聲、光報警信號，同時在顯示屏實時顯示故障類型、部位，便于用戶及時排查故障

控制管理功能

●     監控設備在報警狀態下有用于控制被保護線路的控制輸出

●     系統支持遠程控制，能對監控探測器進行包括參數整定、分閘、復位、聯動等遠程控制

消防聯動功能

●     可采集消防系統溫感、煙感信號，實現消防聯動功能

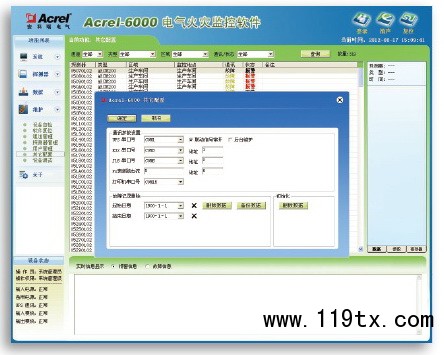

數據采集與管理功能

●     能采集所有監測點的電氣火災監控?cái)?shù)據：包括剩余電流值，溫度等數值

●     能采集所有監測點的電參量數據：包括電壓、電流、功率等數值

●     能采集多功能儀表的電能計量數據，精確記錄負荷

●     采集的數據存入標準數據庫進行統一管理

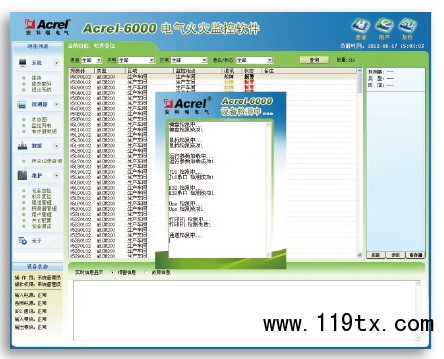

事件記錄與分析功能

●     超大容量事件順序記錄（SOE）功能

●     保存監控、故障報警信息和用戶操作信息，便于用戶進行分析

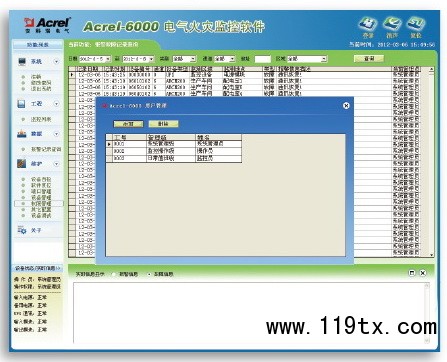

用戶權限管理功能

●     系統通過定義不同級別用戶權限，通過登錄名，密碼及操作權限、實現系統安全穩定運行

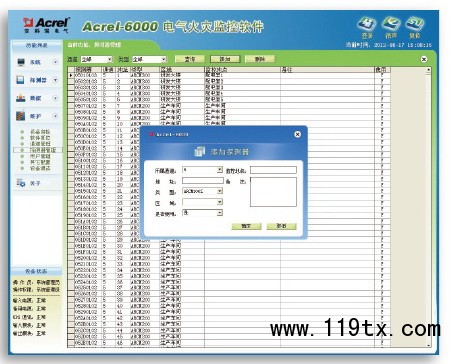

可擴展功能

●     系統的維護、擴充和升級方便

●     可與多種第三方系統無縫集成

●     可支持多種第三方設備接入系統

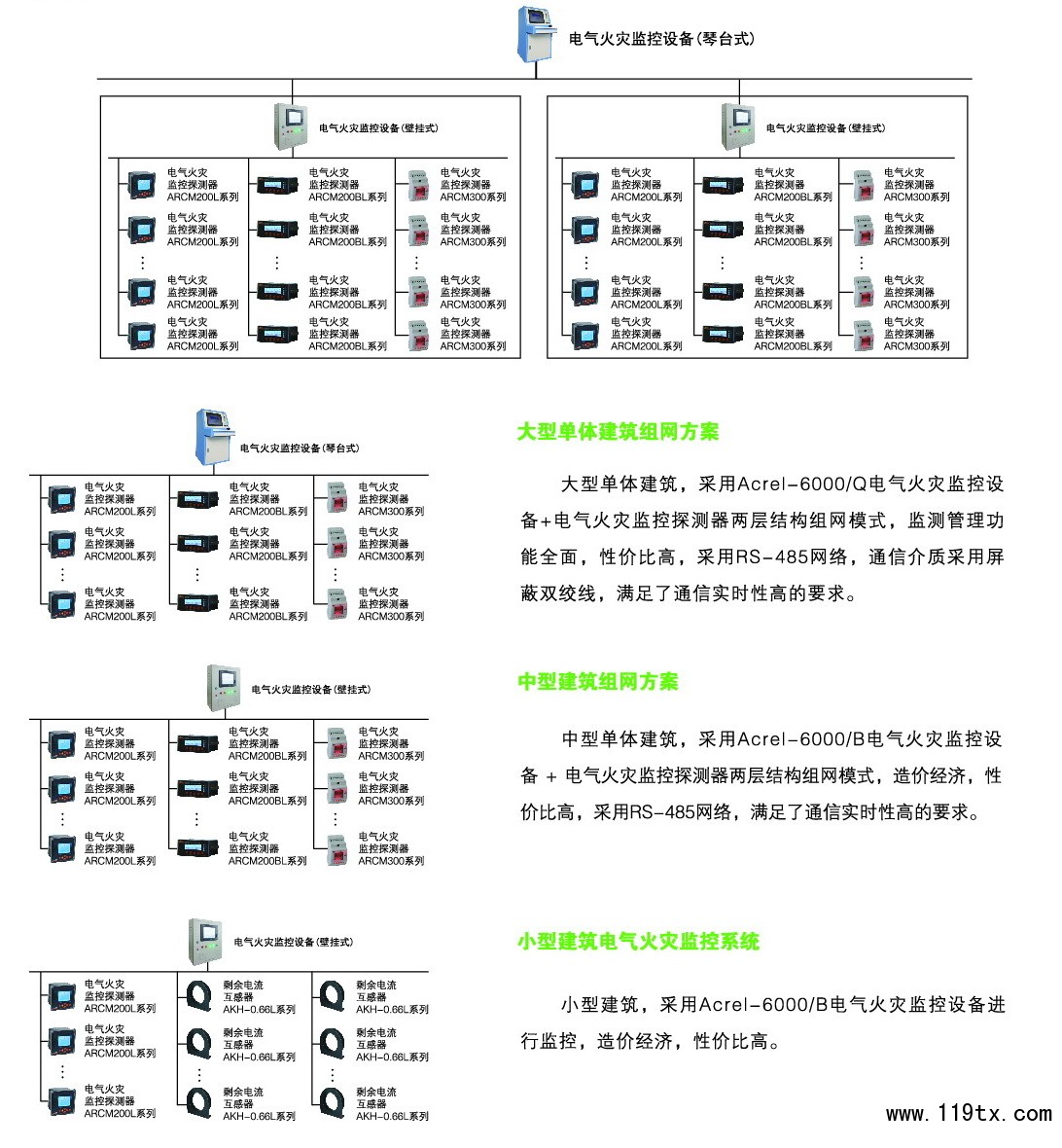

5、 典型組網方案

大型建筑群組網方案

    大型建筑群，樓層高，多棟樓體分散。采用Acrel-6000/Q電氣火災監控設備 + Acrel-6000/B電氣火災監控設備 + 電氣火災監控探測器三層結構組網模式，便于區域化管理，采用RS-485網絡通信，以太網通信，滿足了通信實時性高的要求。
