典昭CF41汽水分離器為壓力容器結構碳鋼或不銹鋼設備，接口型式是法蘭結構DIN16/DIN25/DIN40；汽水分離器必須安裝于水平管線上，排水口垂直向下，所有口徑的汽水離器均帶安裝支架，以減小管道承載。為確保被分離的液體迅速排放，應在汽水分離器底部的排水口連接合適的一套疏水閥組合。 本類閥門在管道中一般應當水平安裝。

CF41汽水分離器是利用體內圖形和蒸汽與水流動的原理產生不同的流向，而且介質流向在急劇轉換的方式，將蒸汽與蒸汽中含有的懸浮狀水滴分離開，提高了蒸汽的干燥度（干燥度可達到 98 %），保證生產的順利運行。
主要特點：
提高了蒸汽的干燥度送往蒸汽設備，提高設備的熱效率。
防止水擊，而分離出來的凝結水通過下面的疏水器排出。
CF41型汽水分離器也適用于各種氣體和液體的分離。

規格及技術參數
公稱通徑：DN80~200mm
公稱壓力:PN1.6~2.5Mpa
最高工作壓力：PN1.6~2.5Mpa
最高工作溫度：425℃

安裝使用注意事項:
1、安裝前心須用壓力氣體吹掃管線，清除污垢，雜物。
2、本分離器應安裝在蒸汽管線路較低的位置，,分離器前后建議安裝截止閥.。
3 、安裝方向:：閥體上的箭頭指向與管道內流體方向一致(閥體上箭頭指向?yàn)榱黧w出端口)。
4、 汽水分離器下部應安裝疏水閥，疏水閥要根據排量和工況選擇。
5、為防止汽水分離器和下部的疏水閥因污物堵塞而出現故障，疏水閥前建議安裝過濾器，并定期進行清理工作，確保設備最大效率運行。

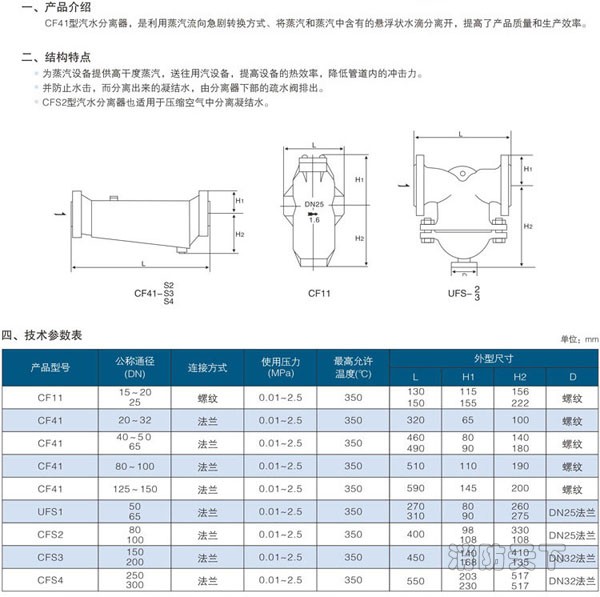

主要連接尺寸：
