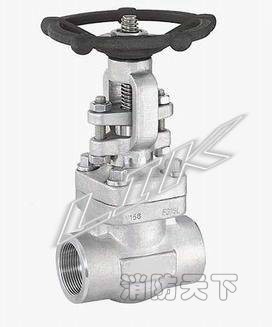

德國萊克LIK品牌,進口鍛鋼內螺紋閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
鍛鋼閘閥 閘閥的結構設計和規范
鍛鋼閘閥制造按API 602,BS5352,ANSI B16.34.
試驗與驗收按API 598,標識按照MSS SP-25.
進口鍛鋼內螺紋閘閥結構形式
1.全通徑或縮徑；
2.明桿帶支架；
3.兩端自動調心的填料壓套；
4.用纏繞式墊片的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋；
5.本體倒密封；
6.承插焊接ANSI/ASME B16.11；
7.螺紋端(NPT端)按ANSI/ASME B
進口鍛鋼內螺紋閘閥材料表
|
序號 |
名 稱 |
美標碳鋼 |
美標合金鋼 |
美標不銹鋼鋼 |
||
|
Type A 105 |
Type F22 |
Type F304(L) |
Type F316(L) |
|||
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
|
2 |
閥座 |
A276 420 |
A276 304 |
A276 F304(L) |
A276 F316(L) |
|
|
3 |
閘板 |
A276 430&410 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
|
4 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
|
5 |
墊片 |
Corrugated SS+graphite |
SS+PTFE |
|||
|
6 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
|
7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
|
8 |
銷 |
A276 420 |
A276 F304 |
|||
|
9 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
||
|
10 |
活節螺絲 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
|
11 |
填料壓蓋 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
|
12 |
螺母 |
A194 2H |
A 194 4 |
A194 8 |
A194 8M |
|
|
13 |
閥桿螺母 |
A276 420/Cu-Alloy(銅合金) |
||||
|
14 |
手輪鎖緊螺母 |
A 194 2H |
A194 4 |
A 194 8 |
A194 8M |
|
|
15 |
銘牌 |
SS |
||||
|
16 |
手輪 |
Handwheel |
A197 |
|||
|
17 |
襯墊 |
Bearing Gasket |
A473 431 |
|||
|
18 |
填料 |
Flexible Graphite |
PTFE |
|
||
|
適用介質 |
(水、油、氣等)W.O.G.etc |
(酸類)HNO3,CH3OOH etc |
||||
|
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
|||
注：可按要求采用其他材料 CS=碳鋼 AS=合金鋼 SS=不銹鋼
五、鍛鋼閘閥 尺寸和重量表
|
通徑 |
縮徑RB |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
|
|
|
NPS |
全徑FB |
|
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
|
|
L |
150～800Lb |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
|
|
900Lb |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
210 |
||
|
1500Lb |
111 |
111 |
111 |
114 |
120 |
140 |
162 |
210 |
||
|
H(OPEN) |
150～800Lb |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
|
|
900～1500Lb |
169 |
197 |
197 |
236 |
246 |
283 |
330 |
354 |
||
|
W |
150～800Lb |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
900～1500Lb |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 |
||
|
Weights |
Bolted |
150～800Lb |
2.1 |
2.0 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
|
900～1500Lb |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 |
||
|
Welded |
150～800Lb |
1.8 |
1.7 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
|
|
900～1500Lb |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22 |
||
