上海非俗工控自動化設備有限公司（西門子合作伙伴）
聯系人 ：瞿章明（銷售工程師）
24小時服務咨詢熱線：132 1743 0013
商務QQ ：275 013 0146
微信 ：132 1743 0013
地址（ Add ） ：上海市松江區海立華亭5幢
西門子PROFIBUS通訊總線
|
6XV1830-0EH10
SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽, 為快速安裝而特殊設計，大長度: 1000m, 小訂購數量: 20m, 按米銷售
|
在工業環境中安裝電纜必須符合相關的嚴格要求。通過 FastConnect，西門子提供了滿足所有這些要求的系統：可在現場組裝，快速、方便而不會出錯。FastConnect 是一種仔細設計的快速組裝系統，包括電纜、連接器和組裝工具。該系統可用于工業以太網/PROFINET 和 PROFIBUS 以及 RJ45、M12 或 Sub-D/RS-485。同時，該系統也可用于光纜。適用于大長度為 3 km 的 BFOC 和 SC-Duplex。
西門子的 SIMATIC NET 基于工業以太網，包含實現高效工業網絡和總線系統所需的一切：用于在惡劣的工業條件下可靠的功能強大和面向未來的網絡組件、用于在現場進行快速電纜組裝的電纜系統、用于針對系統故障提供保護的高速冗余配置、以及用于連續監視網絡組件的報警系統。
交換機是有源網絡組件，可將數據分配到特定接收設備，如網絡站。SCALANCE X 產品系列由相互依賴的產品線組成，可針對相應自動化任務進行定制。交換機也為千兆以太網提供了各種接口（光纖（玻璃/POF/PCF）或電氣），支持大量 IT 標準，如 VLAN 和 I高標準。還提供了帶有集成式 ERTEC 400 的各種型號，可通過具有 IRT 功能的 PROFINET 進行通信。這些交換機支持通過 PROFINET IO 集成到 STEP 7（X-200 及更高）中。
SIMATIC NET 提供的安全機制可消除與在生產區域中以及公司內的其它敏感區域中使用集成以太網結構和 Internet 技術相關的風險。 SCALANCE S 安全模塊和軟件安全客戶端是西門子針對工業安全提供的軟件組件。
我們的通信處理器可降低 PLC 的 CPU 的通信負荷，并可進行其它連接。這些通信處理器可促進與工業以太網的適當集成，并提供與自動化級和 IT 環境的可靠連接。
PROFINET 基于成熟的 IT 標準，支持 TCP/IP 而無任何限制，適用于公司范圍內所有級別的數據傳輸。用戶也可以通過集成診斷功能和故障安全通信來獲得高工廠可用性，通過模塊化的機器設計獲得大靈活性，并實現快速數據傳輸和無線 LAN 應用以顯著提高性能。
西門子提供了 PROFINET 產品系列：變頻器系統、控制器、分布式 I/O、運動控制系統、計算機數控、人機界面系統、網絡組件、工業 PC、生產傳感器、軟件、工具和技術組件。
PROFIBUS 在全球范圍內安裝的節點數超過 2500 萬個，已成為優秀的現場總線。PROFIBUS 可按照結構單元原理根據不同應用的要求進行調整。該現場總線已在全球范圍得到證明，可在生產過程的所有步驟中以及跨所有過程步驟使用。集成 PROFIBUS 解決方案有助于顯著降低投資、運行和維護成本，并明顯提高工廠可用性和生產效率。
用于 PROFIBUS 的 SIMATIC NET 產品系列包括用于 SIMATIC S7 和編程器/PC 的網絡組件和系統接口。
在工業領域，無線通信為實現極為靈活和高效的自動化解決方案提供了眾多新的機會。不管是 GSM/GPRS、IWLAN 還是 WirelessHART – 西門子為工業無線通信提供的產品均十分可靠、堅固和安全。各種組件可在室內以及室外的惡劣條件下使用。
適用于工廠車間（具有可實現快速安裝的特殊結構）內的結構化布線。 提供用于構建工業以太網的不同類型安裝用線纜（4 芯），從而可以采用不同的方法進行安裝。

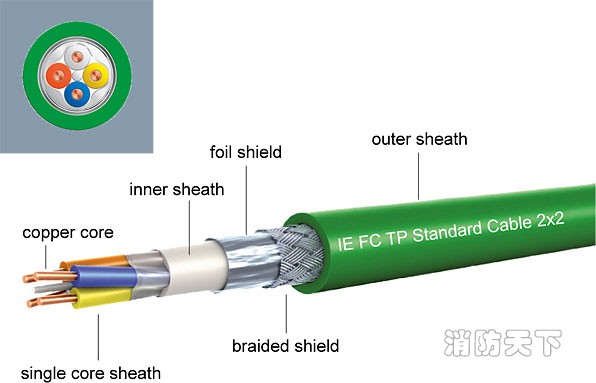

具有徑向對稱結構的 IE FC TP 電纜 2x2（4 芯），護套上印有米標，便于確定長度。
|
針對不同應用的不同變量 |
||
|---|---|---|
|
線路類型 |
AWG |
類型 |
|
IE FC TP 標準電纜 GP 2x2 |
AWG22 |
A |
|
IE FC TP 強固型標準電纜 GP 2x2 |
AWG22 |
A |
|
IE FC TP 軟電纜 GP 2x2 |
AWG22 |
B |
|
IE FC TP 強固型軟電纜 GP 2x2 |
AWG22 |
B |
|
IE FC TP FRNC 電纜 GP 2x2 |
AWG22 |
B |
|
IE FC TP 拖拽式電纜 GP/IE FC TP 拖拽式電纜 2x2 |
AWG22 |
C |
|
IE FC Festoon 電纜 GP 2x2 |
AWG22 |
B |
|
IE TP 抗扭電纜 2x2 |
AWG22 |
C |
|
IE FC TP FOOD 電纜 2x2 |
AWG22 |
C |
|
IE FC TP 船用電纜 2x2 |
AWG22 |
B |
|
IE TP 接地電纜 2x2 |
AWG22 |
C |
|
IE TP 列車電纜 2x2 |
AWG22 |
C |
為不同使用情況進行認證，例如用于美國及加拿大市場（通過 UL 認證，如適用于銅纜的 CM/CMG）
符合 PROFINET 標準要求
適用于船舶制造和海上設備的認證證書
符合 RoHS 標準要求，不含能濕潤涂料的物質
方便舒適的剝線技術，使用 FastConnect 剝線工具僅需一個操作步驟，即可將護套與屏蔽編織層準確無誤地剝離
采用 FastConnect 可節約成本
可使用壓接技術在 FastConnect 產品中進行連接
標準化
高于國際接線標準 ISO/IEC 11801 和 EN 50173 規定的五類 (Cat5e) 要求
采用雙重屏蔽，抗干擾能力倍增
護套上印有米標，便于確定長度
PROFIBUS 是為成功的開放式現場總線，用于應用廣泛的自動化技術。 IEC 61158 / EN 50170 標準化滿足未來需求，可保護投資安全。
PROFIBUS 定義串行現場總線系統的技術和功能特性，可使用該現場總線系統網絡連接低端（傳感器/執行器層）至中等性能范圍（小區層）的分布式可編程現場控制器。
PROFIBUS 協議規范和標準化中產生開放式、供應商獨立通信系統的用戶要求。
通過由 PROFIBUS 用戶組織的測試實驗室執行的一致性和互操作性測試和 PNO 設備認證，用戶可以相信多供應商安裝質量和功能有所保證。
PROFIBUS FMS（現場總線信息規范）–工業通信分層的現場和小區層通信任務的通用解決方案。
PROFIBUS PA（過程自動化）–過程自動化的應用類型。 PROFIBUS PA 采用本安傳輸技術，符合標準 IEC 61158-2。
PROFIBUS DP（分布式外圍設備）–該類型在速度方面經過優化，專為自動化系統與分布式 I/O 站和驅動器的通信量身定制。 PROFIBUS DP 具有如下出色的特性：
PROFIBUS 替代成本密集的 24 V 并行信號傳輸和 0/4 mA至 20 mA 技術的測量值傳輸。
SINAMICS 使用 PROFIBUS 協議 PROFIBUS DP。
西門子PROFIBUS電纜，PROFIBUS電纜，西門子電纜，西門子DP電纜6XV1830-0EH10
通信功能
過程及現場通信 （PROFIBUS-DP， PROFIBUS-PA） 用于連接自動化系統， HMI或管理系統中的執行器/傳感器。
通過 CPU 上的集成接口或通過接口模塊 （IM） ， 接口子模塊 （IF） 和通信處理器 （CP） 進行連接
借助于現代化的高性能自動化系統，可以更為有效地連接多個 PROFIBUS DP 線路到某個系統，不僅能增加可連接的 I/O 設備的數量，而且還使得能夠單獨處理各個生產區域（分段）。
西門子PROFIBUS-DP總線電纜6XV1830-0EH10
參數如下：
導體: 裸銅絲,1*0.64mm
線芯顏色: 綠色-紅色
屏蔽層: 鋁塑帶+鍍(銷售熱線：15801774816)錫銅絲編織
護套: PVC 3DRX 22X 02R
特性阻抗: 150Ω
直流電阻: 57.5Ω/km
工作溫度: -30℃到70℃之間
【技術指標】
1、實心裸銅線導體，2芯并合成對，芯線紅綠二色。
2、鋁箔、裸金屬絲編織雙層屏蔽，PVC外護套，阻燃,外觀紫色。
3、符合VDE 0472標準；B類試驗（IEC332.1）。
4、帶米標識，分100米、200米、300米包裝，500米、1000米木輪包裝。
5、工作參數：單(銷售熱線：15801774816)線傳輸大規格：1000m，加中繼器可延長至10000m
其它介紹：
a．借助于其雙屏蔽層，尤其適用于安裝在易受電磁干擾的工業環境中
b．通過總線終端的接地觸點的外包層，可實現接地的連續性
c．按米銷售
產品描述：導體為1線對（2*22AWG）獨股銅絲，紅色、綠色絕緣護套層，鋁箔/聚酯復合帶100%屏蔽率+鍍錫銅編織網78%屏蔽率共雙重屏蔽，特性阻抗150歐姆，紫色PVC外護套。
DP快速連接標準電纜，總線電纜(銷售熱線：15801774816)徑向對稱設計，允許采用剝線工具，可以快速、方便的裝配總線連接器。標準總線電纜專門為裝配設計
由于特殊的總線電纜，有很廣的應用范圍。
