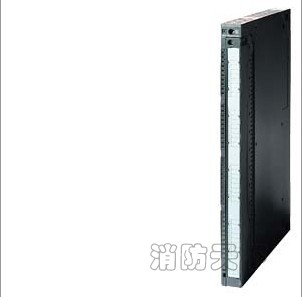

西門子6ES7 422-1BL00-0AA0

點擊圖片查看原圖

品牌：	西門子
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2018-05-23 14:29
瀏覽次數：	210

公司基本資料信息

上海非俗工控自動化設備有限公司
已繳納 0.00 保證金
聯系人瞿章明(先生)
會員 [當前離線] [加為商友] [發送信件]
電話
手機
地區上海
地址上海市松江區海立華亭

詳細說明

SIEMENS 可編程控制器
上海非俗公司優勢產品; PLC 、觸摸屏、變頻器、電纜及通訊卡、數控系統、網絡接頭、伺服驅動、凡在公司采購西門子產品，均可質保一年，假一罰十
以滿足客戶的需求為宗旨 , 以誠為本 , 精益求精，歡迎來電質詢高品質西門子產品上海非俗工控自動化設備有限公司（西門子代理商）
聯系人            ：瞿章明（銷售工程師）
手機              ：132 1743 0013 (24小時銷售技術服務)
商務QQ            ：275 0130 146
微信              ：132 1743 0013
地址（ Add ）     ：上海市松江區海立華亭5幢

RAM，2 M 6ES7 952-1AL00-0AA0
RAM，4 M 6ES7 952-1AM00-0AA0
RAM，8 M 6ES7 952-1AP00-0AA0
RAM，16 M 6ES7 952-1AS00-0AA0
RAM，64 M 6ES7 952-1AY00-0AA0
FLASH-EPROM，1 M 6ES7 952-1KK00-0AA0
FLASH-EPROM，2 M 6ES7 952-1KL00-0AA0
FLASH-EPROM，4 M 6ES7 952-1KM00-0AA0
FLASH-EPROM，8 M 6ES7 952-1KP00-0AA0
FLASH-EPROM，16 M 6ES7 952-1KS00-0AA0
FLASH EPROM，32 M 6ES7 952-1KT00-0AA0
FLASH EPROM，64 M 6ES7 952-1KY00-0AA0
數字量輸入輸出模塊
SM 421 數字量輸入模塊，光隔離，32 DI，24 V DC 6ES7 421-1BL01-0AA0
SM 421 數字量輸入模塊，32 DI，120 V DC/AC 6ES7 421-1EL00-0AA0
SM 421 數字量輸入模塊，光隔離，16 DI，120/230 V UC，IEC1131-2 TYPE 2 6ES7 421-1FH20-0AA0
SM 421 數字量輸入模塊，電隔離，16 DI，24V DC，帶 0.05 ms 輸入延時，報警，診斷功能 6ES7 421-7BH01-0AB0
SM 421 數字量輸入模塊，光隔離，16 DI，24 ~ 60 V UC，報警，診斷 6ES7 421-7DH00-0AB0
SM 422 數字量輸出模塊，光隔離，16 DO，24 V DC，2 A 6ES7 422-1BH11-0AA0
SM 422 數字量輸出模塊，光隔離，32 DO，24 V DC，0.5 A 6ES7 422-1BL00-0AA0
SM 422 數字量輸出模塊，光隔離，16 DO，120/230 V AC，2 A 6ES7 422-1FH00-0AA0
SM 422 數字量輸出模塊，光隔離，16 DO，5 ~ 230 V AC，5 A 繼電器 6ES7 422-1HH00-0AA0
SM 422 數字量輸出模塊，光隔離，32 DO，24 V DC，0.5 A ，帶有 0.15 ms 輸出延時，診斷 6ES7 422-7BL00-0AB0
模擬量輸入輸出模塊
SM 431 模擬量輸入模塊，非隔離，16 AI，13 BITS，+/-10V，+/-20 MA，4 ~ 20 MA 20 ms 模塊更新 6ES7 431-0HH00-0AB0
SM 431 模擬量輸入模塊，光隔離， ISOLATED，8 AI，13 BIT，U/I/RESIST. 6ES7 431-1KF00-0AB0
SM 431 模擬量輸入模塊，光隔離，8 AI，14 BIT，U/I/RESIST./THERMOEL/PT100 6ES7 431-1KF10-0AB0
SM 431 模擬量輸入模塊，光隔離，8 AI，14 BIT，U/I/RESIST.0.416ms 掃描計時 6ES7 431-1KF20-0AB0
SM 431 模擬量輸入模塊，8 AI，16 BIT，U/I/THERMOEL.，光隔離 1 點/通用 6ES7 431-7KF00-0AB0
前連接器，用于模塊 6ES7431-7KF00-0AB0，螺釘型 6ES7 431-7KF00-6AA0
SM 431 模擬量輸入模塊，光隔離，8 AI，16 BIT，RESIST./PT100/NI100，診斷，報警，20 ms 模板更新 6ES7 431-7KF10-0AB0
SM 431 模擬量輸入模塊，光隔離，16 AI，16 BIT，U/I/RESIST./THERMOEL./PT100，報警，診斷 6ES7 431-7QH00-0AB0
SM 432 模擬量輸出模塊，光隔離，8 AO，13 BIT，U/I 6ES7 432-1HF00-0AB0
通訊處理器
CP 440-1 通訊模塊，用于點對點連接，1 通道，含配置軟件 CD 6ES7 440-1CS00-0YE0
CP 441-1 通訊模塊，用于點對點連接，1 通道，含配置軟件 CD 6ES7 441-1AA05-0AE0
CP 441-2 通訊模塊，用于點對點連接，2 通道，含配置軟件 CD 6ES7 441-2AA05-0AE0
IF963-RS232 接口模塊，RS232 接口，用于到 CP441 的 PTP 連接 6ES7 963-1AA10-0AA0
IF963-TTY 接口模塊，TTY 接口，用于到 CP441 的 PTP 連接 6ES7 963-2AA10-0AA0
IF963-X27 接口模塊，RS422/RS485 接口，用于到 CP441 的 PTP 連接 6ES7 963-3AA10-0AA0
功能模塊
FM 450-1 計數模塊，2 通道，含配置軟件 CD 6ES7 450-1AP00-0AE0

S7-400產品介紹：

電源模塊的共同特性

電源模塊的功能

S7-400的電源模塊通過背板總線向機架中的其它模塊供給工作電壓，不給信號模塊提供負載電壓。

電源模塊的共同特性

除了各自的特性外，電源模塊還有以下共同特性：

采用封裝式設計，以在S7-400系統的機架上使用
通過自然對流冷卻
插入式連接供電電壓，帶AC - DC編碼
防護等級I(帶有保護導線)，符合IEC 61140；VDE 0140，第1部分
沖擊電流的限制值符合NAMUR建議NE 21
短路保護輸出
監視兩種輸出電壓。如果其中一種電壓失效，電源模塊將向CPU報告故障。
兩種輸出電壓(5 VDC和24 VDC)共用一個公共接地端。
主時鐘控制
備用電池作為選件。通過背板總線備份CPU和可編程模塊中的參數設置和存儲器內容(RAM)。另外，備用電池可用來執行CPU的重啟動。電源模塊和被備份的模塊都會監視電池電壓。

前面板上的操作和故障/錯誤LED。

提示

安裝AC電源模塊時，必須提供一個電源切斷裝置。

接通/斷開線路電壓

電源模塊有一個符合NAMUR的沖擊電流限制器。

電源模塊處于無效插槽中

如果將機架的電源模塊插到無效的插槽中，電源模塊將不會加電。在這種情況下，請按以下步驟正確啟動電源模塊：

斷開電源模塊與主電源的連接(不僅僅是待機開關)。
卸下電源模塊。
將電源模塊安裝在插槽1中。
至少等1分鐘，然后重新接通線路電壓。

S7-400產品介紹：

電源模塊的共同特性

電源模塊的功能

S7-400的電源模塊通過背板總線向機架中的其它模塊供給工作電壓，不給信號模塊提供負載電壓。

電源模塊的共同特性

除了各自的特性外，電源模塊還有以下共同特性：

采用封裝式設計，以在S7-400系統的機架上使用
通過自然對流冷卻
插入式連接供電電壓，帶AC - DC編碼
防護等級I(帶有保護導線)，符合IEC 61140；VDE 0140，第1部分
沖擊電流的限制值符合NAMUR建議NE 21
短路保護輸出
監視兩種輸出電壓。如果其中一種電壓失效，電源模塊將向CPU報告故障。
兩種輸出電壓(5 VDC和24 VDC)共用一個公共接地端。
主時鐘控制
備用電池作為選件。通過背板總線備份CPU和可編程模塊中的參數設置和存儲器內容(RAM)。另外，備用電池可用來執行CPU的重啟動。電源模塊和被備份的模塊都會監視電池電壓。

前面板上的操作和故障/錯誤LED。

提示

安裝AC電源模塊時，必須提供一個電源切斷裝置。

接通/斷開線路電壓

電源模塊有一個符合NAMUR的沖擊電流限制器。

電源模塊處于無效插槽中

如果將機架的電源模塊插到無效的插槽中，電源模塊將不會加電。在這種情況下，請按以下步驟正確啟動電源模塊：

斷開電源模塊與主電源的連接(不僅僅是待機開關)。
卸下電源模塊。
將電源模塊安裝在插槽1中。
至少等1分鐘，然后重新接通線路電壓。

模塊概述

數字量模塊的特性

下表總結了數字量模塊的基本特性。這些概況的信息可以幫助您選擇符合要求的模塊。

列表: 數字量輸入模塊：特性概述

特性	SM 421； DI 32xDC 24 V (-1BL0x-)	SM 421； DI 16xDC 24 V (-7BH0x-)		SM 421； DI 16xAC 120 V (-5EH00-)		SM 421； DI 16xUC 24/60 V (-7DH00-)		SM 421； DI 16xUC 120/230 V (-1FH00-)	SM 421； DI 16xUC 120/230 V (-1FH20-)
輸入點數	32 DI；按每組32個隔離	16 DI；按每組8個隔離		16 DI；按每組1個隔離		16 DI；按每組1個隔離		16 DI；按每組4個隔離	16 DI；按每組4個隔離	32 DI；按每組8個隔離
額定輸入電壓	24 VDC	24 VDC		120 VAC		24至60 VUC		120 VAC / 230 VDC	120/230 VUC	120 VAC/DC
適用于...	開關；2線接近開關(BERO)
可組態診斷	否		是	否	可以		否		否	否
診斷中斷	否		可以	否	可以		否		否	否
邊沿變換時產生硬件中斷：	否		可以	否	可以		否		否	否
可調整輸入延遲	否		可以	否	可以		否		否	否
替換值輸出	-		可以	-	-		-		-	-
特殊特性	高包裝密度		快速且具有中斷功能	通道特定隔離	中斷功能，具有低可變電壓		用于高可變電壓		用于高可變電壓輸入特性曲線符合IEC 61131-2	高包裝密度

列表: 數字量輸出模塊：特性概述

特性	SM 422; DO 16xDC 24 V/2 A (-1BH1x)	SM 422; DO 16xDC 20-125 V/ 1.5 A (-5EH10)	SM 422; DO 32xDC 24 V/0.5 A (-1BL00)	SM 422; DO 32xDC 24 V/0.5 A (-7BL00)	SM 422; DO 8xAC 120/230 V/ 5 A (-1FF00)	SM 422; DO 16xAC 120/230 V/ 2 A (-1FH00)
輸出數	16 DO；按每組8個隔離	16 DO；按每組8個隔離，帶反極性保護	32 DO；按每組32個隔離	32 DO；按每組8個隔離	8 DO；按每組1個隔離	16 DO；按每組4個隔離	16 DO；按每組1個隔離
輸出電流	2 A	1.5 A	0.5 A	0.5 A	5 A	2 A	2 A
額定負載電壓	24 VDC	20到125 VDC	24 VDC	24 VDC	120/230 VAC	120/230 VAC	20到120 VAC
可組態診斷	否	是	否	是	否	否	是
診斷中斷	否	是	否	是	否	否	是
替換值輸出	否	是	否	是	否	否	是
特殊特性	用于高電流	用于可變電壓	高包裝密度	特別快且具有中斷功能	用于高電流，帶通道特定隔離	-	用于可變電流，帶通道特定隔離

列表: 繼電器輸出模塊：特性概述

特性	SM 422；DO 16 x UC 30/230 V/Rel。 5 A (-1HH00)
輸出數	16點輸出，按每組8個隔離
負載電壓	125 VDC 230 VAC
特殊特性	-

特性

SM 422；DO 16 x UC 30/230 V/Rel。 5 A

(-1HH00)

輸出數

16點輸出，按每組8個隔離

負載電壓

125 VDC

230 VAC

特殊特性

-

接口模塊的共性

功能

將一個或多個擴展機架(ER)連接到中央機架(CR)時，需要使用接口模塊(一個發送IM和一個接收IM)。此組態在安裝手冊中進行說明。

組態

必須始終同時使用成對的接口模塊。在CR中插入發送模塊(發送IM)時，需同時將相應的接收模塊(接收IM)插在串聯的ER中。

列表: S7-400的接口模塊

成對接口	應用領域
IM 460-0 IM 461-0	發送IM用于本地鏈接，無PS傳輸；帶有通訊總線接收IM用于不進行電源傳送的本地鏈接；帶有通訊總線
IM 460-1 IM 461-1	發送IM用于進行電源傳送的本地鏈接；不帶通訊總線接收IM用于進行電源傳送的本地鏈接；不帶通訊總線
IM 460-3 IM 461-3	發送IM用于長達102.25 m的遠程鏈接；帶有通訊總線接收IM用于長達102.25 m的遠程鏈接；帶有通訊總線
IM 460-4 IM 461-4	發送IM用于長達605 m的遠程鏈接；不帶通訊總線接收IM用于長達605 m的遠程鏈接；不帶通訊總線

成對接口

應用領域

IM 460-0

IM 461-0

發送IM用于本地鏈接，無PS傳輸；帶有通訊總線

接收IM用于不進行電源傳送的本地鏈接；帶有通訊總線

IM 460-1

IM 461-1

發送IM用于進行電源傳送的本地鏈接；不帶通訊總線

接收IM用于進行電源傳送的本地鏈接；不帶通訊總線

IM 460-3

IM 461-3

發送IM用于長達102.25 m的遠程鏈接；帶有通訊總線

接收IM用于長達102.25 m的遠程鏈接；帶有通訊總線

IM 460-4

IM 461-4

發送IM用于長達605 m的遠程鏈接；不帶通訊總線

接收IM用于長達605 m的遠程鏈接；不帶通訊總線

連接概述

請注意后面第二節中的連接規則。

列表: 連接概述

	本地連接		遠程連接
發送IM	460-0	460-1	460-3	460-4
接收IM	461-0	461-1	461-3	461-4
每個線路可連接的大EM數目	4	1	4	4
遠距離	5 m	1.5 m	102.25 m	605 m
電壓傳輸	否	是	否	否
每個接口傳輸的大電流	-	5 A	-	-
通訊總線傳輸	是	否	是	否

這種存取方式稱為“字節·位”尋址方式。

（2）“字節”存取方式：輸入字節IB3（Byte）由I3.0~I3.7這8位組成。

（3）“字”存取方式：相鄰的兩個字節組成一個字，一個字中的兩個字節的地址必須連續，且低位字節在一個字中應該是高8位，高位字節在一個字中應該是低8位。IW14表示由IB14和IB15組成的1個字，IW14中的I為區域標識符，W表示字（Word），14為起始字節的地址。IW14中的IB14應該是高8位，IB15應該是低8位。

（4）“雙字”存取方式：相鄰的四個字節表示一個雙字，四個字節的地址必須連續。低位字節在一個雙字中應該是高8位。ID12表示由IB12~IB15組成的雙字，I為區域標識符，D表示存取雙字（Double Word），12為起始字節的地址。ID12中的IB12應該是高8位，IB15應該是低8位。

Design

CPU 裝配有：

功能強大的處理器：
CPU 執行每條二進制指令時間僅為 0.045μs 。
CPU 414-2: 1 MB RAM (其中，程序和數據各使用 512 KB);
CPU 414-3: 2.8 MB RAM (其中，程序和數據各使用 1.4 MB);
CPU 414-3 PN/DP: 2.8 MB RAM (其中，程序和數據各使用 1.4 MB);
快速 RAM 用于執行部分用戶程序
靈活擴展：
高 131072 個數字量以及 81932 個模擬量輸入/輸出。
MPI多點接口：
通過 MPI，可將多 32 個站連成簡單網絡，數據傳輸速率高達 12 Mbit/s。CPU 可與通訊總線（C 總線）和 MPI 的站之間建立多 32 個連接。
模式選擇開關：
波動開關設計。
診斷緩沖區：
后的故障和中斷事件保存在一個環形緩沖器中，用于進行診斷。可以對輸入數目進行設定。
實時時鐘：
日期和時間附加在 CPU 的診斷消息后面
存儲卡:
用于擴展內置的裝載存儲器。存儲在裝載存儲器中的信息包括S7-400參數數據以及程序，因此需要2倍的存儲空間。其結果是：
- 內置的裝載存儲器不能滿足大程序量的要求，因此需要存儲卡。可使用 RAM 和 FEPROM 卡。
PROFIBUS-DP 接口和組合的MPI/DP 接口：
通過 PROFIBUS DP 主站接口，可以實現分布式自動化組態，從而提高了速度，便于使用。對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程).
組合式配置： SIMATIC S5和SIMATIC S7可以作為PROFIBUS主站符合EN 50 170規范。
CPU 414-3 和 CPU 414-3 PN/DP 還包括：
附加模塊插槽：
可用IF 964-DP 接口子模板進行連接到PROFIBUS DP主站系統中。
CPU 414-3 PN/DP 另外包括：

PROFINET 接口，帶 2 個端口（交換機）：

PROFINET I/O，可連接 256 個 IO 設備
PROFINET CBA

CPU313,314,315IMB以上的存儲器卡
用LED指示燈進行診斷:
LED說明
SF點亮情況:○1硬件故障;○2編程錯誤;○3參數賦值錯誤;○4計算錯誤;○5定時器錯誤;○6存儲器錯誤○7電池故障或無后備電池;○8I/O故障/錯誤（僅限于外部I/O）;○9通訊故障
BATF點亮情況:當無后備電池,后備電池故障或沒有充電時點亮.
注意:當連接充電電池時該燈點亮,其原因是充電電池不能對用戶程序進行后備.
STOP當CPU不處理用戶程序時點亮當CPU申請存儲器復位時閃爍.
西門子PLCCPU復位
注意:CPU復位進行的活動:
1.CPU刪除RAM中和負載存儲器中的整個用戶程序（不包括EPROM負載存儲器）。
2.CPU刪除保持數據。
3.CPU測試本身的硬件。
4.如已插入存儲器卡.則CPU將存儲器中有關的內容復制到RAM。
步驟復位CPU存儲器
1將鑰匙開關拔至STOP位置
2將鑰匙開關拔至MRES位置，直至STOP指示燈亮幾秒并保持點亮（持續3秒）
3在3秒鐘內，必須將開關撥回MRES位置并保持住，直至STOP指示燈閃爍（2HZ）。
當CPU完全復位，STOP指示燈停止閃爍并保持點亮。此時，CPU已對存儲器復位。
