上海非俗公司是一家專業從事銷售、維修、服務、培訓西門子數控系統和驅動產品的工程服務公司，
公司核心銷售及技術人員均由前西門子資深員工組成，能為用戶提供專業高效優質的服務。

歡迎您來電質詢高品質西門子驅動和自動化產品價格及服務

上海非俗工控自動化設備有限公司

聯系人            ：瞿章明（銷售工程師）
手機              ：132 1743 0013 (24小時銷售技術服務)
商務QQ            ：2750 130 146
微信              ：132 1743 0013
地址（ Add ）     ：上海市松江區海立華亭5幢

非俗愿同廣大同仁及客戶在中國自動化領域的發展進程中攜手共進，共創美好的明天！

1、交流變頻器 MICROMASTER系列：MM、MM420、MM430、MM440、ECO

MIDASTER系列：MDV

6SE70系列（FC、VC、SC）

2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70 系列

SIEMENS 數控伺服

1、840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,

2、伺服驅動： 6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128

代理銷售西門子工控產品，小型PLC，中型PLC，大型PLC

觸摸屏系列：TP,KTP,MP,OP,Smart,15寸，12寸，10寸，9寸，8寸，7寸，6寸，5.6寸，3寸，彩色，單色。

電纜系列：紫色電纜，藍色電纜，綠色電纜，DP電纜，DP拖纜，DP網線。

接頭系列：35角度，90角度，180角度，帶編程口，不帶編程口

數控系列：MCU主板，808D,820D,820S,820C,828D,840D,810D,802D，數控面板。

變頻器系列：大型MM440，中型MM430，小型MM420

ta-ke-src="http://img5.imgtn.bdimg.com/it/u=3197759095,3190283618&fm=21&gp=0.jpg" alt="" />

西門子：LOGO，SITOP電源，WCC軟件，ET200S， 6SE70變頻，

6ES7 972-0CB20-0A0 USB接口編程適配器（USB接口編程電纜）

6ES7 972-0CB35-0A0 TS適配器II 用于調制解調器遠程服務

6ES7 972-0CC35-0A0 TS適配器II 用于ISDN 遠程服務

6GK1 561-1AA01 CP5611網卡(PCI總線軟卡,支持MPI,PPI,PROFIBUS-DP)

6GK1 551-2AA00 CP5512網卡(PCMCIA總線軟卡,支持MPI,PPI,PROFIBUS-DP,筆記本電腦用，32BIT)

6GK1 561-3AA01 CP5613網卡(PCI總線硬卡,支持PROFIBUS-DP主站)

6GK1 561-3FA00 CP5613光纖網卡(PCI總線硬卡,支持PROFIBUS-DP主站

6GK1 561-4AA01 CP5614網卡(PCI總線硬卡,支持PROFIBUS-DP主站/從站)

6GK1 561-4FA00 CP5614光纖網卡(PCI總線硬卡,支持PROFIBUS-DP主站/從站)

6XV1 830-0EH10 PROFIBUS通訊電纜

6XV1 820-5AH10 光纖電纜(米)

西門子6ES7405-0DA02-0AA0電源模塊

SIEMENS 可編程控制器

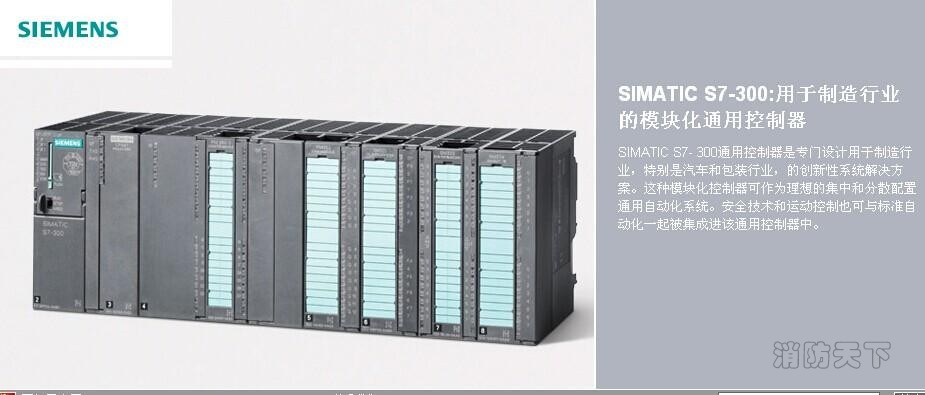

　　1、 SIMATIC S7 系列PLC、S7200、s71200、S7300、S7400、ET200

　　2、邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等

　　3、 SITOP 系列直流電源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A

4、HMI 觸摸屏TD200 TD400C TP177,MP277 MP377

SIEMENS 交、直流傳動裝置
LOGO! 智能邏輯控制器填補了繼電器與PLC之間的技術空間，已發展成為模塊化的標準組件產品。通過集成的8種基本功能和30多種特殊功能，LOGO!可以代替數以百計的開關設備，從時間繼電器一直到接LOGO! 有很好的抗振性和很強的電磁兼容性（EMC），完全符合工業標準，能夠應用于各種氣候條件。SIMATIC 控制器有多種多樣，包括從高性能 PLC 的書本型迷你控制器，到基于 PC 的控制器，無論什么要求它都能滿足要求這些控制器的共同特點是，在小的空間里壓縮了大處理能力，能滿足苛刻的機械和氣候條件、高速及可擴展性等要求這種分級的性能特征是 SIMATIC 系列產品的力量所在。

數字量模塊的特性

下表總結了數字量模塊的基本特性。這些概況的信息可以幫助您選擇符合要求的模塊。

列表: 數字量輸入模塊：特性概述

特性	SM 421； DI 32xDC 24 V (-1BL0x-)	SM 421； DI 16xDC 24 V (-7BH0x-)		SM 421； DI 16xAC 120 V (-5EH00-)		SM 421； DI 16xUC 24/60 V (-7DH00-)		SM 421； DI 16xUC 120/230 V (-1FH00-)	SM 421； DI 16xUC 120/230 V (-1FH20-)
輸入點數	32 DI；按每組32個隔離	16 DI；按每組8個隔離		16 DI；按每組1個隔離		16 DI；按每組1個隔離		16 DI；按每組4個隔離	16 DI；按每組4個隔離	32 DI；按每組8個隔離
額定輸入電壓	24 VDC	24 VDC		120 VAC		24至60 VUC		120 VAC / 230 VDC	120/230 VUC	120 VAC/DC
適用于...	開關；2線接近開關(BERO)
可組態診斷	否		是	否	可以		否		否	否
診斷中斷	否		可以	否	可以		否		否	否
邊沿變換時產生硬件中斷：	否		可以	否	可以		否		否	否
可調整輸入延遲	否		可以	否	可以		否		否	否
替換值輸出	-		可以	-	-		-		-	-
特殊特性	高包裝密度		快速且具有中斷功能	通道特定隔離	中斷功能，具有低可變電壓		用于高可變電壓		用于高可變電壓輸入特性曲線符合IEC 61131-2	高包裝密度

列表: 數字量輸出模塊：特性概述

特性	SM 422; DO 16xDC 24 V/2 A (-1BH1x)	SM 422; DO 16xDC 20-125 V/ 1.5 A (-5EH10)	SM 422; DO 32xDC 24 V/0.5 A (-1BL00)	SM 422; DO 32xDC 24 V/0.5 A (-7BL00)	SM 422; DO 8xAC 120/230 V/ 5 A (-1FF00)	SM 422; DO 16xAC 120/230 V/ 2 A (-1FH00)
輸出數	16 DO；按每組8個隔離	16 DO；按每組8個隔離，帶反極性保護	32 DO；按每組32個隔離	32 DO；按每組8個隔離	8 DO；按每組1個隔離	16 DO；按每組4個隔離	16 DO；按每組1個隔離
輸出電流	2 A	1.5 A	0.5 A	0.5 A	5 A	2 A	2 A
額定負載電壓	24 VDC	20到125 VDC	24 VDC	24 VDC	120/230 VAC	120/230 VAC	20到120 VAC
可組態診斷	否	是	否	是	否	否	是
診斷中斷	否	是	否	是	否	否	是
替換值輸出	否	是	否	是	否	否	是
特殊特性	用于高電流	用于可變電壓	高包裝密度	特別快且具有中斷功能	用于高電流，帶通道特定隔離	-	用于可變電流，帶通道特定隔離

列表: 繼電器輸出模塊：特性概述

特性	SM 422；DO 16 x UC 30/230 V/Rel。 5 A (-1HH00)
輸出數	16點輸出，按每組8個隔離
負載電壓	125 VDC 230 VAC
特殊特性	-

特性

SM 422；DO 16 x UC 30/230 V/Rel。 5 A

(-1HH00)

輸出數

16點輸出，按每組8個隔離

負載電壓

125 VDC

230 VAC

特殊特性

接口模塊的共性

功能

將一個或多個擴展機架(ER)連接到中央機架(CR)時，需要使用接口模塊(一個發送IM和一個接收IM)。此組態在安裝手冊中進行說明。

組態

必須始終同時使用成對的接口模塊。在CR中插入發送模塊(發送IM)時，需同時將相應的接收模塊(接收IM)插在串聯的ER中。

列表: S7-400的接口模塊

成對接口	應用領域
IM 460-0 IM 461-0	發送IM用于本地鏈接，無PS傳輸；帶有通訊總線接收IM用于不進行電源傳送的本地鏈接；帶有通訊總線
IM 460-1 IM 461-1	發送IM用于進行電源傳送的本地鏈接；不帶通訊總線接收IM用于進行電源傳送的本地鏈接；不帶通訊總線
IM 460-3 IM 461-3	發送IM用于長達102.25 m的遠程鏈接；帶有通訊總線接收IM用于長達102.25 m的遠程鏈接；帶有通訊總線
IM 460-4 IM 461-4	發送IM用于長達605 m的遠程鏈接；不帶通訊總線接收IM用于長達605 m的遠程鏈接；不帶通訊總線

成對接口

應用領域

IM 460-0

IM 461-0

發送IM用于本地鏈接，無PS傳輸；帶有通訊總線

接收IM用于不進行電源傳送的本地鏈接；帶有通訊總線

IM 460-1

IM 461-1

發送IM用于進行電源傳送的本地鏈接；不帶通訊總線

接收IM用于進行電源傳送的本地鏈接；不帶通訊總線

IM 460-3

IM 461-3

發送IM用于長達102.25 m的遠程鏈接；帶有通訊總線

接收IM用于長達102.25 m的遠程鏈接；帶有通訊總線

IM 460-4

IM 461-4

發送IM用于長達605 m的遠程鏈接；不帶通訊總線

接收IM用于長達605 m的遠程鏈接；不帶通訊總線

連接概述

請注意后面第二節中的連接規則。

列表: 連接概述

	本地連接		遠程連接
發送IM	460-0	460-1	460-3	460-4
接收IM	461-0	461-1	461-3	461-4
每個線路可連接的大EM數目	4	1	4	4
遠距離	5 m	1.5 m	102.25 m	605 m
電壓傳輸	否	是	否	否
每個接口傳輸的大電流	-	5 A	-	-
通訊總線傳輸	是	否	是	否

連接規則

將擴展機架連接到中央機架時，必須遵守下列規則：

1個CR上多可連接21個S7-400 ER。
為ER分配編號以便識別。必須在接收IM的編碼開關中設置機架號。可以分配1到21之間的任何機架號。編號不得重復。
在一個CR中多可插入六個發送IM。不過，一個CR中只允許存在兩個能夠傳輸5 V電壓的發送IM。
連接到發送IM接口的每個線路中多可包括四個ER(不帶5 V電壓傳輸)或一個ER(帶5 V電壓傳輸)。
通過通訊總線進行數據交換時限定為7個機架，即1個CR和編號為1到6的6個ER。
不得超過為連接類型指定的大(總)電纜長度。

列表: 不同連接中的電纜

連接類型	大(總)線路長度
本地連接，通過IM 460-1和IM 461-1，帶5 V電壓傳輸	1.5 m
本地連接，通過IM 460-0和IM 461-0，不帶5 V電壓傳輸	5 m
遠程連接，通過IM 460-3和IM 461-3進行	102.25 m
遠程連接，通過IM 460-4和IM 461-4進行	605 m
