ta-ke總線電纜按米銷售。如果總線段必須由兩部分裝配（例如 >1000 m 段長），可使用外套（低電阻連接導線，在更廣泛的區域內連接屏蔽）。

快速連接

使用 FastConnect 剝線工具，可以一下剝?nèi)バ碌目焖龠B接電纜外皮并獲得精確的長度。

通過這種方式，可方便、快速地將總線連接器（6ES7 972-0BA30-0A0 除外）連接到總線電纜。

電纜布線：

在貯存、運輸和電纜敷設過程中，兩端需用收縮帽密封兩端。

符合允許的彎曲半徑和張力負載！

如果是在戶外敷設，例如在地下、沙子中或混凝土中敷設，或通過由鋼制或塑料保護管在地上或地下敷設，則需要使用埋入電纜。

符合適用于地下敷設的過電壓保護指南
【技術指標】
1、實心裸銅線導體，2芯并合成對，芯線紅綠二色。
2、鋁箔、裸金屬絲編織雙層屏蔽，PVC外護套，阻燃,外觀紫色。
3、符合VDE 0472標準；B類試驗（IEC332.1）。
4、帶米標識，分100米、200米、300米包裝，500米、1000米木輪包裝。
5、工作參數：?jiǎn)尉€傳輸大規格：1000m，加中繼器可延長至10000m
其它介紹：
1．借助于其雙屏蔽層，尤其適用于安裝在易受電磁干擾的工業環境中
2．通過總線終端的接地觸點的外包層，可實現接地的連續性
3．按米銷售

西門子電纜            西門子DP電纜        西門子DP通訊電纜

訂貨號6XV1830-0EH10

總線系統

用于帶有少數工作站且?guī)в鞋F(xiàn)場設備的蜂窩網絡的過程和現場通信
以及用于符合 IEC 61 158/EN 50 170 規范的數據通信
確保和其他生產廠家的標準化元件之間的開放式互連
PROFIBUS –用于生產和過程自動化領域的現場總線標準：
物理層總線特性和接入方法標準的定義
用戶層協議和用戶接口的定義
過程或者現場通信
PROFIBUS-DP 用于和現場設備間的快速，循環數據交換
PROFIBUS-PA 應用于本安過程自動化領域



數據通信



PROFIBUS-FMS 用于自動化設備和現場設備之間的數據通信

通訊范圍中的PROFIBUS
PROFIBUS 是一種能夠確保無故障通信的功能強大的、結構堅固的開放式總線系統。
該系統采用了標準化設計，因此，它可以與其它生產廠家提供的標準化部件進行連接。
用戶能夠在整個網絡的任何一點對該系統進行組態、啟動以及故障檢測。 也就是說，用戶能夠十分靈活、方便與自由地選擇和修改通信鏈路。
使用快速連接（FastConnect）布線系統，可快速裝配和調試。
采用簡單、有效的報警概念，恒定監控網絡部件。
高投資保護： 可以在不影響正常操作的情況下對現有安裝進行擴展。
OLM 環冗余性，可用性高

Profibus DP 電纜 采用實心裸銅線導體作芯線，加厚鋁箔和加密裸金屬絲編織層，屏蔽效果好，紫色PVC外護套。具有良好的信號傳輸性能。

6XV1830-0EH10 L2電纜 2芯屏蔽（PROFIBUS總線電纜）

SIEMENS   6XV1830-OEH10 6XV1830-0EH10  6XV1830-3EH10

LAPP     Profibus-dp1*2*64 （現 貨）

6XV1830-0EH10 SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽, 為快速安裝而特殊設計，大長度:1000m, 小訂購數量: 20m, 按米銷售

6XV1830-3EH10 SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜, 大加速度:4 m/s2, 至少 3 百萬次 彎曲次數，

彎曲半徑： 約 120mm，雙芯屏蔽線，按米銷售，大長度: 8000m, 小訂購量: 20 m （原6XV1830-3BH10已升級為6XV1830-3EH10）

6XV1830-0EH10 6XV1830-3EH10 6XV1840-2AH10

以上有大量現貨供應，歡迎來電咨詢!

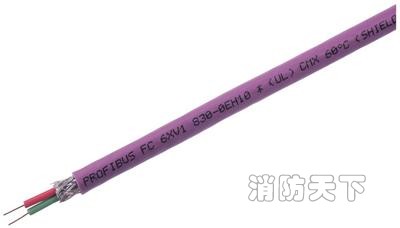

西門子總線電纜6XV1830-0EH10

鋁箔、裸金屬絲編織雙層屏蔽，實心裸銅線導體，2芯并合成對，芯線紅綠二色，綠色環保PVC外護套，外觀紫色。

Profibus DP 電纜 采用實心裸銅線導體作芯線，加厚鋁箔和加密裸金屬絲編織層，屏蔽效果好，紫色PVC外護套。具有良好的信號傳輸性能。

6XV1830-0EH10

L2電纜 2芯屏蔽（PROFIBUS總線電纜）（原6XV1830-0AH10已升級為6XV1830-0EH10）

符合VDE 0472標準；B類試驗（1）。

帶米標識，分100米、200米、500米、1000米木輪包裝。

工作參數：?jiǎn)尉€傳輸大規格：1000m，加中繼器可延長至10000m

6XV1830-0EH10 L2電纜 2芯屏蔽（PROFIBUS總線電纜）（原6XV1830-0AH10已升級為6XV1830-0EH10）

符合VDE 0472標準；B類試驗（1）。

帶米標識，分100米、200米、500米、1000米木輪包裝。

工作參數：?jiǎn)尉€傳輸大規格：1000m，加中繼器（6ES7972-0AA00-0A0）可延長至10000m

6XV1830-0EH10 6XV1830-3EH10 6XV1840-2AH10 ！

6XV1830-3EH10

SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜, 大加速度:4 m/s2, 至少 3 百萬次 彎曲次數，

彎曲半徑： 約 120mm，雙芯屏蔽線，按米銷售，大長度: 8000m, 小訂購量: 20 m （原6XV1830-3BH10已升級為6XV1830-3EH10）

帶米標識，分100米、200米、500米、1000米木輪包裝。

工作參數：?jiǎn)尉€傳輸大規格：1000m，加中繼器可延長至10000m

西門子（SIEMENS） 6XV1840-2AH10

產品詳細信息： 使用fc電纜2 x 2可快速、簡便地連接到工業以太網 fc rj45 引出插座（10/100 mbit/s）

或工業以太網fc rj45 180/90°接頭上，節省時間，專用總線電纜，應用靈活，雙層屏蔽電纜和一致的接

地方案，網絡的抗干擾能力強，不含硅。

應用范圍： 用于工廠車間中的結構化布線，專用于快速裝配，特別適用于汽車行業（如噴漆生產線）

技術說明： 電纜規格cat 5e特征阻抗，1-100 mhz時100 Ω ± 15 Ω絕緣電阻 500 mΩ km芯線絕緣pe 5

mm工作溫度-40 oc 到+70 oc運輸/貯存溫度-40 oc 到 +70 oc允許張力≤ 150 n阻燃性能，符合標準ul 1685

訂貨號 注釋

PROFIBUS網絡部件：

網卡及電纜

6ES7 972-0CB20-0A0 USB接口編程適配器（USB接口編程電纜）

6ES7 972-0CB35-0A0 TS適配器II 用于調制解調器遠程服務

6ES7 972-0CC35-0A0 TS適配器II 用于ISDN 遠程服務

6GK1 561-1AA01 CP5611網卡(PCI總線軟卡,支持MPI,PPI,PROFIBUS-DP)

6GK1 551-2AA00 CP5512網卡(PCMCIA總線軟卡,支持MPI,PPI,PROFIBUS-DP,筆記本電腦用，32BIT)

6GK1 561-3AA01 CP5613網卡(PCI總線硬卡,支持PROFIBUS-DP主站)

6GK1 561-3FA00 CP5613光纖網卡(PCI總線硬卡,支持PROFIBUS-DP主站

6GK1 561-4AA01 CP5614網卡(PCI總線硬卡,支持PROFIBUS-DP主站/從站)

6GK1 561-4FA00 CP5614光纖網卡(PCI總線硬卡,支持PROFIBUS-DP主站/從站)

6XV1 830-0EH10 PROFIBUS通訊電纜

6XV1 820-5AH10 光纖電纜(米)

6XV1 820-5BH50 光纖電纜 含BFOC (5米)

6XV1 820-5BT10 光纖電纜 含BFOC (100米)

6GK1 901-0DA20-0AA0 BFOC接頭（每包20只）

6ES7 901-0BF00-0AA0 5米MPI電纜

6ES7 901-1BF00-0A0 RS232電纜

鏈接模板

6GK1 415-2AA01 DP-AS-i 網關 IP20

6GK1 415-0AA01 DP-EIB 網關

6ES7 158-0AD01-0A0 DP/DP 耦合器

6ES7 157-0AC83-0A0 DP/PA 耦合器 ，非本安區

6ES7 157-0AD82-0A0 DP/PA 耦合器 ，本安區

6XV1 830-5EH10 PROFIBUS FC 過程電纜( 易爆區 )

6XV1 830-5FH10 PROFIBUS FC 過程電纜( 非易爆區 )

6ES7 195-7HF80-0A0 DP/PA耦合器有源總線單元

6GK1 905-0AA00 SpliTConnect分接頭（10件）

6GK1 905-0AD00 SpliTConnect終端(Ex)（5件）

6GK1 905-0AB10 SpliTConnect M12輸出端（5件）

6GK1 905-0AC00 SpliTConnect 耦合器（10件）

總線連接器

6GK1 905-6AA00 快速剝線工具

6ES7 972-0BA50-0A0 快速連線網絡接頭（不帶編程口）

6ES7 972-0BB50-0A0 快速連線網絡接頭（帶編程口）

6ES7 972-0BA12-0A0 90度網絡接頭（不帶編程口）

6ES7 972-0BB12-0A0 90度網絡接頭（帶編程口）

6ES7 972-0BA41-0A0 35度網絡接頭（不帶編程口）

6ES7 972-0BB41-0A0 35度網絡接頭（帶編程口）

6GK1 500-0EA02 無角度網絡接頭（不帶編程口）

6GK1 500-0FC00 無角度快速連線網絡接頭（不帶編程口）

網絡部件

6ES7 972-0AA01-0A0 12M PROFIBUS 中繼器 IP20

6ES7 972-0AB01-0A0 12M PROFIBUS 診斷中繼器

6ES7 972-0DA00-0AA0 有源終端元件

6ES7 972-4AA02-0A0 電源導軌輔助裝置

6GK1 500-3AA00 光纖總線端子OBT

6GK1 503-0AA00 紅外線鏈接模塊 ILM

6GK1 503-3CA00 PROFIBUS OLM/P12 （1個RS485接口，兩個BFOC）

6GK1 503-2CB00 PROFIBUS OLM/G11 （1個RS485接口，兩個BFOC）

6GK1 503-3CB00 PROFIBUS OLM/G12 （1個RS485接口，四個BFOC）

6GK1 503-3CC00 PROFIBUS OLM/G12-1300 （1個RS486接口，四個BFOC）

6ES7 181-0AA01-0AA0 BT200 硬件測試裝置

6ES7 193-8MA00-0AA0 BT200 記錄軟件套裝 Win95/98/NT

6ES7 193-8LA00-0AA0 充電器 BT200 230V

6ES7 193-8LB00-0AA0 充電器 BT200 110V

軟件

6GK1 704-5CW64-3AA0 SOFTNET S7 /2005

6GK1 704-5DW64-3AA0 SOFTNET DP /2005

6GK1 704-5SW64-3AA0 SOFTNET DP Slave /2005

6GK1 713-5DB64-3AA0 DP-5613 /2005 網卡驅動程序

6GK1 713-5FB64-3AA0 FMS-5613 /2005 網卡驅動程序

6GK1 713-5CB64-3AA0 S7-5613 /2005 網卡驅動程序

工業以太網 　

網卡及電纜：

6GK1 161-3AA01 CP1613網卡(以太網10M/100M自適應,PCI總線硬卡）

6GK1 161-2AA00 CP1612網卡(以太網10M/100M自適應,PCI總線）

6GK1 161-6AA00 CP1616網卡（32位，33/66M，4個接口，PCI總線）

6GK1 151-2AA00 CP1512網卡(10M/100M以太網,PCMCIA筆記本用)

6GK1 151-5AA00 CP1515網卡(11M無線以太網,PCMCIA筆記本用)

6GK1 611-0TA01-1DV0 MOBIC T8 V1.2

6XV1 850-0AH10 ITP標準工業以太網通訊電纜 (米)

6XV1 850-0BT10 ITP標準工業以太網電纜 (100米) 9/15

6XV1 850-0BN15 ITP標準工業以太網電纜 (15米) 9/15

6XV1 870-3QN10 TP轉接軟線RJ45/RJ45，10米

6XV1 850-0BH20 ITP標準工業以太網電纜 (2米) 9/15

6XV1 840-2AH10 FC標準工業以太網通訊電纜 (米)

6XV1 850-2LN10 TP轉接軟線15/RJ45，10米

6XV1 850-2GN10 TP轉接軟線RJ45/RJ45，10米

6XV1 850-2JN10 TP轉接軟線9/RJ45，10米

6XV1 850-2HN10 TP XP 轉接軟線RJ45/RJ45，10米

6GK1 901-1FC00-0AA0 FC引出插座RJ45
