S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。

CPU模塊 　
6ES72121AB230B8 CPU222 CN DC/DC/DC 8輸入/6輸出
6ES72121BB230B8 CPU222 CN AC/DC/繼電器 8輸入/6輸出
6ES72141AD230B8 CPU224 CN DC/DC/DC 14輸入/10輸出（16K程序與數據空間）
6ES72141BD230B8 CPU224 CN AC/DC/繼電器 14輸入/10輸出（16K程序與數據空間）
6ES72142AD230B8 CPU224XP CN DC/DC/DC 14輸入/10輸出，2AI/1AO
 6ES72142BD230B8 CPU224XP CN AC/DC/繼電器 14輸入/10輸出，2AI/1AO
 6ES72162AD230B8 CPU226 CN DC/DC/DC 24輸入/16輸出（26K程序與數據空間）
6ES72162BD230B8 CPU226 CN AC/DC/繼電器 24輸入/16輸出（26K程序與數據空間）
 數字量 I/O 擴展模塊 　
6ES72211BF220A8 EM221數字量輸入模塊  8輸入 24VDC
 6ES72211BH220A8 EM221 數字量輸入模塊  16輸入 24VDC
 6ES72221BF220A8 EM222 數字量輸出模塊 8輸出24VDC
 6ES72221HF220A8 EM222 數字量輸出模塊  8輸出 繼電器輸出
6ES72231BF220A8 EM223數字量輸入/輸出模塊，4輸入/4輸出，24VDC
 6ES72231HF220A8 EM223數字量輸入/輸出模塊，4輸入/4繼電器輸出，24VDC
 6ES72231BH220A8 EM223數字量輸入/輸出模塊，8輸入/8輸出，24VDC
 6ES72231PH220A8 EM223數字量輸入/輸出模塊，8輸入/8繼電器輸出，24VDC
 6ES72231BL220A8 EM223數字量輸入/輸出模塊，16輸入/16輸出 24VDC
 6ES72231PL220A8 EM223數字量輸入/輸出模塊，16輸入/16繼電器輸出 24VDC
 6ES72231BM220A8 EM223數字量輸入/輸出模塊，32輸入/32輸出 24VDC
 6ES72231PM220A8 EM223數字量輸入/輸出模塊，32輸入/32繼電器輸出 24VDC
模擬量 I/O 擴展模塊 　
6ES72317PB220A8 EM231 2 路輸入熱電阻
6ES72317PD220A8 EM231,4 路輸入熱電偶

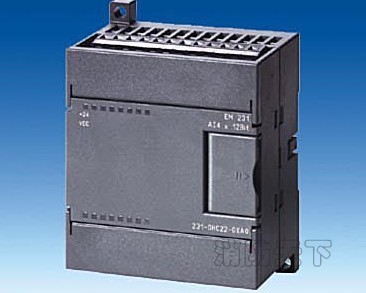

6ES72310HC220A8 EM231 模擬量輸入模塊，4 輸入 *12位
6ES72320HB220A8 EM232,  模擬量輸出模塊，2 輸出 *12位
6ES72350KD220A8 EM235, 模擬量輸入/輸出模塊4 輸入/1 輸出模塊*12
 CPU模塊 　
6ES72110AA230B0 CPU221 DC/DC/DC 6輸入/4輸出
6ES72110BA230B0 CPU221 AC/DC/繼電器  6輸入/4輸出
6ES72121AB230B0 CPU222 ， DC/DC/DC 8輸入/6輸出
6ES72121BB230B0 CPU222 ， AC/DC/繼電器 8輸入/6輸出

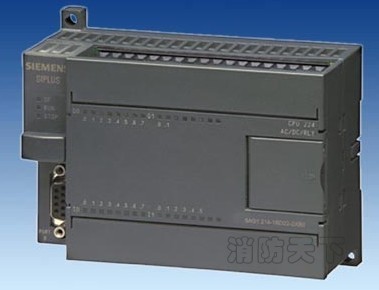

6ES72141AD230B0 CPU224，DC/DC/DC 14輸入/10輸出（16K程序與數據空間）
6ES72141BD230B0 CPU224 ，AC/DC/繼電器 14輸入/10輸出（16K程序與數據空間）
6ES72142AD230B0 CPU224XP ，DC/DC/DC 14輸入/10輸出，2AI/1AO
 6ES72142BD230B0 CPU224XP CN AC/DC/繼電器 14輸入/10輸出，2AI/1AO
 6ES72162AD230B0 CPU226 ，DC/DC/DC 24輸入/16輸出（26K程序與數據空間）
6ES72162BD230B0 CPU226，AC/DC/繼電器 24輸入/16輸出（26K程序與數據空間）
 數字量 I/O 擴展模塊 　
6ES72211BF220A0 EM221數字量輸入模塊  8輸入 24VDC
 6ES72211BH220A0 EM221 數字量輸入模塊  16輸入 24VDC
 6ES72211EF220A0 EM221 數字量輸入模塊  8 輸入(交流120/230VAC)
 6ES72221BF220A0 EM222 數字量輸出模塊 8輸出24VDC
 6ES72221EF220A0 EM222 數字量輸出模塊 8 輸出(交流120/230VAC ）
6ES72221HF220A0 EM222 數字量輸出模塊  8輸出 繼電器輸出
6ES72221BD220A0 EM222數字量輸出模塊  4輸出24VDC-5A
 6ES72221HD220A0 EM222數字量輸出模塊  4輸出繼電器-10A
 6ES72231BF220A0 EM223數字量輸入/輸出模塊，4輸入/4輸出，24VDC
 6ES72231HF220A0 EM222 數字量輸出模塊 8輸出 繼電器輸出
6ES72231BH220A0 EM223數字量輸入/輸出模塊，8輸入/8輸出，24VDC
 6ES72231PH220A0 EM223數字量輸入/輸出模塊，8輸入/8繼電器輸出，24VDC
 6ES72231BL220A0 EM223數字量輸入/輸出模塊，16輸入/16輸出 24VDC
 6ES72231PL220A0 EM223數字量輸入/輸出模塊，16輸入/16繼電器輸出 24VDC
 6ES72231BM220A0 EM223數字量輸入/輸出模塊，32輸入/32輸出 24VDC
 6ES72231PM220A0 EM223數字量輸入/輸出模塊，32輸入/32繼電器輸出 24VDC
模擬量 I/O 擴展模塊 　
6ES72317PD220A0 EM231,8 路輸入熱電偶
6ES72317PF220A0 EM231,4 路輸入熱電偶
6ES72317PB220A0 EM231 2 路輸入熱電阻
6ES72317PC220A0 EM231 4 路輸入熱電阻
6ES72310HC220A0 EM231 模擬量輸入模塊，4 輸入
6ES72310HF220A0 EM231 模擬量輸入模塊，8 輸入
6ES72320HB220A0 EM232,  模擬量輸出模塊，2 輸出
6ES72320HD220A0 EM232,  模擬量輸出模塊，4 輸出
6ES72350KD220A0 EM235, 模擬量輸入/輸出模塊4 輸入/1 輸出模塊*12
通訊模塊 　
6ES72770AA220A0 EM277 PROFIBUS-DP 模塊
6ES72411AA220A0 EM 241 調制解調器模塊
6ES72531AA220A0 EM 253 定位模塊
6GK72431EX010E0 CP243-1和CP243-1 IT 以太網模塊
 配件 　
6ES72918GF230A0 MC291，S7-200 CPU存儲器盒，64 KB
 6ES72918GH230A0 MC291，S7-200 CPU存儲器盒，256KB
 6ES72971AA230A0 新CPU 221 和222 時鐘卡(包括電池卡功能)：新時鐘卡只能在新一代CPU 中工作，新時鐘 卡不能在第二代CPU 中工作，原時鐘卡不能在新一代CPU 中工作。
6ES72906AA200A0 擴展電纜，I/O 擴展，0.8 米，CPU 22x/EM
 6ES72918BA200A0 BC 293 S7-200CPU電池盒（鋰電池CPU22X系列）
6ES79013CB300A0 編程通訊電纜，串口，PC/PPI，RS232/485 轉換，帶光電隔離，大187.5K 波特率，支持多主站
6ES79013DB300A0 編程通訊電纜，USB接口，PC/PPI，USB/RS485 轉換，帶光電隔離，大187.5K 波特率，支持多主站
6ES79010BF000AA0 MPI電纜（通訊電纜）
6ES79011BF000A0 HMI/PC連接電纜 5米 配232線972-0CA23用
6ES79720AA010A0 RS-485 IP 20 中繼器 隔離
6ES79720BA120A0 PROFIBUS 總線接頭，RS485，90度出線，無編程器接口
6ES79720BB120A0 PROFIBUS 總線接頭，RS485，90度出線，有編程器接口
6ES79720BA410A0 PROFIBUS 總線接頭，RS485，45度出線，無編程器接口
6ES79720BB410A0 PROFIBUS 總線接頭，RS485，45度出線，有編程器接口
6ES79720BA500A0 PROFIBUS 總線接頭，RS485，90度出線，無編程器接口，快速連接
6ES79720BB500A0 PROFIBUS 總線接頭，RS485，90度出線，有編程器接口，快速連接

特點

●SIEMENS S7-200擴展模塊。

●16路溫度輸入及其他類型輸入通道。

●14種輸入信號，通道類型隨意組合。

●雙端差動輸入。

●自動校準功能，輸入電氣隔離。

●RS485接口，MODBUS協議。

●連接各種PLC及各種組態軟件。

概述

EM239專為S7－200PLC配套設計，通過RS485接口連接S7－200系列任何型號的CPU，實現多通道模擬量采集，補充S7－200模擬量通道少、價格高的不足。每個CPU多可以連接32個EM239模塊，模擬數量多為512點。

EM239模塊為16路模擬量采集一線通模塊，可采集電壓、電流、毫伏、各種類型熱電阻溫度、各種類型熱電偶溫度，通道類型隨意組合。采用RS485通訊接口和MODBUS-RTU通訊協議，直接連接S7－200系列的CPU，形狀、尺寸、顏色與SIEMENS S7-200相同。

輸入通道采用雙端差動輸入。輸入、電源、網絡及通道之間電氣隔離，有效抑制各類共模干擾，消除通道間的相互影響。每個通道的信號類型可以任意設置。

熱電阻、熱電偶輸入有斷路檢測功能，采集結果為溫度值，熱電偶輸入自動進行冷端溫度補償。

一線通模塊具有一階數字濾波、50Hz工頻抑制功能，對抑制工業現場的工頻干擾十分有效，保證微弱信號的采集精度，同時，一線通模塊具有自動校準、系統校準功能，隨時修正由于環境溫度變化引起的測量誤差，保證一線通模塊在整個工作溫度范圍內的采集精度。

S7-200 CPU的技術指標



產品信息

本機集成8輸入/6輸出共14個數字量I/O點?？蛇B接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。

本機集成14輸入/10輸出共24個數字量I/O點?？蛇B接7個擴展模塊，大擴展至168路數字量I/O點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。

本機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，大擴展值至168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量I/O,位控特性，自整定PID功能，線性斜坡脈沖指令，診斷LED，數據記錄及配方功能等。是具有模擬量I/O和強大控制能力的新型CPU。

本機集成24輸入/16輸出共40個數字量I/O 點?？蛇B接7個擴展模塊，大擴展至248路數字量I/O 點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強的模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能。可完全適應于一些復雜的中小型控制系
