 12M 的通信速率和可靠的通信質量 (海明距離=4)
 靈活的拓?fù)浣Y(jié)構，支持線型、樹型、環型結構以及冗余的通信模型
 強大的通信功能，支持基于總線的驅動技術和符合IEC61508的總線
安全通信技術
 先進的網絡規模 (多支持126 個總線站，網絡規格可達90 公里)
PROFIBUS 網絡的構成
1. PROFIBUS 主站(一類主站，必需)
 SIMATIC PLC
 SIMATIC WinAC 控制器
 支持主站功能的通訊處理器
 IE / PB 鏈路模塊
 ET 200S / ET 200X 的主站模塊
2. PROFIBUS 從站
 ET200 系列分布式I/O
 支持DP 接口的傳動裝置
 支持從站功能的通訊處理器
 其它支持DP 接口的輸入、輸出或智能設備
3. PROFIBUS 網絡部件
 通信介質—電纜
 總線部件—總線連接器、中繼器、耦合器、鏈路
 網絡轉接器—串行通信、以太網、AS-i、EIB 系統
4. 人機界面設備 (二類主站，可選)
 TP / OP 設備
 經由通訊處理器連接到網絡的計算機及編程設備
5. 工程及診斷工具
 網絡配置、診斷工具
 剝線工具
通訊處理器的作用是將SIMATIC PLC連接到PROFIBUS網絡中。設計用于嚴酷的工業環境中，可用于較寬的溫度范圍內。并通過船級社認證
(ABS)，可用于船只或海上設備。通訊處理器允許標準S7 通訊、S5 兼容通訊以及PG/OP 通訊。
通訊處理器功能概述:
 通過 PROFIBUS，可以很容易地對通訊處理器進行組態和編程
 使用 S7 路由功能，可以提供交叉網絡編程器通訊
 并且無需編程器即可進行通訊處理器的更換
 用幾個 PROFIBUS-DP 接口擴展SIMATIC PLC 的過程I/O
 使用幾個通訊處理器，即可根據子處理器實現一個有針對性的解決方案
 使用多功能和 OP 通訊，可以實現豐富的HMI 解決方案
 特別適合于用 SYNC / FREEZE (同步/ 凍結) 和等距總線循環等閉環控制任務
 NCM S7 提供有豐富的診斷功能，包括通訊處理器運行狀態、一般診斷和狀態功能、連接診斷和診斷緩沖器。
使用用于 PROFIBUS 的NCM S7 選件包 (集成在STEP 7 中) ，可以進行組態
 時間同步 (使用CP 443-5 基本型和擴展型)
 通過在 SIMATIC S7-400 容錯系統中的過程I/O (例如ET 200M)的冗余連接，增加了工廠的可用性
 運行過程中可添加分布式 I/O (CP 443-5 擴展型)

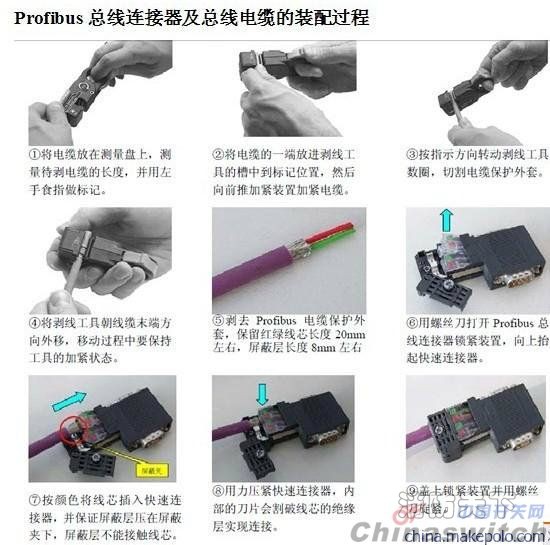

西門子總線連接器介紹：

用于將 PROFIBUS 節點連接到 PROFIBUS 總線電纜 安裝方便 FastConnect 插頭采用絕緣刺破連接技術，可確保極短的組裝時間 集成端接電阻 (6ES7 972-0BA30-0A0 中不具有) 通過帶 Sub-D 接口的連接器可以連接編程器，無需額外安裝網絡節點



Area of application

用于 PROFIBUS 的 RS485 總線連接器，可用于連接 PROFIBUS 節點或 PROFIBUS 網絡部件到 PROFIBUS 總線電纜。



Design

提供有各種類型的總線連接器，可優化用于連接的設備：

總線連接器具有軸向電纜引出線（180°），可用于如 PC 和 SIMATIC HMI OP，傳輸速率高達 12 Mbit/s，帶集成的總線端接電阻 帶垂直電纜引出線的總線連接器（90°）；

這種接頭采用垂直電纜引出線（有或沒有編程器接口），數據傳輸速率高達 12 Mbit/s，帶集成的終端電阻。傳輸速率為 3、6 或12 Mbit/s 時，在帶編程器接口的總線接頭和編程器之間，需要使用 SIMATIC S5/S7 連接電纜。



有 30°電纜引出線的總線接頭（經濟型），無編程器接口，數據傳輸速率大為 1.5 Mbit/s，無集成的總線端接電阻。 PROFIBUS 快速連接 RS485 總線接頭（90°或 180°電纜引出線），傳輸速率大為 12Mbit/s，采用絕緣刺破技術可實現快速簡單安裝（用于硬線和軟線）。



Functions

總線連接器可直接插入到 PROFIBUS 站或 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針 Sub-D 接口）中。

可使用 4 個端子在插頭中連接進入和離開的 PROFIBUS 電纜。

通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的總線端接器（不適用于 6ES7 972-0BA30-0A0）。在此過程中，連接器中的進線和出線總線電纜是分開的（隔離功能）。

必須在 PROFIBUS 網段的兩端進行這種連接。

? 適合于應用

1) 適用于寬溫度范圍（-25 °C 至 +60 °C）并具有優異防惡劣環境性能（覆膜涂層）的 SIPLUS 模塊

2)軟總線電纜不適用于這種接頭

3) S7-400:
當 DP 接口占用時，不能使用 MPI/DP 接口；
在分配了 IFM2 接口時，不能與 IFM1 接口結合使用
