原裝進口西門子工業自動化產品與系統集成，上海非俗公司常年備貨，以合理的價格來達成長久的合作，愿上海非俗能為您提供優質的服務，
歡迎您來電質詢：
上海非俗工控自動化設備有限公司（西門子合作伙伴）
聯系人：瞿章明（銷售工程師）
24小時服務咨詢熱線：132 1743 0013
商務QQ            ：2750 130 146
微信              ：132 1743 0013
地址（ Add ）     ：上海市松江區海立華亭5幢

S7--200既可以安裝在控制柜背板上，也可以安裝在標準導軌上；既可以水裝，也可以垂直安裝

S7-200按照慣例，在安源裝器件時，總是把產生高電壓和高電子噪聲設備與諸如S7--200這樣的低壓、邏輯型的設備分隔開。
在控制柜背板上安排S7--200時，應區分發熱裝置并把電子器件安排在控制柜中溫度較低的區域內。電子器件在高溫環境下工作會縮短其無故障時間。
要考慮控制柜背板的布線，避免將低壓信號線和通訊電纜與交流供電線和高能量、開關頻率很高的直流線路布置在一個線槽中。
在安排S7-200設備時，應留出接線和連接通訊電纜的足夠空間。當配置S7-200系統時，可以靈活地使用I/O擴展電纜。
S7-200設備的設計應當采用自然的對流散熱方式，在器件的上方和下方都必須留有至少25mm的空間，以便于正常的散熱。前面板與背板的板間距離也應保持至少75mm。

1、DIN導軌安裝

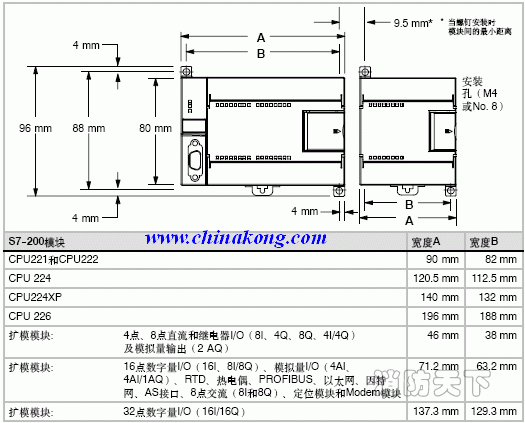

2、背板安裝

S7-200的CPU和擴展模塊都有安裝孔，可以很方便地安裝在背板上。

CPU系列號	產品圖片	描述	選型型號
CPU221		DC/DC/DC；6點輸入/4點輸出	6ES7 211-0AA23-0B0
		AC/DC/繼電器；6點輸入/4點輸出	6ES7 211-0BA23-0B0
CPU222		DC/DC/DC；8點輸入/6點輸出	6ES7 212-1AB23-0B0
		AC/DC/繼電器；8點輸入/6點輸出	6ES7 212-1BB23-0B0
CPU224		DC/DC/DC；14點輸入/10點輸出	6ES7 214-1AD23-0B0
		AC/DC/繼電器；14點輸入/10點輸出	6ES7 214-1BD23-0B0
CPU224XP		DC/DC/DC；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點	6ES7 214-2AD23-0B0
		AC/DC/繼電器；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點	6ES7 214-2BD23-0B0
CPU226		DC/DC/DC；24點輸入/16點晶體管輸出	6ES7 216-2AD23-0B0
		AC/DC/繼電器；24點輸入/16點輸出	6ES7 216-2BD23-0B0
CPU226XM		DC/DC/DC；24點輸入/16點晶體管輸出	6ES7 216-2AF22-0B0
		AC/DC/繼電器；24點輸入/16點輸出	6ES7 216-2BF22-0B0

6ES7 221-1EF22-0A0 EM221 8入 120/230VAC，開關量

6ES7 222-1BF22-0A8 EM222 8出 24VDC，開關量

6ES7 222-1EF22-0A0 EM222 8出 120V/230VAC，0.5A 開關量

6ES7 222-1HF22-0A8 EM222 8出繼電器

6ES7 222-1BD22-0A0 EM222 4出 24VDC 固態－MOSFET

6ES7 222-1HD22-0A0 EM222 4出繼電器干觸點

6ES7 223-1BF22-0A8 EM223 4入/4出 24VDC，開關量

6ES7 223-1HF22-0A8 EM223 4入 24VDC/4出繼電器

6ES7 223-1BH22-0A8 EM223 8入/8出 24VDC，開關量

6ES7 223-1PH22-0A8 EM223 8入 24VDC/8出繼電器

6ES7 223-1BL22-0A8 EM223 16入/16出 24VDC，開關量

6ES7 223-1PL22-0A8 EM223 16入 24VDC/16出繼電器

6ES7 223-1BM22-0A8 EM223 32入/32出 24VDC，開關量

6ES7 223-1PM22-0A8 EM223 32入 24VDC/32出繼電器

6ES7 231-0HC22-0A8 EM231 4入*12位精度，模擬量

6ES7 231-7PB22-0A8 EM231 2入*熱電阻，模擬量

6ES7 231-7PD22-0A8 EM231 4入*熱電偶，模擬量

6ES7 232-0HB22-0A8 EM232 2出*12位精度，模擬量

6ES7 235-0KD22-0A8 EM235 4入/1出*12位精度，模擬量

6ES7 277-0AA22-0A0 EM277 PROFIBUS-DP接口模塊

6GK7 243-2AX01-0A0 CP243-2 AS-i接口模塊

6ES7 253-1AA22-0A0 EM253 位控模塊

6ES7 241-1AA22-0A0 EM241 調制解調器模塊

6GK7 243-1EX00-0E0 CP243-1 工業以太網模塊

6GK7 243-1GX00-0E0 CP243-1IT 工業以太網模塊

附件

6ES7 291-8GF23-0A0 MC291,新CPU22x存儲器盒,64K

6ES7 297-1AA23-0A0 CC292,CPU22x時鐘/日期電池盒

6ES7 291-8BA20-0A0 BC293,CPU22x電池盒

6ES7 290-6AA20-0A0 擴展電纜,I/O擴展,0.8米,CPU22x/EM

6ES7 901-3CB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,5-開關,5m

6ES7 901-3DB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,USB接口，5-開關

6ES7 292-1AD20-0AA0 CPU22x/EM端子連接器塊,7個端子,可拆卸

6ES7 292-1AE20-0AA0 CPU22x/EM端子連接器塊,12個端子,可拆卸

6ES7 292-1AG20-0AA0 CPU22x/EM連接器塊,18個端子,可拆卸

6A V6 640-0AA00-0AX0 TD400C文本顯示器

6EP1 332-1SH31 專為S7－200 設計電源,24V/3.5A 可并聯5個

概述
------S7-200系列PLC適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。因此S7-200系列具有極高的性能/價格比。
------S7-200系列出色表現在以下幾個方面：
? 極高的可靠性
? 極豐富的指令集
? 易于掌握
? 便捷的操作
? 豐富的內置集成功能
? 實時特性
? 強勁的通訊能力
? 豐富的擴展模塊
------S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。
------S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。
CPU單元設計
------集成的24V負載電源：可直接連接到傳感器和變送器（執行器），CPU 221，222具有180mA輸出， CPU 224，CPU 224XP，CPU 226分別輸出280，400mA。可用作負載電源。
不同的設備類型
------CPU 221~226各有2種類型CPU，具有不同的電源電壓和控制電壓。
本機數字量輸入/輸出點
------CPU 221具有6個輸入點和4個輸出點，CPU 222具有8個輸入點和6個輸出點，CPU 224具有14個輸入點和10個輸出點，CPU 224XP具有14個輸入點和10個輸出點，CPU 226具有24個輸入點和16個輸出點。
本機模擬量輸入/輸出點
------CPU 224XP具有2個輸入點，1個輸出點。
中斷輸入
------允許以極快的速度對過程信號的上升沿作出響應。
高速計數器
------CPU 221/222
------4個高速計數器（30KHz），可編程并具有復位輸入，2個獨立的輸入端可同時作加、減計數，可連接兩個相位差為90°的A/B相增量編碼器
------CPU 224/224XP/226
------6個高速計數器（30KHz），具有CPU 221/222相同的功能。
CPU 222/224/224XP/226
------可方便地用數字量和模擬量擴展模塊進行擴展。可使用仿真器（選件）對本機輸入信號進行仿真，用于調試用戶程序。

2適用范圍

----S7-200 系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。

---- S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。

3CPU單元設計

集成的24V負載電源：可直接連接到傳感器和變送器（執行器），CPU 221，222具有180mA輸出， CPU 224，CPU 224XP，CPU 226分別輸出280，400mA。可用作負載電源。

不同的設備類型。

CPU 221~226各有2種類型CPU，具有不同的電源電壓和控制電壓。

本機數字量輸入/輸出點。

CPU 221具有6個輸入點和4個輸出點，CPU 222具有8個輸入點和6個輸出點，CPU 224具有14個輸入點和10個輸出點，CPU 224XP具有14個輸入點和10個輸出點，CPU 226具有24個輸入點和16個輸出點。

本機模擬量輸入/輸出點。

CPU 224XP具有2個輸入點，1個輸出點。

中斷輸入。

允許以極快的速度對過程信號的上升沿作出響應。

高速計數器。

CPU 221/222

4個高速計數器（30KHz），可編程并具有復位輸入，2個獨立的輸入端可同時作加、減計數，可連接兩個相位差為90°的A/B相增量編碼器。

CPU224/224XP/226。

6個高速計數器（30KHz），具有CPU221/222相同的功能。

CPU 222/224/224XP/226。

可方便地用數字量和模擬量擴展模塊進行擴展。可使用仿真器（選件）對本機輸入信號進行仿真，用于調試用戶程序。

4模擬電位器

CPU221/222 1個。

CPU224/224XP/226 2個。

CPU221/222/224/224XP/226還具有。

脈沖輸出

2路高頻率脈沖輸出（大20KHz），用于控制步進電機或伺服電機實現定位任務。

實時時鐘

例如為信息加注時間標記，記錄機器運行時間或?qū)^程進行時間控制。

EEPROM存儲器模塊（選件）

可作為修改與拷貝程序的快速工具（無需編程器），并可進行輔助軟件歸檔工作。

電池模塊

用于長時間數據后備。用戶數據（如標志位狀態，數據塊，定時器，計數器）可通過內部的超級電容存貯大約5天。選用電池模塊能延長存貯時間到200天（10年壽命）。電池模塊插在存儲器模塊的卡槽中。

編程：CPU 221/222/224/224XP/226

STEP 7-Micro/WIN32 V3.1編程軟件可以對所有的CPU 221/222/224/224XP/226功能進行編程。同時也可以使用STEP 7-Micro/WIN16 V2.1軟件包，但是它只支持對S7-21x同樣具有的功能進行編程。

STEP 7-Micro/DOS不能對CPU 221/222/224/224XP/226編程。如果使用PG/PC的串口編程，則需要使用PC/PPI電纜。

如果使用STEP 7-Micro/WIN32 V3.1編程軟件，則也可以通過SIMATIC CP 5511或CP 5611編程。在這種情況下，通訊速率可高達187.5kbit/s。

可以利用PC/PPI 電纜和自由口通訊功能把 S7-200 CPU 連接到許多和RS-232標準兼容的設備。

有兩種不同型號的 PC/PPI 電纜

帶有RS-232口的隔離型 PC/PPI 電纜，用5個DIP開關設置波特率和其它配置項（見下圖）。

帶有RS-232口的非隔離型 PC/PPI 電纜，用4個DIP開關設置波特率。有關非隔離型PC/PPI電纜的技術規范，請參閱S7-200 可編程控制器系統手冊。

當 數據從RS-232傳送到RS-485口時，PC/PPI 電纜是發送模式。當數據從RS-485傳送到RS-232口時，PC/PPI 電纜是接收模式。當檢測到RS-232的發送線有字符時，電纜立即從接收模式轉換到發送模式。當RS-232發送線處于閑置的時間超過電纜切換時間時，電纜又切換到接收模式。這個時間與電纜上的DIP開關設定的波特率選擇有關。

5各型號的優點

CPU 221

本機集成6輸入/4輸出共10個數字量I/O點。無I/O擴展能力。6K字節程序和數據存儲空間。4個獨立的 30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。

CPU 222

本機集成8輸入/6輸出共14個數字量I/O點。可連接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的 30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。

CPU 224

本機集成14輸入 /10輸出共24個數字量I/O點。可連接7個擴展模塊，大擴展至168路數字量I/O點或35 路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程口，具有PPI通訊協 議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。

CPU 224XP

本機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，大擴展值至 168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量I/O,位控特性，自整定PID功能，線性斜坡脈沖指令，診斷LED，數據記錄及配方功能等。是具有模擬量I/O和強大控制能力的新型CPU。

各類型號的CPU(6張)

CPU 226

本機集成24輸入/16輸出共40個數字量I/O 點。可連接7個擴展模塊，大擴展至248路數字量I/O 點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。2個RS485通訊/編程口，具有 PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強的模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能。可完全適應于一些復雜的中小型控制系統。

S7-200系列PLC是西門子公司的產品
