西門子變頻器以其強大的品牌效應，打破了以前日本品牌變頻器在中國市場上的壟斷地位，據有關專業市場調研機構的統計，西門子的高低壓變頻器在中國市場上已位居第一。
低運行頻率：即電機運行的小轉速，電機在低轉速下運行時，其散熱性能很差，電機長時間運行在低轉速下，會導致電機燒毀。而且低速時，其電纜中的電流也會增大，也會導致電纜發熱。
高運行頻率：一般的變頻器大頻率到60Hz，有的甚至到400 Hz，高頻率將使電機高速運轉，這對普通電機來說，其軸承不能長時間的超額定轉速運行，電機的轉子是否能承受這樣的離心力。
變頻器日常使用中出現的一些問題，很多情況下都是因為變頻器參數設置不當引起的。西門子變頻器可設置的參數有幾千個，只有系統地、合適地、準確地設置參數才能充分利用變頻器性能。[1]
t——轉矩(n. m)
變頻器提供的控制方式有v/f控制、矢量控制、力矩控制。v/f控制中有線性v/f控制、拋物線特性v/f控制。將變頻器參數p1300設為0，變頻器工作于線性
將p1300設為2，變頻器工作于拋物線特性v/f控制方式，這種方式適用于風機、水泵類負載。這類負載的軸功率n近似地與轉速n的3次方成正比。其轉矩m近似地與轉速n的平方成正比。對于這種負載，如果變頻器的v/f特性是線性關系，則低速時電機的許用轉矩遠大于負載轉矩，從而造成功率因數和效率的嚴重下降。為了適應這種負載的需要，使電壓隨著輸出頻率的減小以平方關系減小，從而減小電機的磁通和勵磁電流，使功率因數保持在適當?shù)姆秶鷥取?/div>
可以進一步通過設置參數使v/f控制曲線適合負載特性。將p1312在0至250之間設置合適的值，具有起動提升功能。將低頻時的輸出電壓相對于線性的v/f曲線作適當?shù)奶岣咭匝a償在低頻時定子電阻引起的壓降導致電機轉矩減小的問題。適用于大起動轉矩的調速對象。
變頻器v/f控制方式驅動電機時，在某些頻率段，電機的電流、轉速會發生振蕩，嚴重時系統無法運行，甚至在加速過程中出現過電流保護，使得電機不能正常啟動，在電機輕載或轉矩慣量較小時更為嚴重。可以根據系統出現振蕩的頻率點，在v/f曲線上設置跳轉點及跳轉頻帶寬度，當電機加速時可以自動跳過這些頻率段，保證系統能夠正常運行。從p1091至p1094可以設定4個不同的跳轉點，設置p1101確定跳轉頻帶寬度。
有些負載在特定的頻率下需要電機提供特定的轉矩，用可編程的v/f控制對應設置變頻器參數即可得到所需控制曲線。設置p1320、p1322、p1324確定可編程的v/f特性頻率座標，對應的p1321、p1323、p1325為可編程的v/f 特性電壓座標。
參數p1300設置為20，變頻器工作于矢量控制。這種控制相對完善，調速范圍寬，低速范圍起動力矩高，精度高達0.01%，響應很快，高精度調速都采用svpwm矢量控制方式。
參數p1300設置為22，變頻器工作于矢量轉矩控制。這種控制方式是目前國際上先進的控制方式，其他方式是模擬直流電動機的參數，進行保角變換而進行調節控制的，矢量轉矩控制是直接取交流電動機參數進行控制，控制簡單，精確度高。
常見型號
MicroMaster440
西門子變頻器MicroMaster440是全新一代可以廣泛應用的多功能標準變頻器。
它采用高性能的矢量控制技術，提供低速高轉矩輸出和良好的動態特性，同時具備超強的過載能力，以滿足廣泛的應用場合。創新的BiCo（內部功能互聯）功能有無可比擬的靈活性。
主要特征：
200V-240V ±10%，單相/三相，交流，0.12kW-45kW； 380V-480V±10%，三相，交流，0.37kW-250kW；
矢量控制方式，可構成閉環矢量控制，閉環轉矩控制；
高過載能力，內置制動單元；
三組參數切換功能。控制功能： 線性v/f控制，平方v/f控制，可編程多點設定v/f控制，磁通電流控制免測速矢量控制，閉環矢量控制，閉環轉矩控制，節能控制模式；
標準參數結構，標準調試軟件；
數字量輸入6個，模擬量輸入2個，模擬量輸出2個，繼電器輸出3個；
獨立I/O端子板，方便維護；
采用BiCo技術，實現I/O端口自由連接；
內置PID控制器，參數自整定；
集成RS485通訊接口，可選PROFIBUS-DP/Device-Net通訊模塊；
具有15個固定頻率，4個跳轉頻率，可編程；
可實現主/從控制及力矩控制方式；
在電源消失或故障時具有"自動再起動"功能；
靈活的斜坡函數發生器，帶有起始段和結束段的平滑特性；
快速電流限制（FCL），防止運行中不應有的跳閘；
有直流制動和復合制動方式提高制動性能。
保護功能：
過載能力為200%額定負載電流，持續時間3秒和150%額定負載電流，持續時間60秒；
過電壓、欠電壓保護；
變頻器、電機過熱保護；
接地故障保護，短路保護；
閉鎖電機保護，防止失速保護；
采用PIN編號實現參數連鎖。
MicroMaster430
西門子變頻器MicroMaster430是全新一代標準變頻器中的風機和泵類變轉矩負載專家。功率范圍7.5kW至250kW。它按照專用要求設計，并使用內部功能互聯（BiCo）技術，具有高度可靠性和靈活性。控制軟件可以實現專用功能：多泵切換、手動/自動切換、旁路功能、斷帶及缺水檢測、節能運行方式等。
主要特征：
380V-480V±10%，三相，交流，7.5kW-250kW；
風機和泵類變轉矩負載專用；
牢固的EMC（電磁兼容性）設計；
控制信號的快速響應；
控制功能：
線性v/f控制，并帶有增強電機動態響應和控制特性的磁通電流控制（FCC），多點v/f控制；
內置PID控制器；
快速電流限制，防止運行中不應有的跳閘；
數字量輸入6個，模擬量輸入2個，模擬量輸出2個，繼電器輸出3個；
具有15個固定頻率，4個跳轉頻率，可編程；
采用BiCo技術，實現I/O端口自由連接；
集成RS485通訊接口，可選PROFIBUS-DP通訊模塊；
靈活的斜坡函數發生器，可選平滑功能；
三組參數切換功能：電機數據切換，命令數據切換；
風機和泵類專用功能：
多泵切換；
旁路功能；
手動/自動切換；
斷帶及缺水檢測 ；
節能方式；
保護功能：
過載能力為140%額定負載電流，持續時間3秒和110%額定負載電流，持續時間60秒;
過電壓、欠電壓保護；
變頻器過溫保護；
接地故障保護，短路保護；
I2t電動機過熱保護；
PTC Y電機保護。
西門子變頻器MicroMaster420
西門子變頻器MicroMaster420是全新一代模塊化設計的多功能標準變頻器。它友好的用戶界面，讓你的安裝、操作和控制象玩游戲一樣靈活方便。全新的IGBT技術、強大的通訊能力、精確的控制性能、和高可靠性都讓控制變成一種樂趣。
主要特征：
200V-240V ±10%，單相/三相，交流，0.12kW-5.5kW；
380V-480V±10%，三相，交流，0.37kW-11kW；
模塊化結構設計，具有多的靈活性；
標準參數訪問結構，操作方便。
控制功能：
線性v/f控制，平方v/f控制，可編程多點設定v/f控制；
磁通電流控制（FCC），可以改善動態響應特性；
新的IGBT技術，數字微處理器控制；
數字量輸入3個，模擬量輸入1個，模擬量輸出1個，繼電器輸出1個；
集成RS485通訊接口，可選PROFIBUS-DP通訊模塊/Device-Net模板；
具有7個固定頻率，4個跳轉頻率，可編程；
捕捉再起動功能；
在電源消失或故障時具有“自動再起動”功能；
靈活的斜坡函數發生器，帶有起始段和結束段的平滑特性；
快速電流限制（FCL），防止運行中不應有的跳閘；
有直流制動和復合制動方式提高制動性能；
采用BiCo技術，實現I/O端口自由連接。
保護功能：
過載能力為150%額定負載電流，持續時間60秒；
過電壓、欠電壓保護；
變頻器過溫保護；
接地故障保護，短路保護；
I2t電動機過熱保護；
采用PTC通過數字端接入的電機過熱保護；
采用PIN編號實現參數連鎖；
閉鎖電機保護，防止失速保護。
西門子G120C緊湊型變頻器
SINAMICS G120C緊湊型變頻器，在許多方面為同類變頻器的設計樹立了典范。包括它緊湊的尺寸，便捷的快速調試，簡單的面板操作，方便友好的維護以及豐富的集成功能都將成為新的標準。
SINAMICS G120C是專門為滿足OEM用戶對于高性價比和節省空間的要求而設計的變頻器，同時它還具有操作簡單和功能豐富的特點。這個系列的變頻器與同類相比相同的功率具有更小的尺寸，并且它安裝快速，調試簡便，以及它友好的用戶接線方式和簡單的調試工具都使它與眾不同。集成眾多功能：安全功能（STO,可通過端子或PROFIsafe激活），多種可選的通用的現場總線接口，以及用于參數拷貝的存儲卡槽。
SINAMICS G120C 變頻器包含三個不同的尺寸功率范圍從0.55kW到18.5kW。為了提高能效，變頻器集成了矢量控制實現能量的優化利用并自動降低了磁通。該系列的變頻器是全集成自動化的組成部分，并且可選PROFIBUS, Modbus RTU,CAN以及USS 等通訊接口。操作控制和調試可以快速簡單地采用PC機通過USB接口，或者采用BOP-2（基本操作面板）或IOP（智能操作面板）來實現。[2]
日常維護
操作人員必須熟悉西門子變頻器的基本工作原理、功能特點，

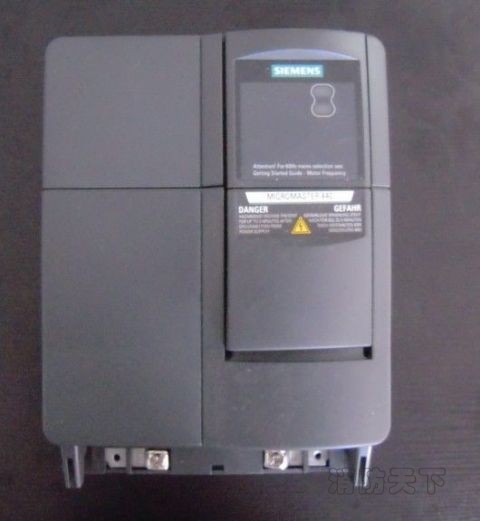

西門子變頻器（圖3）
具有電工操作常識。在對變頻器日常維護之前，必須保證設備總電源全部切斷；并且在變頻器顯示完全消失的3-30分鐘（根據變頻器的功率）后再進行。應注意檢查電網電壓，改善變頻器、電機及線路的周邊環境，定期清除變頻器內部灰塵，通過加強設備管理大限度地降低變頻器的故障率。
1、冷卻風扇
變頻器的功率模塊是發熱嚴重的器件，其連續工作所產生的熱量必須要及時排出，一般風扇的壽命大約為20kh～40kh。按變頻器連續運行折算為3～5年就要更換一次風扇，避免因散熱不良引發故障。
2、濾波電容
中間電路濾波電容：又稱電解電容，該電容的作用：濾除整流后的電壓紋波，還在整流與逆變器之間起去耦作用，以消除相互干擾，還為電動機提供必要的無功功率，要承受極大的脈沖電流，所以使用壽命短，因其要在工作中儲能，所以必須長期通電，它連續工作產生的熱量加上變頻器本身產生的熱量都會加速其電解液的干涸，直接影響其容量的大小。正常情況下電容的使用壽命為5年。建議每年定期檢查電容容量一次，一般其容量減少20%以上應更換。
3、防腐劑的使用
因一些公司的生產特性，各電氣mcc室的腐蝕氣體濃度過大，致使很多電氣設備因腐蝕損壞（包括變頻器）。
為了解決以上問題可安裝一套空調系統，用正壓新鮮風來改善環境條件。為減少腐蝕性氣體對電路板上元器件的腐蝕，還可要求變頻器生產廠家對線路板進行防腐加工，維修后也要噴涂防腐劑，有效地降低了變頻器的故障率，提高了使用效率。
4、給變頻器除塵：變頻器根據使用環境的不同，應定期檢查散熱通道、及電路板中有無積累灰塵，一般每半年清理一次，至少也要一年清理一次，以確保變頻器散熱良好，使其避免因散熱不良而引發故障。
在保養的同時要仔細檢查變頻器，定期送電，帶電機工作在2hz 的低頻約10分鐘，以確保變頻器工作正常。
