以顯示其監視區的任意一部位的火警信息。

JBF-191F/D通過L1、L2、V、G四總線與JBF-11S控制器相連，L1、L2接線無極性.

 同一回路最多接15臺樓層顯示器。

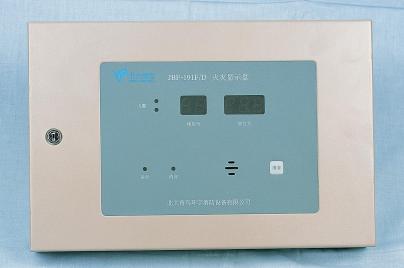

JBF-191F/D火災顯示盤用于JBF-11S兩總線火災報警系統中，通常安裝在各樓層的樓梯口或值班室，用來顯示本樓層的報警情況。

接線端子示意圖:



L1、L2端子接于本樓層的兩總線上，用于與控制器進行通訊。L1、L2接線無極性，可任意調換。

V、G端子接JBF-11S控制器電源。V、G不可接反。

線路板上設置了5個8位撥碼開關，分別為SW0~SW4，采用二進制編碼方式設置。其中：

本盤地址號，范圍1~15，不可將其編為0地址。

用于設置本盤所監視的區域號，如樓層號、分區號。

本區域報警點的最小地址號（最小1號）。

：本區域報警點的最大地址號（最大200號）。

報火警的地址號與火災顯示盤顯示的部位號之間的偏移量（出廠默認不動）。
