說明：
安全柵應安裝在非防爆區內，以保證防爆區的安全，限制本安側設備的工作電流在安全范圍內；
配接智能防爆型感煙探測器（LN2100-EX）、感溫探測器（LN2110-EX）、手動報警按鈕（JBF-101F-N-EX）必須采用本公司提供的安全柵（PH-A-101）；
安全柵要求有良好的接地（接地電阻＜4Ω）；
一只PH-A-101型安全柵可限帶≤10只防爆探測器或防爆手動報警按鈕；
端子1、2為非本安端，接安全區控制器；端子3、4為本安端，接防爆區探測器；端子5、6為接地端；
注意：
安全柵接線時應注意正負極，本安端、非本安端的接線不可反接；其中1、3端為正極；2、4端為負極。

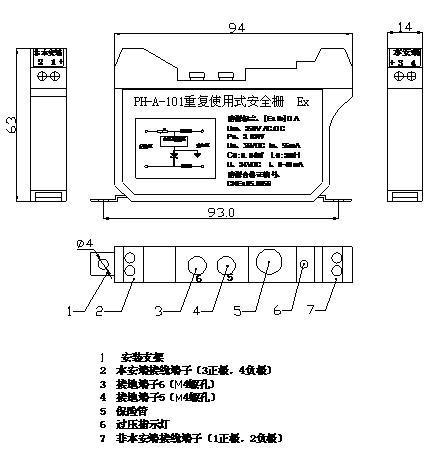

點擊圖片查看原圖
