本產品具有良好的溫度補償特性，使用PT1000及 進口濕敏電容做為傳感元件，具有長期穩定、可靠性高、精度高等特點，不受電源噪音及電壓波動等干擾影響，廣泛應用于暖通自動控制、機房監控、醫療等領域；
二、性能指標：
■ 供電電壓 DC 12～24V
■ 測量精度 溫度：±0.5℃，濕度：±3%RH（25℃）
■ 電源功耗 ≦1VA 輸出：4 ～ 20 mA（兩線制）
■ 測量范圍 溫度－20℃ ～ 80℃，濕度 0 －100%RH
■ 負載能力
電源線 負載能力
+12V ≤300Ω
+24V ≤650Ω
三、輸出信號：輸出電流單位（mA）
|
濕度 |
0% |
10% |
20% |
30% |
40% |
50% |
60% |
70% |
80% |
90% |
100% |
|
電流 |
4 |
5.6 |
7.2 |
8.8 |
10.4 |
12.0 |
13.6 |
15.2 |
16.8 |
18.4 |
20 |
|
溫度 |
-20℃ |
-10℃ |
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
50℃ |
60℃ |
70℃ |
80℃ |
|
電流 |
4 |
5.6 |
7.2 |
8.8 |
10.4 |
12.0 |
13.6 |
15.2 |
16.8 |
18.4 |
20 |
四、接線示意圖

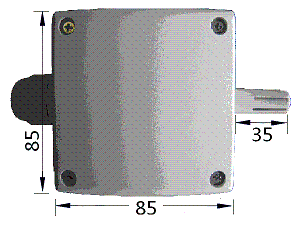

五、產品尺寸圖：(單位mm)
六、注意事項
■接線時，避免用手或安裝工具等物觸碰敏感元件
■避免安裝在塵埃較多的場所，以免影響測量精度
■溫度測量范圍可根據客戶的需求出廠前設定
