近年來，由于SF₆氣體絕緣強度高、滅弧特性好，而且還增加了開斷能力。已成為當今廣泛應用于各種電壓等級的SF₆氣體斷路器、組合電器（GIS）等產品。

      純凈的SF₆氣體無色無味無毒，且不燃，比重是空氣的5倍。當裝有SF₆設備的配電裝置室如GIS發生泄漏后，SF₆氣體在低層空間積聚到一定濃度后，如果工作人員進入室內，會發生大腦缺氧，甚至快速窒息等嚴重人身安全事故。另外，在電弧以及局部放電、高溫等因素影響下，SF₆氣體會產生如SF₄、S₂F₂、SOF₂等高毒分解物，某些分解物遇水產生腐蝕性電解質，這些不僅對人身安全構成嚴重威脅，而且危害電氣設備的正常運行。《電業安全工作規程》（發電廠和變電站部分）特別規定，裝有SF₆設備的配電裝置室必須保證SF₆濃度小于1000ppm，除須裝設強力通風裝置外，還必須安裝能報警的氧量儀和SF₆氣體濃度檢測報警儀等監測裝置。

二、系統概述

     JC-DL/1型SF₆氣體濃度在線監測報警系統（以下簡稱本系統），是我公司專門為SF₆開關室、組合電器（GIS）室等室內工作人員人身保護需要而研發的高科技新產品。

     本系統采用原裝進口傳感器，結合CPU強大的控制能力， 可實時在線監測SF₆氣體的濃度、氧氣含量及環境溫濕度，并將測量結果采用總線進行數字傳輸。做到準確及時掌握運行設備的狀況，還可以控制風機的排風。

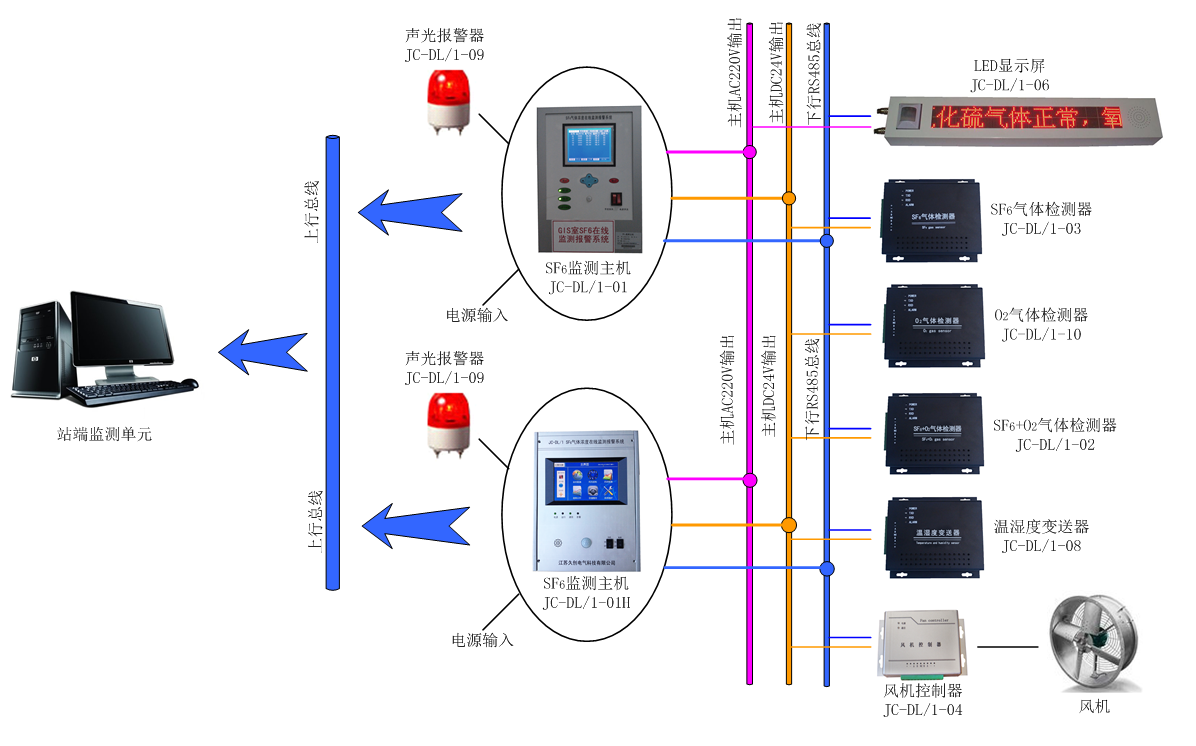

三、系統架構

四、系統功能

◆ 環境中SF₆氣體和O₂濃度定量檢測功能；

◆ 環境中溫、濕度定量檢測功能；

◆ 檢測間隔用戶可調、可疑檢測點自動加強跟蹤功能；

◆ 判斷現場數據是否超出設定限值，超出則進行報警、啟動風機等控制輸出動作功能；

◆ 液晶顯示實時檢測數據和歷史數據記錄，歷史數據記錄包括報警時間、報警時各環境參數、最        近若干次測量參數、最近一次風機啟動時間等參數的記錄與查詢功能。

◆ 通過鍵盤進行時間設置、風機工作參數設置、分機設置、檢測模式設置、報警限值設置，有人工強制啟動風機功能。

◆ 具有數據上傳到PC機的功能；

◆ 具有與消防聯動的功能；

◆ 具有人體感應啟動語音功能；

◆ 具有人體感應啟動風機功能；

◆ 自動零點校準功能、克服漂移和誤報、以及系統自診斷功能；

五、主要技術指標

       1、SF₆氣體濃度測量范圍： 0～3000ppm     精度：±5%F.S

       2、SF₆氣體濃度報警點：   1000μV/V（50—3000μV/V范圍內可設制）

       3、氧氣濃度檢測范圍：    0～25%

       4、缺氧報警點：          18%（0～22%范圍內可設制）

       5、氧氣測量精度：        <0.4%,O2在20.9%時

       6、溫度顯示范圍：        -40～＋125℃   精度：0.5℃

       7、濕度顯示范圍：        0～99%RH      精度：±2%

       8、工作電源：            AC/DC 220V±20%

       9、功耗：  SF₆氣體監測主機<15W、檢測器＜3W、風機控制器＜3W、顯示屏＜25W

       10、報警輸出接點電流：     AC220V/2A

       11、風機控制器：脈沖型（接點電流2A）

       12、風機通風時間設定：15min/次或30min/次（每日定時自動啟動一次）

       13、通訊方式： RS-485總線方式

       14、通訊規約：Modbus RTU

       15、按照GB/T 17626規定和方法測試本裝置的電磁兼容性能指標：

               靜電放電，4級

               射頻電磁場輻射抗擾度，3級

               電快速瞬變脈沖群抗擾度，4級

               浪涌（沖擊）抗擾度，4級

               射頻場感應的傳導騷擾抗擾度，3級

               工頻磁場抗擾度，5級

               脈沖磁場抗擾度，5級

               阻尼振蕩磁場抗擾度，5級

               電壓暫降和短時中斷抗擾度，60%UT，持續10個周波；

16、按照GB/T 11287、GB/T 14573規定和方法測試本裝置的機械性能指標：

               振動響應，1級

               振動耐久，1級

               沖擊響應，1級

               沖擊耐久，1級

               碰撞，    1級
